Name: Bürkert klecni ventil 6106 180125 -1 do 10 bar 1 kos
Brand: Bürkert
SKU: 3047113
Availability: BackOrder

Trokraki ventil Bürkert s tremi priključki in dvema kabelskima povezavama. Primeren za krmiljenje in regulacijo v fluidnih sistemih.

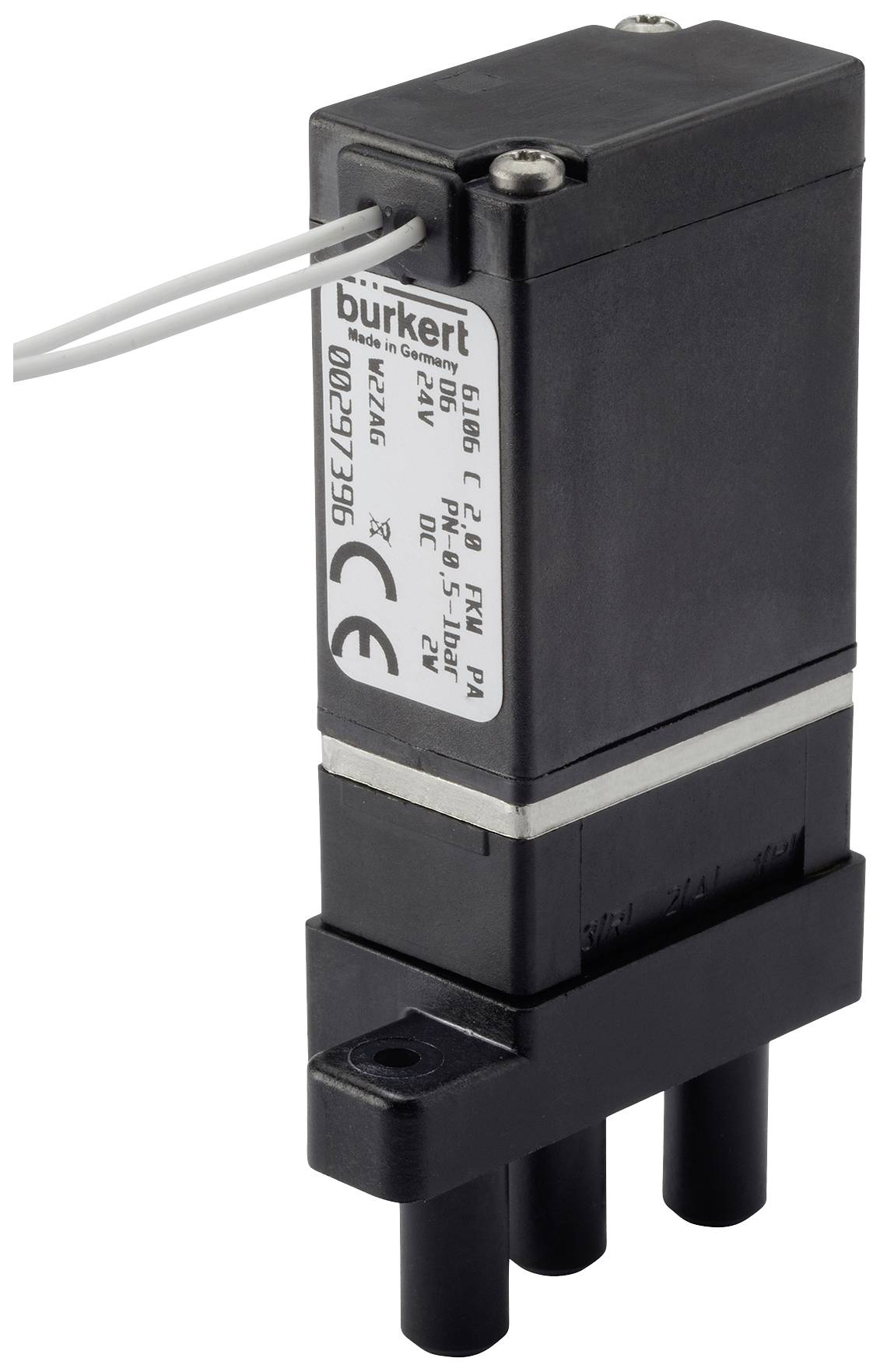

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (119,99 € / Kos)

119,99 €

z DDV

Samo 11,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Pogon - ročno upravljanje Material: PA (poliamid)
Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: FKM (fluoro guma)
Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 55 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - Nazivni tlak min: -1 bar
Tlak in temperatura - Nazivni tlak največ: 10 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električni priključek - Vrsta električnega priključka: konektorski vzorec oblike C po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: zgoraj
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Električna povezava - Polariteta električne povezave: nepomembna
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Integrirano zmanjšanje moči: Št
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - Vrsta pogona: rocker
Značilnosti naprave - Delovanje: neposredno delovanje
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - preklopna funkcija: vklop/izklop
Značilnosti naprave - skupna širina (nominalna vrednost): 16 mm
Lastnosti naprave - Tipični odprti preklopni čas: 25 ms
Lastnosti naprave - Tipični preklopni čas zapiranja: 25 ms
Značilnosti naprave - Vrsta pritrditve (prirobnice): metrični vijaki
Lastnosti naprave - Pritrditev (prirobnica) Material: Nerjaveče jeklo
Nazivni premer (vrednost Kv) - vrednost QNn (plin): 38 l/min
Nazivna širina (Kv vrednost) - Nazivna širina ventila: 1,2 mm
Procesni/cevni priključek - Cevni priključek 1 tip: prirobnica
Procesni/cevni priključek - Cevni priključek 2 tip: prirobnica
Priključek na proces / linijo - Priključek na linijo 1 prirobnica: prirobnica CNOMO na strani 15,5 mm
Procesni/cevni priključek - Cevni priključek 3 tip: prirobnica
Priključek za proces / linijo - Prirobnica za linijski priključek 2: prirobnica CNOMO na strani 15,5 mm
Priključek za proces / linijo - Prirobnica za linijski priključek 3: prirobnica CNOMO na strani 15,5 mm
Napetost - Napetost baterije: Da
Napetost - napetost min / nazivna napetost: 24 V
Napetost - Napetost max / Nazivna napetost: 24 V
Napetost - AC napetost: Da
Napetost - DC napetost: Da
Tuljava (jedro) - ožičenje tuljave LED: št
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: Varistor
Tuljava (jedro) - usmernik ožičenja tuljave: Da
Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
Tuljava (jedro) - material tuljave (prevleka): PPS (polifenilen sulfid)
Tuljava (jedro) - nazivna moč DC: 2,5 W
Tuljava (jedro) - Barva pokrova tuljave: črna
Materiali - Fluidno ohišje Material: PA (poliamid)
Način delovanja - Priključek fluidnega voda Številka: 3
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: D - odprt v položaju mirovanja - tlačni priključek 1 (P/NO) do delovnega priključka 2 (B/OUT), priključek 3 (R/NC) zaprt D - odprt v položaju mirovanja - tlačni priključek 1 ( P/NO) na delujoča vrata 2 (B/OUT), povezava 3 (R/NC) zaprta
Način delovanja - ročno upravljanje: da
Način delovanja - tip ročnega upravljanja: vrtljiva ročica
Način delovanja - ročno zaklepanje delovanja: da
Način delovanja - ročno upravljanje Reža za vijake: da
Način delovanja - ročno. Položaj: nasproti napajalne strani
Odobritve - Nazivna moč: 2 W
Frekvenca napetosti: 50Hz

Vrsta izdelka: klecni ventil

Območje prikaza (min.): -1 bar

Območje prikaza (maks.): 10 bar

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Proizv. št. delov: 180125

Obratovalni tlak (maks.): 10 bar

Obratovalni tlak (min.): -1 bar

Območje delovnega tlaka: -1 do 10 bar

Medij delovanja: plinasti mediji

Širina: 16 mm

Cev-Ø: 1.2 mm

Vrsta: 6106

Maks. temperatura medija: 55 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047113 Bürkert klecni ventil 6106 180125 -1 do 10 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047113 Bürkert klecni ventil 6106 180125 -1 do 10 bar 1 kos

Opis

Neposredno delujoči elektromagnetni ventili tipa 6106 so posebej primerni za nevtralne plinaste medije. Vnos toplote v medij je minimalen, ker je ohišje ločeno od tuljave z nerjavečo ploščo. Ventile je mogoče prirobiti neposredno ali namestiti posamezno ali na več podstavkov. Uporabljajo se lahko za doziranje, polnjenje, mešanje in distribucijo.
