Name: Bürkert poševni ventil 2000 344654 0 do 16 bar 1 kos
Brand: Bürkert
SKU: 3047486
Availability: BackOrder

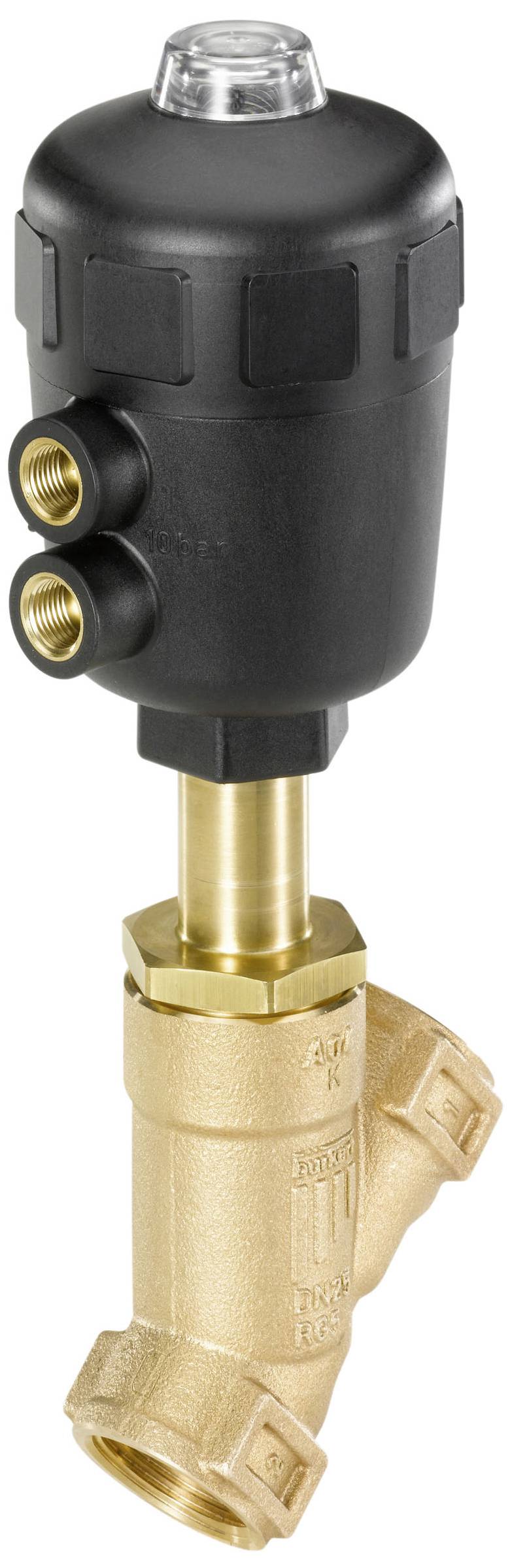

Ventil s črnim plastičnim ohišjem in medeninastim telesom, primeren za uravnavanje pretoka tekočin ali plinov v cevovodih.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (234,99 € / Kos)

234,99 €

z DDV

Samo 20,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Drive - različica Drive: Classic
Pogon - Velikost pogona: 63 mm
Pogon - poizvedba položaja preko magnetnega bata: št
Pogon - Kategorija materiala pogona: Plastika
Pogon - material pogona: PA (poliamid)
Pogon - O-obroč med pokrovom in oblogo: št
Vrsta priključka pogonsko-krmilnega zraka: notranji navoj
Tip navoja povezave pogon - krmilni zrak: G
Premer povezave pogona - krmilnega zraka (palec): 1/4 palca
Pogon - položaj priključka krmilnega zraka: v smeri linije
Material priključka pogonskega in krmilnega zraka: medenina
Premer luknje za krmiljenje pogona: 2 mm
Drive - Vmesnik za pogon: metrika
Drive - Drive povečana kemična odpornost: št
Pogon - krmilni stožec: Št
Pogon - priključek za krmilni zrak 1 Predmontirano: stožčasti čep
Pogon - priključek za krmiljenje zraka 2 Predmontirano: stožčasti čep
Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
Tesnilni material - material ohišja tesnilnega nastavka: grafit
Tesnilni material - pakirano tesnilo vključeno: št
Tlak in temperatura - nazivni tlak (DIN EN 1333): PN 25
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 185 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - Nazivni tlak največ: 16 barov
Tlak in temperatura - kontrolni tlak min: 4,5 bar
Tlak in temperatura - regulacijski tlak max: 10 barov
Tlak in temperatura - nazivni tlak (DIN EN 1759): razred 150
Tlak in temperatura - Kontrolni tlačni vakuum: št
Lastnosti naprave - podskupina izdelkov: odprti/zaprti ventili
Lastnosti naprave - Vgradna dolžina: 75 mm
Lastnosti naprave - Glavni ventil. Načelo delovanja: ventil s kotnim sedežem
Lastnosti naprave - Tip krmiljenja ventila: pnevmatski
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - izdelava telesa ventila: ulit
Lastnosti naprave - pretok: pod sedežem
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Medij in kalibracija - možnost CIP: Da
Medij in kalibracija - zmožnost SIP: Da
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 9 m3/h
Nazivna širina (Kv vrednost) - Nazivna širina ohišja: 20 mm
Nazivna širina (Kv vrednost) - Nazivna širina ohišja (IN): 3/4 palca
Nazivna širina (Kv vrednost) - Nazivna širina sedeža: 20 mm
Procesni/cevni priključek - Cevni priključek 1 tip: notranji navoj
Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 3/4
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Materiali - Material ohišja ventila Kategorija: Kovine
Materiali - material ohišja ventila: bronasta kovina
Materiali - ohišje ventila Površinska obdelava znotraj: neobdelano
Materiali - Ohišje ventila Zunanja površinska obdelava: neobdelana
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - ročno upravljanje: Št
Način delovanja - krmilna funkcija: A - zaprto v mirovanju (NC)
Način delovanja - Vključeno dodatno ročno upravljanje: Št
Odobritve - priloženo potrdilo o tovarniškem preizkusu 3.1: Št

Vrsta izdelka: poševni ventil

Območje prikaza (min.): 0 bar

Območje prikaza (maks.): 16 bar

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Proizv. št. delov: 344654

Mere: (Ø) 20 mm

Obratovalni tlak (maks.): 16 bar

Obratovalni tlak (min.): 0 bar

Območje delovnega tlaka: 0 do 16 bar

Premer: 20 mm

Cev-Ø: 20 mm

Vrsta: 2000

Maks. temperatura medija: 185 °C

Min. temperatura medija: -10 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047486 Bürkert poševni ventil 2000 344654 0 do 16 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047486 Bürkert poševni ventil 2000 344654 0 do 16 bar 1 kos

Opis

Ventil z zunanjim kotnim sedežem je sestavljen iz pnevmatsko vodenega bata in ohišja dvosmernega ventila. Glede na temperaturo okolja je pogon na voljo v dveh različnih materialih, PA in PPS. Preverjeno, samonastavljivo tesnilo vretena zagotavlja visoko tesnost. Pretočno učinkovita ohišja 2/2-potnih ventilov iz bronaste kovine ali nerjavečega jekla za vlaganje omogočajo visoke pretoke. Te robustne ventile, ki ne potrebujejo vzdrževanja, je mogoče naknadno opremiti s širokim naborom dodatkov za prikazovanje položaja, omejitev giba ali ročno delovanje v sili.

Besedilo je strojno prevedeno.
