Name: Bürkert poševni ventil 2100 235508 0 do 16 bar 1 kos
Brand: Bürkert
SKU: 3046808
Availability: BackOrder

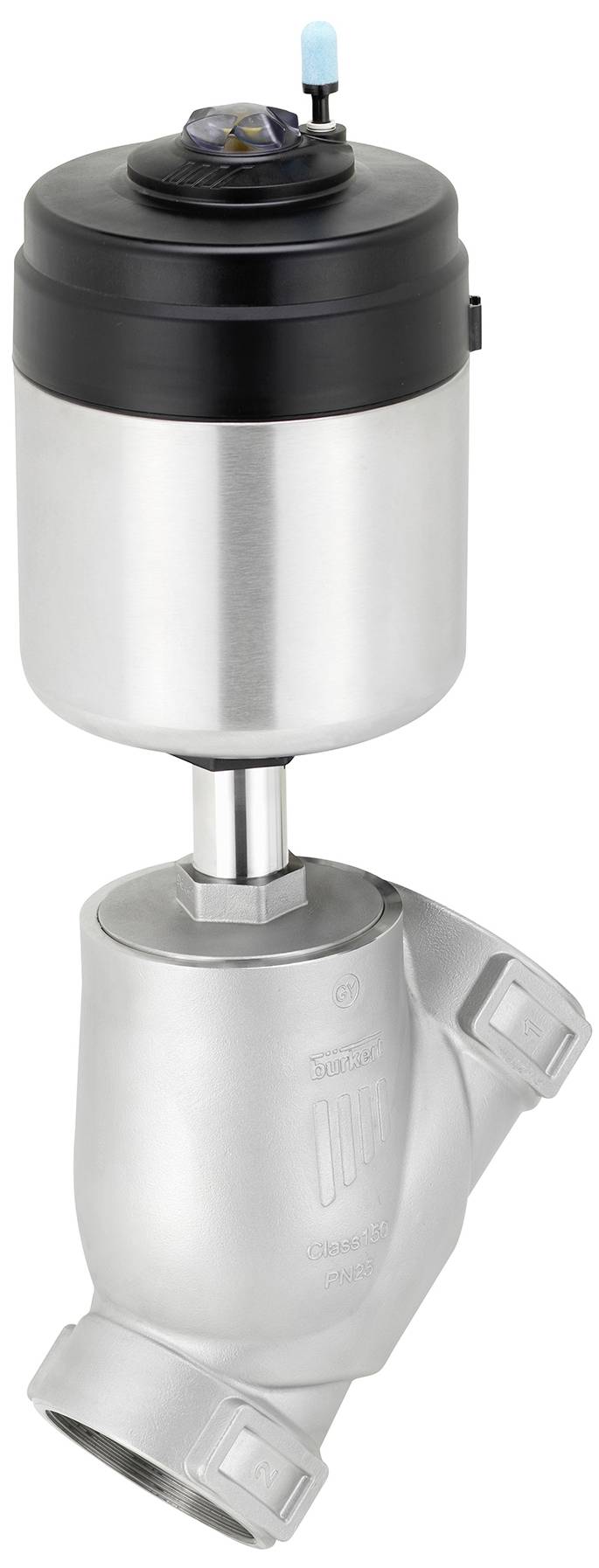

Pnevmatsko krmiljeni ventil z ohišjem iz nerjavečega jekla in črno krmilno glavo, pogosto uporabljen v industrijskih sistemih za tekočine.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (485,00 € / Kos)

485,00 €

z DDV

Samo 29,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Drive – različica Drive: ELEMENT
Pogon - Velikost pogona: 70 mm
Pogon - poizvedba položaja preko magnetnega bata: št
Pogon - Kategorija materiala pogona: Plastika
Pogon - material pogona: PPS (polifenilen sulfid)
Pogon - O-obroč med pokrovom in oblogo: št
Vrsta priključka pogonsko-krmilnega zraka: notranji navoj
Tip navoja povezave pogon - krmilni zrak: G
Premer priključka pogona in krmilnega zraka (palec): 1/8 palca
Pogon - položaj priključka krmilnega zraka: v smeri linije
Pogonsko-krmilni priključek zraka material: nerjaveče jeklo
Drive - Vmesnik za pogon: metrika
Drive - Drive povečana kemična odpornost: št
Pogon - krmilni stožec: Št
Priključek pogonskega zraka 1 Vnaprej sestavljen: ni opremljen
Priključek pogonskega zraka 2 Vnaprej sestavljeno: dušilec zvoka 780779
Pogon - material plošče nihala: nerjaveče jeklo
Pogon - nihalna plošča: z
Tesnilni material - Kategorija materiala za tesnjenje bata: elastomeri
Tesnilni material - material za tesnilo bata: FKM (fluoro guma)
Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
Tesnilni material - material ohišja tesnilnega nastavka: grafit
Tesnilni material - pakirano tesnilo vključeno: št
Tlak in temperatura - nazivni tlak (DIN EN 1333): PN 25
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 185 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 100 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - Nazivni tlak največ: 16 barov
Tlak in temperatura - kontrolni tlak min: 4,8 bar
Tlak in temperatura - regulacijski tlak max: 10 barov
Tlak in temperatura - nazivni tlak (DIN EN 1759): razred 150
Tlak in temperatura - Kontrolni tlačni vakuum: št
Lastnosti naprave - podskupina izdelkov: odprti/zaprti ventili
Lastnosti naprave - Vgradna dolžina: 90 mm
Lastnosti naprave - Glavni ventil. Načelo delovanja: ventil s kotnim sedežem
Lastnosti naprave - Tip krmiljenja ventila: pnevmatski
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - izdelava telesa ventila: ulit
Lastnosti naprave - pretok: pod sedežem
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Medij in kalibracija - možnost CIP: Da
Medij in kalibracija - zmožnost SIP: Da
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 18 m3/h
Nazivna širina (Kv vrednost) - Nazivna širina ohišja: 25 mm
Nazivna širina (Kv vrednost) - Nazivna širina ohišja (IN): 1 palec
Nazivna širina (Kv vrednost) - Nazivna širina sedeža: 25 mm
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Procesna/linijska povezava - Linijska povezava 1 Oznaka navoja: 1
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Materiali - Material ohišja ventila Kategorija: Kovine
Materiali - material telesa ventila: nerjaveče jeklo
Materiali - ohišje ventila Površinska obdelava znotraj: neobdelano
Materiali - Ohišje ventila Zunanja površinska obdelava: neobdelana
Materiali - Material cevi: Nerjaveče jeklo
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - ročno upravljanje: Št
Način delovanja - krmilna funkcija: A - zaprto v mirovanju (NC)
Način delovanja - Vključeno dodatno ročno upravljanje: Št
Odobritve - priloženo potrdilo o tovarniškem preizkusu 3.1: Št
Vrsta odobritve: Materialna odobritev-hrana
Vrsta odobritve: Hrana (EC) 1935/2004 skladno z izjavo proizvajalca

Vrsta izdelka: poševni ventil

Območje prikaza (min.): 0 bar

Območje prikaza (maks.): 16 bar

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Proizv. št. delov: 235508

Obratovalni tlak (maks.): 16 bar

Obratovalni tlak (min.): 0 bar

Območje delovnega tlaka: 0 do 16 bar

Cev-Ø: 25 mm

Vrsta: 2100

Maks. temperatura medija: 185 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3046808 Bürkert poševni ventil 2100 235508 0 do 16 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3046808 Bürkert poševni ventil 2100 235508 0 do 16 bar 1 kos

Opis

Ventil s kotnim sedežem tipa 2100 je posebej optimiziran za decentralizirano avtomatizacijo procesov in izpolnjuje vse praktične zahteve, tudi v težkih delovnih pogojih. Njegova edinstvena zasnova omogoča preprosto integracijo avtomatizacijskih enot v vseh stopnjah širitve, od električne/optične povratne informacije o položaju do pnevmatskega krmiljenja do integriranega vmesnika fieldbus. Največja življenjska doba in tesnost sta dosežena s preverjenim, samonastavljivim tesnilom vretena strešnega obroča.
Visoko integriran sistem, ki ga sestavljata ventil in enota za avtomatizacijo, se odlikuje po kompaktnosti in gladki površinski zasnovi, integriranih krmilnih zračnih kanalih, zaščitnih razredih IP65/67, NEMA tip 4X in visoki kemični odpornosti.
