Name: Bürkert ventil s sedežem 6407 325971 0 do 10 bar 1 kos
Brand: Bürkert
SKU: 3047379
Availability: BackOrder

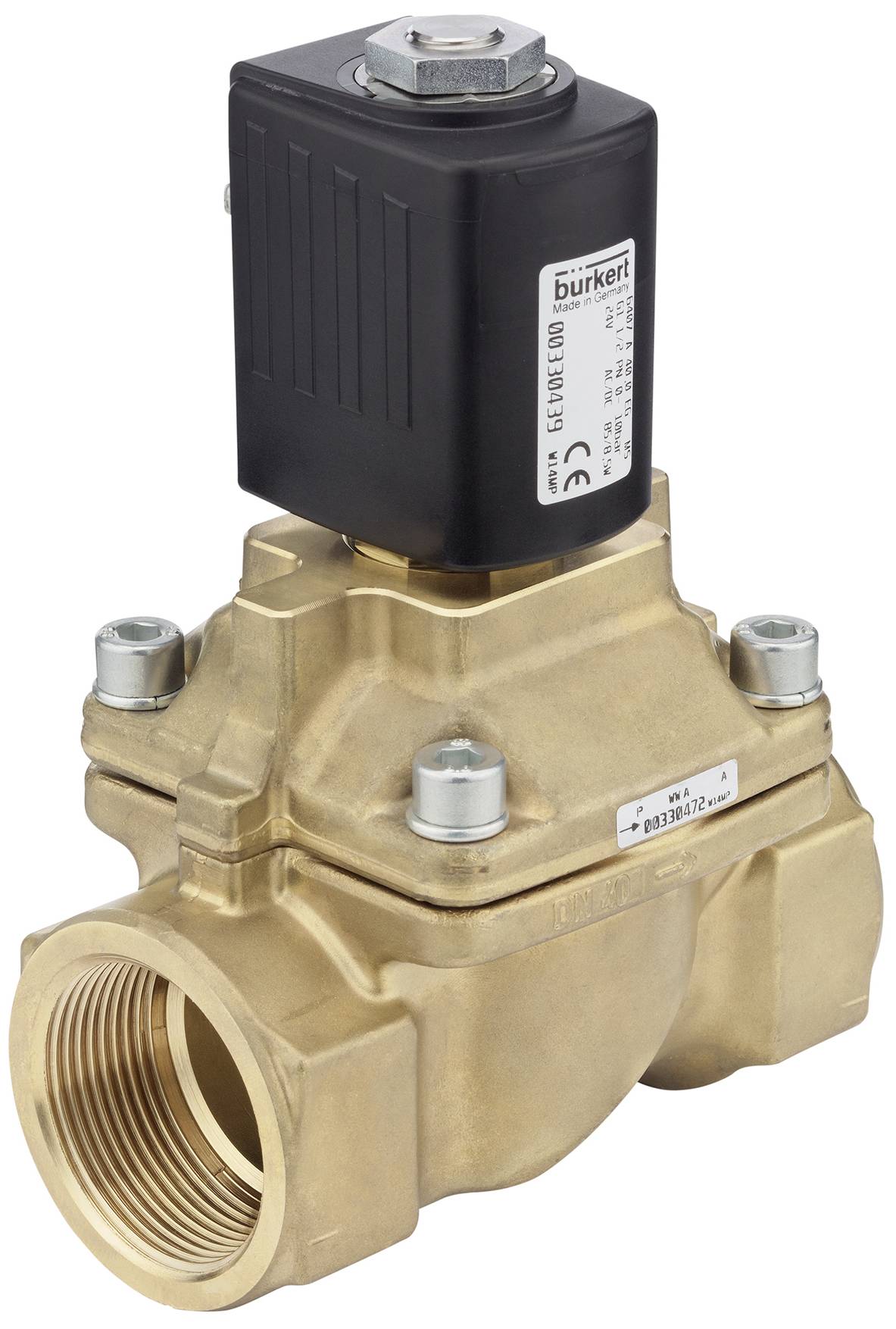

Medeninasti ventil s črnim krmilnim nastavkom, uporabljen za uravnavanje tokov tekočin ali plinov v industrijskih apliciranih okoljih.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (519,00 € / Kos)

519,00 €

z DDV

Samo 35,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
Tesnilni material - tesnjenje na zunanjo stran Material: grafit
Tlak in temperatura - Najmanjša temperatura medija: -40 °C
Tlak & temperatura - temperatura medija max: 150 °C
Tlak in temperatura - Najvišja temperatura okolja: 45 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - Zasnova, odporna na protitlak: Št
Tlak in temperatura - Nazivni tlak maks. (tekočina): 10 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: levo v smeri toka
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Lastnosti naprave - Vgradna dolžina: 100 mm
Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
Lastnosti naprave - Odprt preklopni čas maks.: 200 ms
Lastnosti naprave - preklopni čas zapiranja maks.: 500 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Integrirano zmanjšanje moči: Št
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - Pretok: preko sedeža
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Lastnosti naprave - Vrsta pogona: dvižno sidro
Lastnosti naprave - Delovanje: krmiljeno s silo
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - preklopna funkcija: vklop/izklop
Lastnosti naprave - odpiralni preklopni čas min: 100 ms
Lastnosti naprave - preklopni čas zapiranja min: 300 ms
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
Lastnosti naprave - ventil oljnega gorilnika: Št
Lastnosti naprave - različica Steam: Da
Lastnosti naprave - vodilo jedra: drsni obroč
Lastnosti naprave - Glavni ventil z integriranim sitom: Št
Nazivni premer (Kv vrednost) - QNn vrednost (plin): 6.100 l/min
Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 20 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 5,7 m3/h
Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 3/4 palca
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 3/4
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Povezava proces / linija - povezava linije 2 Vrsta navoja: G
Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 3/4
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: št
Napetost - Napetost min / Nazivna napetost: 110 V
Napetost - Napetost max / Nazivna napetost: 110V
Napetost - AC napetost: Da
Napetost - DC napetost: št
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - Velikost tuljave: 42 mm
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - tuljava Kick and Drop: možna tehnologija za varčevanje z energijoMožna tehnologija za varčevanje z energijo
Tuljava (jedro) - nizka raven hrupa: št
Tuljava (jedro) - Vrsta tuljave: priklopljena
Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
Tuljava (jedro) - tuljava Posebnost: za visoke temperature
Tuljava (jedro) - Razred toplotne izolacije pogona: H
Tuljava (jedro) - preklopna moč AC: 150 V
A
Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
Materiali - Glavni ventil Material v stiku z medijem: medenina
Materiali - Material sedeža ventila: nerjaveče jeklo
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
Način delovanja - ročno upravljanje: Št
Odobritve - Nazivna moč: 16 W
Frekvenca napetosti: 50Hz

Vrsta izdelka: ventil s sedežem

Obratovalna temperatura: -40 °C (min)

Obratovalna temperatura (min.): -40 °C

Proizv. št. delov: 325971

Mere: (Ø x G) 20 mm x 100 mm

Obratovalni tlak (maks.): 10 bar

Obratovalni tlak (min.): 0 bar

Območje delovnega tlaka: 0 do 10 bar

Medij delovanja: tekočine

Globina: 100 mm

Premer: 20 mm

: IP65

Vrsta: 6407

Maks. temperatura medija: 150 °C

Min. temperatura medija: -40 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047379 Bürkert ventil s sedežem 6407 325971 0 do 10 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047379 Bürkert ventil s sedežem 6407 325971 0 do 10 bar 1 kos

Opis

Ventil 6407 je servo krmiljen batni ventil. Fiksna sklopka pilotnega ventila in bata omogoča odpiranje ventila brez diferenčnega tlaka. Kot batni ventil je tip 6407 posebej primeren za plin in paro ter tekočine z nizkimi delovnimi temperaturami pod 0°C. Za povečanje tlaka in varnosti pred puščanjem sta čep in vodilna cev jedra zvarjena skupaj. Glede na uporabo so na voljo različne kombinacije tesnilnih materialov. Tuljave so stisnjene s kemično zelo odpornim epoksidom. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano elektroniko »Kick and Drop« (KD) v tehnologiji dvojne tuljave. V povezavi s čepom po DIN EN 175301-803 oblika A ventili ustrezajo razredu zaščite IP65.

Besedilo je strojno prevedeno.
