Name: Bürkert ventil za proporcionalno regulacijo pritiska 282985 6223 G 3/4 Nazivna širina (podrobnosti) 13 mm Material ohišj
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

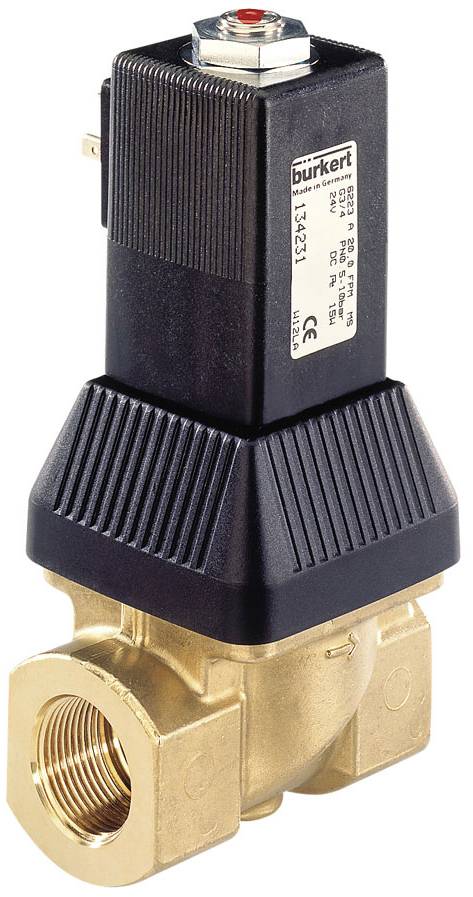

Elektromagnetni ventil s črnim ohišjem in medeninastimi priključki, ki se uporablja za nadzor tekočin.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (399,00 € / Kos)

399,00 €

z DDV

Samo 29,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Bürkert ventil za proporcionalno regulacijo pritiska 282985 6223 G 3/4 Nazivna širina (podrobnosti) 13 mm Material ohišja medenina Tesnilni material FKM 1 kos

Regulacijski ventil za stalno regulacijo tekočin
Nizka histereza in visoka ponovljivost
Krmiljenje s PWM signalom
Pilotno voden ventil s tesnim zapiranjem

Tehnične specifikacije

Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: FKM (fluoro guma)
Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 90 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 0,5 bar
Tlak in temperatura - Nazivni tlak največ: 10 barov
Tlak in temperatura - diferenčni tlak max: 10 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: levo v smeri toka
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Električni priključek - Vrsta električnega priključka: moški
Značilnosti naprave - princip delovanja glavnega ventila: bat
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Pretok: preko sedeža
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Lastnosti naprave - Vrsta pogona: dvižno sidro
Lastnosti naprave - Delovanje: servo krmiljeno
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - Preklopna funkcija: neprekinjena
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - vodilo jedra: drsni obroč
Lastnosti naprave - frekvenca PWM min.: 180 Hz
Lastnosti naprave - frekvenca PWM maks.: 280 Hz
Lastnosti naprave - območje nastavitve: 1:10
Lastnosti naprave - vodilo jedra 2: drsni obroč
Medij in kalibracija - položaj namestitve: poljuben
Nazivni premer (Kv vrednost) - QNn vrednost (plin): 2,695 l/min
Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 13 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 2,7 m3/h
Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 1/2 palca
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 3/4
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 3/4
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - napetost min / nazivna napetost: 24 V
Napetost - Napetost max / Nazivna napetost: 24 V
Napetost - AC napetost: št
Napetost - DC napetost: Da
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - Velikost tuljave: 40 mm
Tuljava (jedro) - Vrsta tuljave: priklopljena
Tuljava (jedro) - material tuljave (prevleka): PA (poliamid)
Tuljava (jedro) - Razred toplotne izolacije pogona: H
Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Vodilna cev jedra Material: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Vodilni element jedra 1 Material: PTFE (politetrafluoretilen)
Tuljava (jedro) - del v stiku z medijem Vodilni element jedra 2 Material: PTFE (politetrafluoretilen)
Tuljava (jedro) - del v stiku z medijem Distančna tulka Material: nerjaveče jeklo
Materiali - Glavni ventil Material v stiku z medijem: medenina
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
Odobritve - Nazivna moč: 10 W

Vrsta izdelka: ventil za proporcionalno regulacijo pritiska

Delovna napetost: 24 V/DC

Material ohišja: medenina

Priključek: G 3/4

Obratovalni tlak (maks.): 10 bar

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Poraba moči toka: 10 W

Proizv. št. delov: 282985

Obratovalni tlak (min.): 0.5 bar

Tesnilni material: FKM

Funkcija: 2/2 zaprti, monostabilni

Območje temperature medija: -10 do 90 °C

Maks. temperatura medija: 90 °C

Min. temperatura medija: -10 °C

Medij: voda

Nazivna širina: 13 mm

QNN vrednost: 2.695 l/min

: IP65

Maks. temperatura okolice: 55 °C

Min. temperatura okolice: -10 °C

Način delovanja: servo nadzorovano

KV vrednost: 2.7 m³/h

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047014 Bürkert ventil za proporcionalno regulacijo pritiska 282985 6223 G 3/4 Nazivna širina (podrobnosti) 13 mm Material ohišj

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047014 Bürkert ventil za proporcionalno regulacijo pritiska 282985 6223 G 3/4 Nazivna širina (podrobnosti) 13 mm Material ohišj

Opis

Ventil tipa 6223 se lahko uporablja kot aktuator za krmiljenje velikih količin tekočine. Nizka histereza, visoka ponovljivost in dobra odzivna občutljivost zagotavljajo dobro krmiljenje. Ventil se tesno zapre. Priključeno tuljavo je enostavno zamenjati.

Besedilo je strojno prevedeno.

Namigi

Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
