Name: Fischer 522676 MW AUF A2 kotni nosilec
Brand: Fischer
SKU: 3028794
Availability: SoldOut

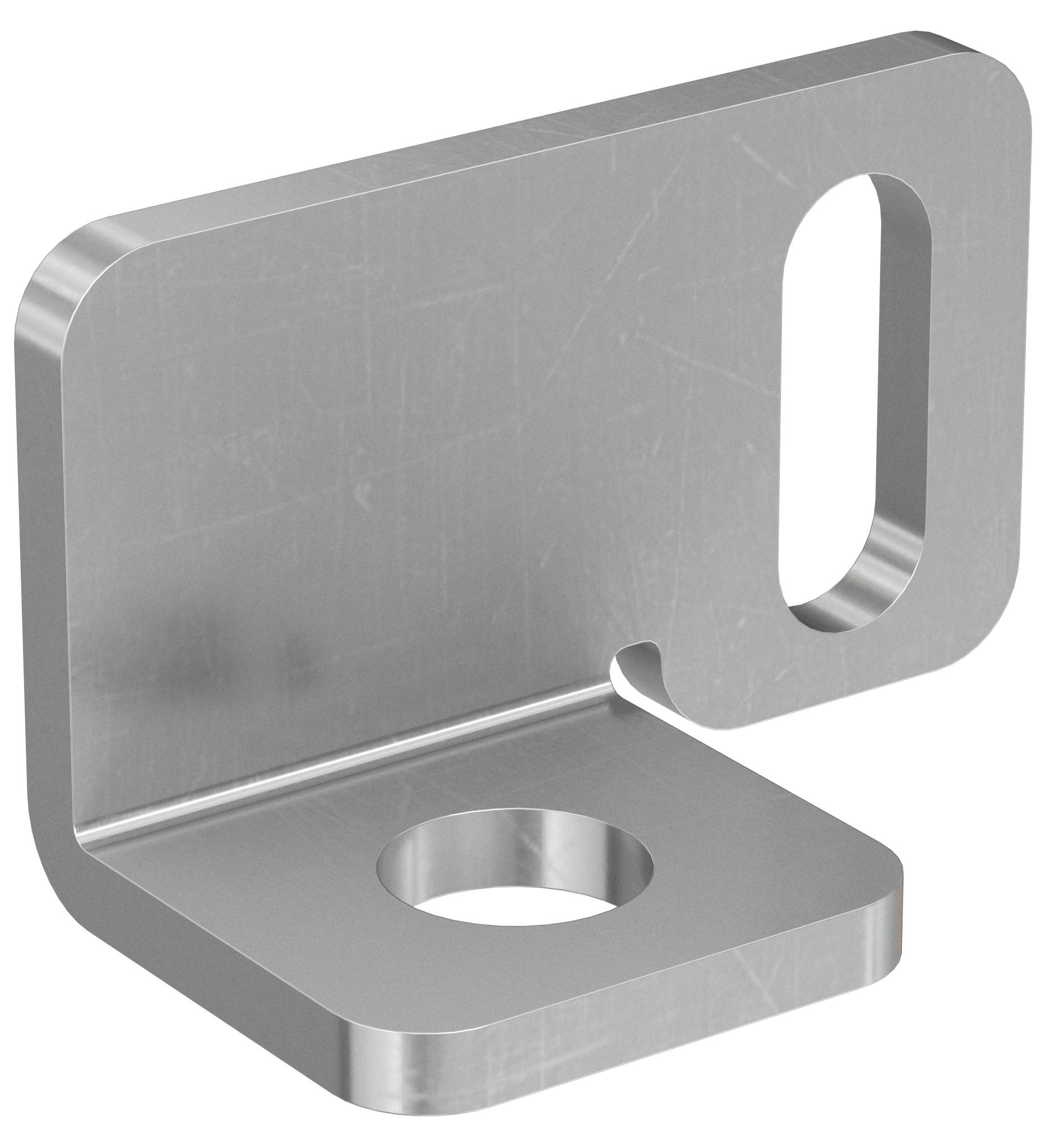

Kovinski L-oblikovani nosilec s krožno montažno luknjo in podolgovatim režnjem, prikazan izoliran na belom ozadju.

Prečni prerez sponke za namestitev solarnega panela privezan na streho, ki prikazuje kovinsko pritrdilno sredstvo in podporni profil.

Solarni panel nameščen na ploščičasto streho s kovinskim sponko in podporno nogo, ki zagotavljata varnost okvirja panela.

1/3

Ean:

Koda proizvajalca:

Št. izdelka:

Ni na voljo

Skupaj (63,99 € / Kos)

63,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer kotnik MW ON A2 nerjaveče jeklo A2

Nosilec za povezovanje solarnih tirnic z obešalnimi vijaki STSI ali STSR ali za povezavo dveh prekrivajočih se solarnih tirnic, prekrižanih pod 90°
Podolgovata luknja na navpičnem delu
Različica s kratko režo
A2 nerjaveče jeklo
Povezava z obešalnimi vijaki STRS ali STSI:
Vstavite povezovalni nosilec MW med dve matici obešalnega vijaka STSR/STSI in ga privijte
Povežite solarno tirnico z nosilcem MW skozi podolgovato luknjo z uporabo vijaka SKS M 8 in prirobnične matice MU FM 8
Uporabite dve matici obešalnega vijaka STSR/STSI, da prilagodite položaj priključnega nosilca MW
Stičišče dveh solarnih tirnic:
Povežite MW kotnik na spodnjo solarno tirnico z matico z glavo FCN AL in vijakom SKS M 8
Zgornjo solarno letev pritrdite na kotnik skozi podolgovato luknjo z vijakom SKS M 8 in matico s prirobnico MU FM 8
Primeren za:
Strešni sistemi iz valovitih plošč
Za povezavo z:
Tirnica SolarLight
Tirnica SolarFish
SolarMid tirnica

Tehnične specifikacije

Dimenzije: 9 x 23,5 mm
Premer luknje: 12,5 mm
Debelina: 4 mm

Vrsta izdelka: kotni nosilec

Teža: 65 g

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3028794 Fischer 522676 MW AUF A2 kotni nosilec

Opis

MW ON A2 je kotnik iz nerjavečega jekla A2 za pritrditev obešalnih vijakov na solarne tirnice ali za povezavo dveh prekrivajočih se solarnih tirnic, prekrižanih pod kotom 90°. Reža v navpičnem delu omogoča nastavitev višine solarne letve. Hitra montaža skozi spodnjo luknjo in hitra nastavitev skozi dolgo luknjo ob strani. Priključki na tirnico imajo nedrseče narebričke za varno pritrditev.

Besedilo je strojno prevedeno.
