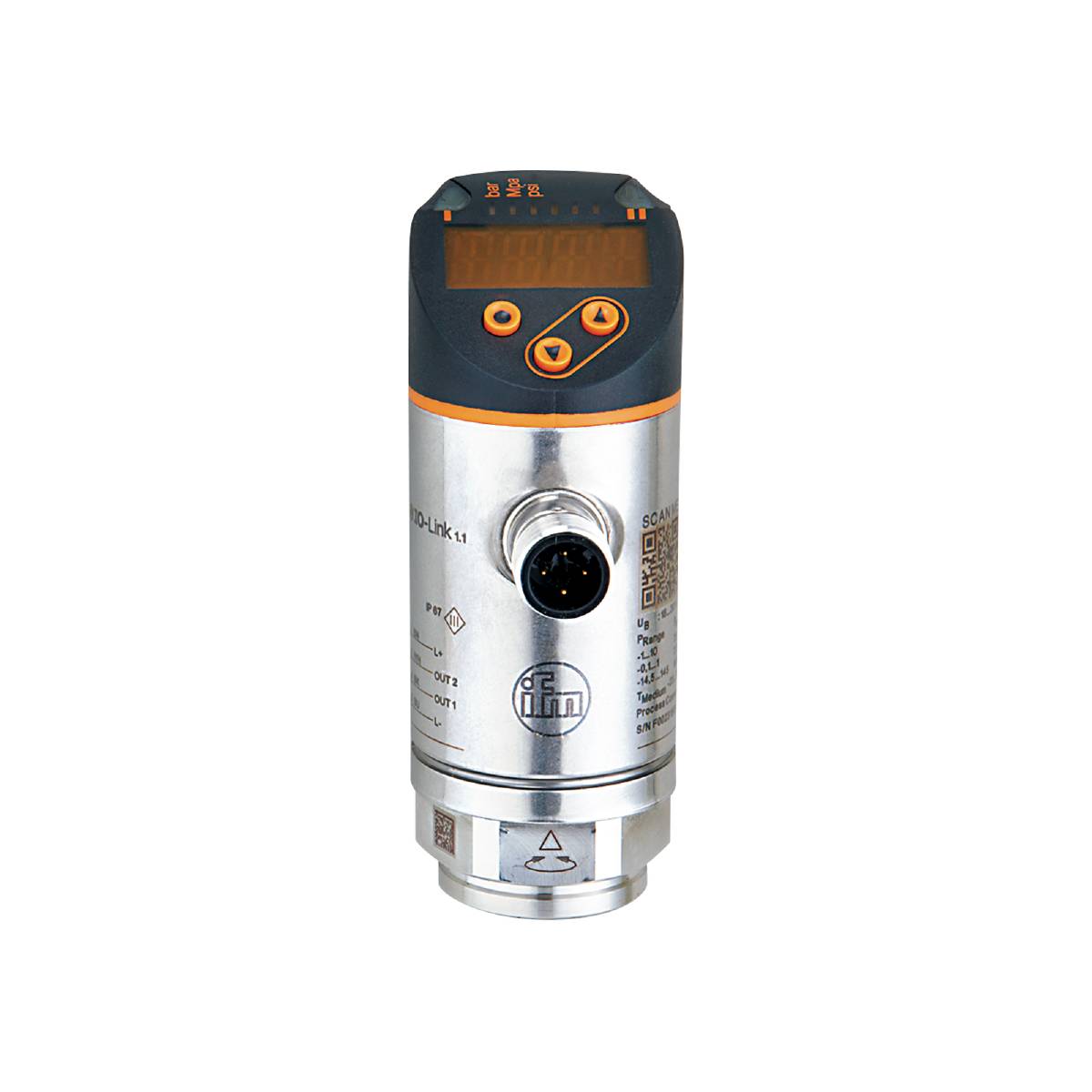

Slika je simbolična
ifm Electronic senzor tlaka 1 kos PN2094 -0.1 MPa do 1 MPa M12 1 odpiralo, 1 zapiralo, analogni
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
nadtlak
Merilno območje (tlaka) (maks.)
1 MPa
Maks. obratovalna napetost
30 V/DC
Podatkovni list izdelka (PDF)
Število
Skupaj (799,00 € / Kos)
799,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor tlaka 1 kos PN2094 -0.1 MPa do 1 MPa M12 1 odpiralo, 1 zapiralo, analogni
- Dva preklopna izhoda, enega je mogoče programirati kot IO-Link in enega kot analogni izhod
- Rdeče-zeleni izmenični zaslon za jasno označevanje dobrih območij
- Optimalna poravnava zahvaljujoč vrtljivosti procesnega priključka
- Dolgoročna stabilnost zahvaljujoč visoki odpornosti proti preobremenitvi
- Robustna zasnova za uporabo v težkih industrijskih okoljih
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Analogna izhodna napetost [V]: 0...10; (prilagodljivo 1:5)
- Analogni izhodni tok [mA]: 4...20; (prilagodljivo 1:5)
- Analogna končna točka [bar]: 1...10
- Analogna končna točka [MPa]: 0,1...1
- Analogna končna točka [psi]: 14,6...145
- Analogna začetna točka [bar]: -1...8
- Analogna začetna točka [MPa]: -0,1...0,8
- Analogna začetna točka [psi]: -14,6...116
- Odzivni čas [ms]:< 1.5
- Število analognih izhodov: 1
- Število digitalnih izhodov: 2
- Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
- Zaslon: Prikazovalna enota: 3 x LED, zelena (bar, psi, MPa); Preklopno stanje: 2 x LED, rumena; Merjene vrednosti: alfanumerični prikaz, rdeče/zelen 4 števke
- Tlačna trdnost [MPa]: 7,5
- Tlačna trdnost [psi]: 1087
- V korakih po - Tovarniška nastavitev / CMPT = 2 [MPa]: 0,002
- V korakih - Status_B Visoka ločljivost / CMPT = 3 [MPa]: 0,001
- Revizija IO-Link: 1.1
- Odklon karakteristične krivulje:< ±0,25 (BFSL) /< ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (najmanjša nastavitev vrednosti); LS = nastavitev mejne točke)
- Merilno območje [MPa]: -0,1...1
- Merilni element: keramično-kapacitivna tlačna merilna celica
- Najmanjša razdalja med SP in rP - Tovarniška nastavitev / CMPT = 2 [MPa]: 0,006
- Najmanjša razdalja med SP in rP - Status_B Visoka ločljivost / CMPT = 3 [MPa]: 0,005
- Min. porušitveni tlak [MPa]: 15
- Točka ponastavitve rP - Tovarniška nastavitev / CMPT = 2 [MPa]: -0,098...0,996
- Točka ponastavitve rP - Status_B Visoka ločljivost / CMPT = 3 [MPa]: -0,098...0,996
- Preklopna točka SP - Tovarniška nastavitev / CMPT = 2 [MPa]: -0,094...1
- Preklopna točka SP - Status_B Visoka ločljivost / CMPT = 3 [MPa]: -0,094...1
- Območje natančnosti preklopne točke:< ±0,4; (Zmanjšanje 1:1)
- Standard SDCI: IEC 61131-9
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: -25...80
- Razpon odstotkov ponovljivosti:< ±0,1; (med temperaturnimi nihanji< 10K; Znižaj 1:1)
- Pritezni moment [Nm]: 25...35; (priporočen navor; odvisno od mazanja, tesnila in tlačne obremenitve)
- Uporaba: za industrijsko uporabo
- Različica zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; povezava IO; (nastavljivo)
- Zahtevani glavni razred vrat: A; (če PIN 2 ni povezan: B)
- Čas zakasnitve stanja pripravljenosti [s]: 0,3
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
- Slabljenje analognega izhoda dAA [s]: 0...4
- Procesna vrednost dušenja dAP [s]: 0...4
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 250
- Prisoten dušilni element: ni (lahko se naknadno vgradi)
- Vrsta tlaka: relativni tlak; vakuum
- Tlačna trdnost [bar]: 75
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Nastavljiv čas zakasnitve dS, dr [s]: 0...50
- Električna izvedba: PNP/NPN
- Skupni rezultati: 2
- Teža [g]: 239.000
- Opombe o točnosti/odklonu: Natančnost preklopne točke, odstopanje karakteristične krivulje pri DNVGL:< ±1 %
- Histerezno odstopanje:< ±0,1; (Zmanjšanje 1:1)
- V korakih po - Tovarniška nastavitev / CMPT = 2 [bar]: 0,02
- V korakih po - Tovarniška nastavitev / CMPT = 2 [psi]: 0,2
- V korakih - Status_B Visoka ločljivost / CMPT = 3 [bar]: 0,01
- V korakih - Status_B Visoka ločljivost / CMPT = 3 [psi]: 0,1
- Funkcije IO-Link (aciklične) - Tovarniška nastavitev / CMPT = 2: Označevanje, specifično za aplikacijo
- Funkcije IO-Link (aciklične) - Status_B Visoka ločljivost / CMPT = 3: Označevanje, specifično za aplikacijo
- Tlak ločljivosti IO-Link - Tovarniška nastavitev / CMPT = 2 [bar]: 0,01
- Tlak ločljivosti IO-Link - Status_B Visoka ločljivost / CMPT = 3 [bar]: 0,005
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...100
- Dolgoročna stabilnost:< ±0,05; (Znižanje 1:1; na 6 mesecev)
- Maksimalni čas vzpona analognega izhoda [ms]: 3
- Največja obremenitev [Ω]: 500
- Maks. preklopni izhod napetosti DC [V]: 2
- Mediji: tekoči in plinasti mediji
- Temperatura medija [°C]: -25...80
- Merilno območje [bar]: -1...10
- Merilno območje [psi]: -14,6...145
- Najmanjša razdalja med SP in rP - Tovarniška nastavitev / CMPT = 2 [bar]: 0,06
- Najmanjša razdalja med SP in rP - Tovarniška nastavitev / CMPT = 2 [psi]: 0,6
- Najmanjša razdalja med SP in rP - Status_B Visoka ločljivost / CMPT = 3 [bar]: 0,05
- Najmanjša razdalja med SP in rP - Status_B Visoka ločljivost / CMPT = 3 [psi]: 0,6
- Min. porušitveni tlak [bar]: 150
- Min. porušitveni tlak [psi]: 2175
- Min. ciklov tiskanja: 100 milijonov
- Min. izolacijska upornost [MΩ]: 100; (500 V DC)
- Min. obremenitveni upor [Ω]: 2000
- Min. čas procesnega cikla - Tovarniška nastavitev / CMPT = 2 [ms]: 2,3
- Min. čas cikla procesa - Status_B Visoka ločljivost / CMPT = 3 [ms]: 3
- MTTF: 138
- Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; zakasnitev prestavljanja/prestavljanja navzdol; Dušenje; prikazovalna enota; Tokovni/napetostni izhod
- Profil – Tovarniška nastavitev / CMPT = 2: Pametni senzor: Spremenljivka podatkov procesa; Identifikacija naprave, diagnostika naprave
- Profil - Status_B Visoka ločljivost / CMPT = 3: Pametni senzor ED2: Digitalni merilni senzor (0x000A), Identifikacija in diagnoza (0x4000)
- Procesni priključek: Navojni priključek G 1/4 notranji navoj (DIN EN ISO 1179-2)
- Točka ponastavitve rP - Tovarniška nastavitev / CMPT = 2 [bar]: -0,98...9,96
- Točka ponastavitve rP - Tovarniška nastavitev / CMPT = 2 [psi]: -14,2...144,4
- Preklopna točka rP - Status_B Visoka ločljivost / CMPT = 3 [bar]: -0,98...9,96
- Preklopna točka rP - Status_B Visoka ločljivost / CMPT = 3 [psi]: -14,2...144,4
- Preklopna frekvenca DC [Hz]:< 500
- Preklopna točka SP - Tovarniška nastavitev / CMPT = 2 [bar]: -0,94...10
- Preklopna točka SP - Tovarniška nastavitev / CMPT = 2 [psi]: -13,6...145
- Preklopna točka SP - Status_B Visoka ločljivost / CMPT = 3 [bar]: -0,94...10
- Preklopna točka SP - Status_B Visoka ločljivost / CMPT = 3 [psi]: -13,6...145
- Stopnja zaščite: IP 65; IP67
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 35
- Ničelna točka temperaturnega koeficienta:< ±0,2; (-0...80 °C)
- Območje temperaturnega koeficienta:< ±0,2; (-0...80 °C)
- Odpornost na preobremenitev: da
- Vakuumska trdnost [mbar]: -1000
- Zaščita pred obratno polarnostjo: da
- Integriran Watchdog: da
- Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); Al2O3 (keramika); FKM
- Vrsta izdelka
senzor tlaka
- Vrsta
PN2094
- Priključek
M12
- Izvedba
nadtlak
- Izhod
PNP
NPN
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Vmesnik
IO-Link
- Merilno območje (tlaka) (min.)
-0.1 MPa
- Merilno območje (tlaka) (maks.)
1 MPa
- Merilno območje (tlak)
-0.1 MPa do 1 MPa
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Kontakt
1 odpiralo
1 zapiralo
analogni
IP65/67
- Cevni priključek
G1/4 IG
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Teža
0.2400 kg
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321362 ifm Electronic senzor tlaka 1 kos PN2094 -0.1 MPa do 1 MPa M12 1 odpiralo, 1 zapiralo, analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321362 ifm Electronic senzor tlaka 1 kos PN2094 -0.1 MPa do 1 MPa M12 1 odpiralo, 1 zapiralo, analogni
Opis
ifm PN2094 Elektronski senzor tlaka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
