Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (869,00 € / Kos)
869,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti

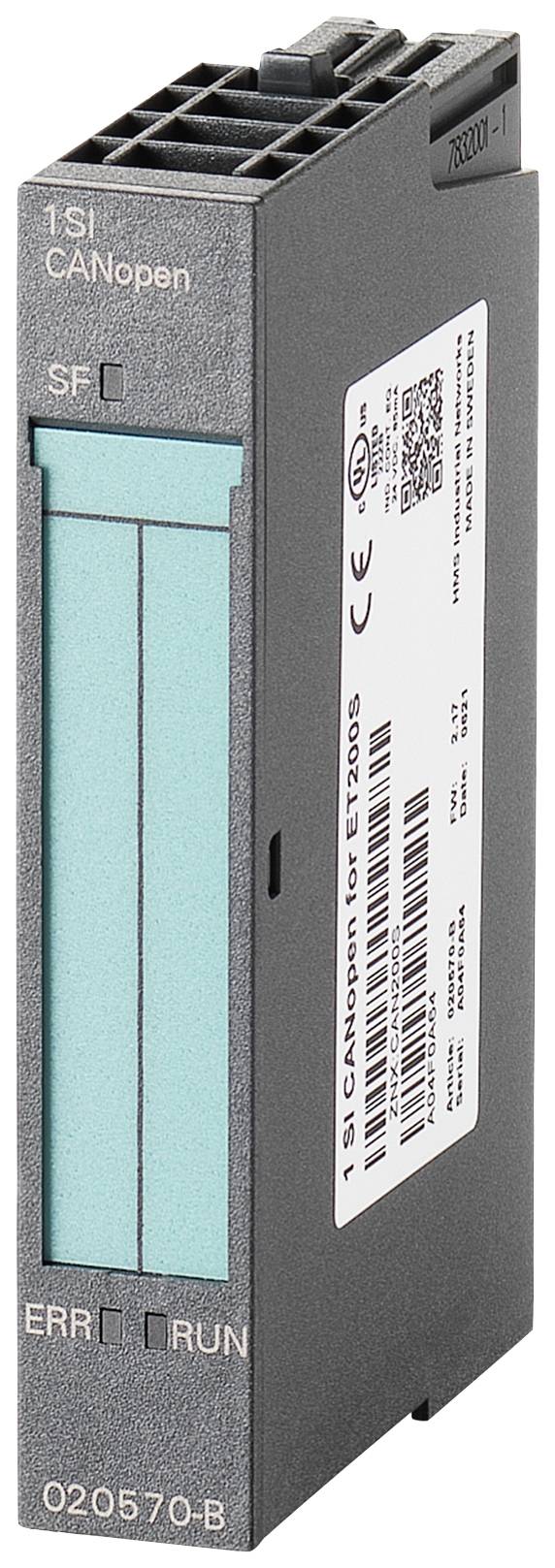

Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 kos
- Vtični modul za CANopen (master/slave) za decentralizirane periferne naprave SIMATIC ET200S
- V glavnem načinu povezava do 126 podrejenih vozlišč CANopen
- Podpira samostojno delovanje SIMATIC ET200S
- Module je mogoče zamenjati med delovanjem (vroča menjava)
- Podpira izokroni način
- Funkcijski bloki, predprogramirani v STEP 7, so na voljo za lažje programiranje PLC
- Integracija modula v katalog strojne opreme STEP 7 ali TIA Portal
- Podpira transparentno CAN 2.0A
- " Anybus Configuration Manager - CANopen" vključen v obseg dobave modula 1SI CANopen
Tehnične specifikacije
- Teža 40 g
- Temperatura: Delovanje: 0 ° C do +60 ° C, +32 ° F do +140 ° F; Skladiščenje: -40 °C do +70 °C, -40 °F do +158 °C
- Relativna vlažnost: Delovanje: 15 do 95 % brez kondenzacije; Skladiščenje: 5 do 95 % brez kondenzacije
- Ohišje: plastično ohišje, vtični sklop, zaščitni razred IP20
- Certifikati: CE, UL, cUL & ROHS
- Vrsta izdelka
CANopen
- Vrsta
1SI CANopen for ET200S
- Obratovalna temperatura (min.)
0 °C
- Obratovalna napetost
+24 VDC +20 / -15%, preko napajalnega modula PM-E
- Obratovalna temperatura
0 °C (min)
- Mere
(Š x V) 15 mm x 82 mm
- Višina
82 mm
- Širina
15 mm
- Proizv. št. delov
020570-B
- Poraba toka
30 mA
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2497718 Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2497718 Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 kos
Opis
1 SI CANopen
Vtičnik CANopen glavni/podrejeni modul za
SIMATIC® ET200S porazdeljeni periferni sistemi

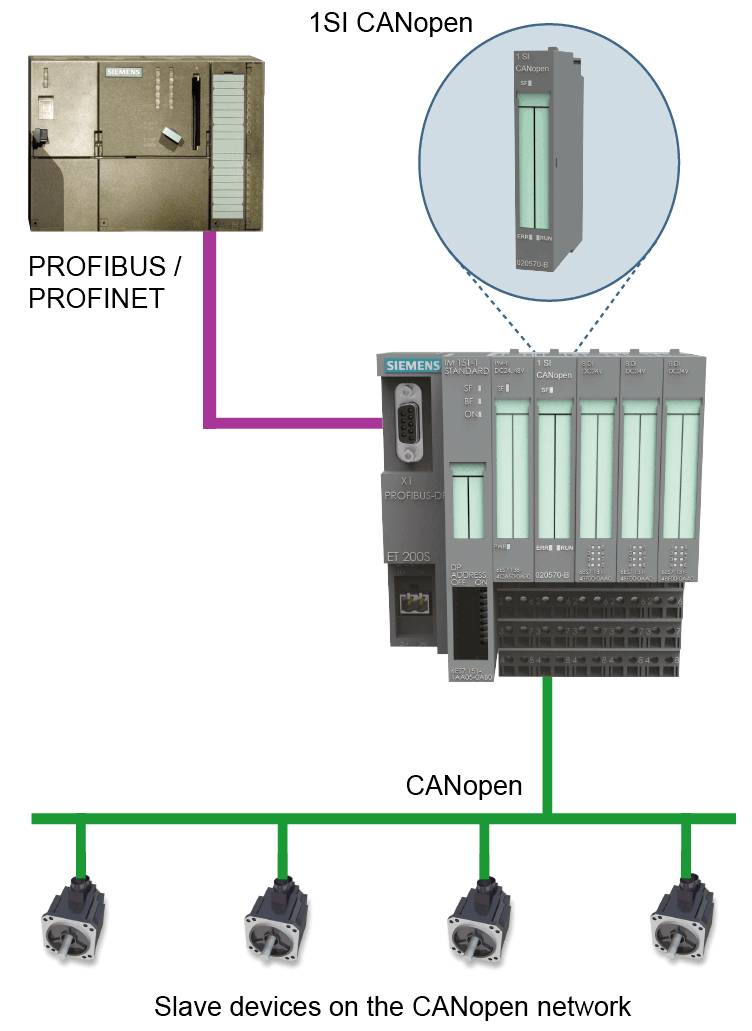

Modul 1 SI CANopen omogoča povezavo naprav CANopen z decentraliziranimi perifernimi sistemi SIMATIC ET200S.
Z uporabo modula 1 SI CANopen v sistemu ET200S je mogoče omrežja CAN / CANopen nemoteno upravljati prek PROFIBUS ali PROFINET.
Modul 1 SI CANopen omogoča preprosto integracijo naprav SIMATIC na območjih, kjer se uporabljajo CANopen in drugi protokoli, ki temeljijo na CAN. Krmilniki PROFIBUS ali PROFINET, npr. B. iz serije S7, lahko tako neposredno komunicira z napravami, ki temeljijo na CAN ali CANopen (gateway).
Modul 1 SI CANopen podpirajo vsi vmesniki in CPU moduli SIMATIC ET200S, z izjemo različic Basic in Compact.
KONFIGURACIJA KONFIGURACIJA CANOPEN IN INTEGRACIJA TIA PORTAL
Enostavna integracija v svet SIMATIC je pomembna zahteva pri razširitvi sistema avtomatizacije SIMATIC z napravami fieldbus, ki ne temeljijo na PROFIBUS
ali na podlagi PROFINET. Za izpolnitev te zahteve HMS omogoča brezhibno integracijo modula 1 SI CANopen v SIMATIC STEP 7 ali TIA Portal. Serija
Povezano omrežje CANopen je mogoče intuitivno konfigurirati z izbirnim " Anybus Configuration Manager - CANopen" .
Takoj, ko je konfiguracija končana, lahko omrežno konfiguracijo CANopen naložite in shranite v PROFIBUS ali PROFINET PLC ali sistemski CPU ET200S
zavrtite. Pri zamenjavi modula 1 SI CANopen lahko predhodno shranjeno konfiguracijo naložite iz PLC-ja v nov modul. To lahko zmanjša čas izpada v
aplikacije z visoko razpoložljivostjo se znatno zmanjšajo. Modul 1 SI CANopen je mogoče zamenjati tudi med delovanjem.
NAČIN CAN 2.0A TRANSPARENT CAN 2.0A FUNKCIONALNOST 1 SI CANOPEN
Zahvaljujoč pregledni funkcionalnosti CAN se lahko poljubni CAN okvirji prenašajo iz PLC-ja na vse vrste CAN naprav prek modula 1 SI CANopen
ne glede na zgornji CAN protokol. Poleg tega je možno prejemati vnaprej določene okvirje CAN.
Tako kot CANopen tudi mnogi protokoli fieldbus temeljijo na CAN 2.0A. S podporo tega protokolarnega sloja se lahko uporablja tudi modul 1 SI CANopen, če
Omrežje CAN ne podpira CANopen, podpira pa vsaj CAN 2.0A. Za to je treba v modulu 1 SI CANopen izklopiti samo CANopen.
Za lažjo uporabo te funkcije v PLC-ju je HMS modulu 1SI CANopen dodal dodatne funkcijske bloke, tako da lahko programerji PLC uporabljajo okvirje CAN
biti sposoben obdelati in tudi generirati neposredno v programu PLC. S temi funkcijskimi bloki se lahko izvajajo tudi CAN protokoli, specifični za stranko. Poleg tega
možno je tudi priključitev naprav v omrežje PROFIBUS ali PROFINET, ki podpirajo samo CAN protokol za stranko.
PODPORENE FUNKCIJE V NAČINU PROZORNEGA LAHKO
· PLC lahko pošilja in sprejema okvirje CAN prek modula CAN
· Vsak protokol, ki temelji na CAN, z 11-bitnim identifikatorjem se lahko izvaja na podrejeni strani in nadzoruje PLC
· Dodatni funkcijski bloki, ki so na voljo pri HMS, olajšajo delo v koraku 7 ali TIA Portal
· Podpira standard " CAN 2.0A" .
· Hitrost prenosa med 20 kbit/s in 1 Mbit/s prosto izbira
· Brez funkcije CANopen v preglednem načinu " CAN 2.0A" .
Besedilo je strojno prevedeno.
Vtičnik CANopen glavni/podrejeni modul za
SIMATIC® ET200S porazdeljeni periferni sistemi
Modul 1 SI CANopen omogoča povezavo naprav CANopen z decentraliziranimi perifernimi sistemi SIMATIC ET200S.
Z uporabo modula 1 SI CANopen v sistemu ET200S je mogoče omrežja CAN / CANopen nemoteno upravljati prek PROFIBUS ali PROFINET.
Modul 1 SI CANopen omogoča preprosto integracijo naprav SIMATIC na območjih, kjer se uporabljajo CANopen in drugi protokoli, ki temeljijo na CAN. Krmilniki PROFIBUS ali PROFINET, npr. B. iz serije S7, lahko tako neposredno komunicira z napravami, ki temeljijo na CAN ali CANopen (gateway).
Modul 1 SI CANopen podpirajo vsi vmesniki in CPU moduli SIMATIC ET200S, z izjemo različic Basic in Compact.
KONFIGURACIJA KONFIGURACIJA CANOPEN IN INTEGRACIJA TIA PORTAL
Enostavna integracija v svet SIMATIC je pomembna zahteva pri razširitvi sistema avtomatizacije SIMATIC z napravami fieldbus, ki ne temeljijo na PROFIBUS
ali na podlagi PROFINET. Za izpolnitev te zahteve HMS omogoča brezhibno integracijo modula 1 SI CANopen v SIMATIC STEP 7 ali TIA Portal. Serija
Povezano omrežje CANopen je mogoče intuitivno konfigurirati z izbirnim " Anybus Configuration Manager - CANopen" .
Takoj, ko je konfiguracija končana, lahko omrežno konfiguracijo CANopen naložite in shranite v PROFIBUS ali PROFINET PLC ali sistemski CPU ET200S
zavrtite. Pri zamenjavi modula 1 SI CANopen lahko predhodno shranjeno konfiguracijo naložite iz PLC-ja v nov modul. To lahko zmanjša čas izpada v
aplikacije z visoko razpoložljivostjo se znatno zmanjšajo. Modul 1 SI CANopen je mogoče zamenjati tudi med delovanjem.
NAČIN CAN 2.0A TRANSPARENT CAN 2.0A FUNKCIONALNOST 1 SI CANOPEN
Zahvaljujoč pregledni funkcionalnosti CAN se lahko poljubni CAN okvirji prenašajo iz PLC-ja na vse vrste CAN naprav prek modula 1 SI CANopen
ne glede na zgornji CAN protokol. Poleg tega je možno prejemati vnaprej določene okvirje CAN.
Tako kot CANopen tudi mnogi protokoli fieldbus temeljijo na CAN 2.0A. S podporo tega protokolarnega sloja se lahko uporablja tudi modul 1 SI CANopen, če
Omrežje CAN ne podpira CANopen, podpira pa vsaj CAN 2.0A. Za to je treba v modulu 1 SI CANopen izklopiti samo CANopen.
Za lažjo uporabo te funkcije v PLC-ju je HMS modulu 1SI CANopen dodal dodatne funkcijske bloke, tako da lahko programerji PLC uporabljajo okvirje CAN
biti sposoben obdelati in tudi generirati neposredno v programu PLC. S temi funkcijskimi bloki se lahko izvajajo tudi CAN protokoli, specifični za stranko. Poleg tega
možno je tudi priključitev naprav v omrežje PROFIBUS ali PROFINET, ki podpirajo samo CAN protokol za stranko.
PODPORENE FUNKCIJE V NAČINU PROZORNEGA LAHKO
· PLC lahko pošilja in sprejema okvirje CAN prek modula CAN
· Vsak protokol, ki temelji na CAN, z 11-bitnim identifikatorjem se lahko izvaja na podrejeni strani in nadzoruje PLC
· Dodatni funkcijski bloki, ki so na voljo pri HMS, olajšajo delo v koraku 7 ali TIA Portal
· Podpira standard " CAN 2.0A" .
· Hitrost prenosa med 20 kbit/s in 1 Mbit/s prosto izbira
· Brez funkcije CANopen v preglednem načinu " CAN 2.0A" .
Besedilo je strojno prevedeno.
Obseg dostave
- 1SICANopen modul
