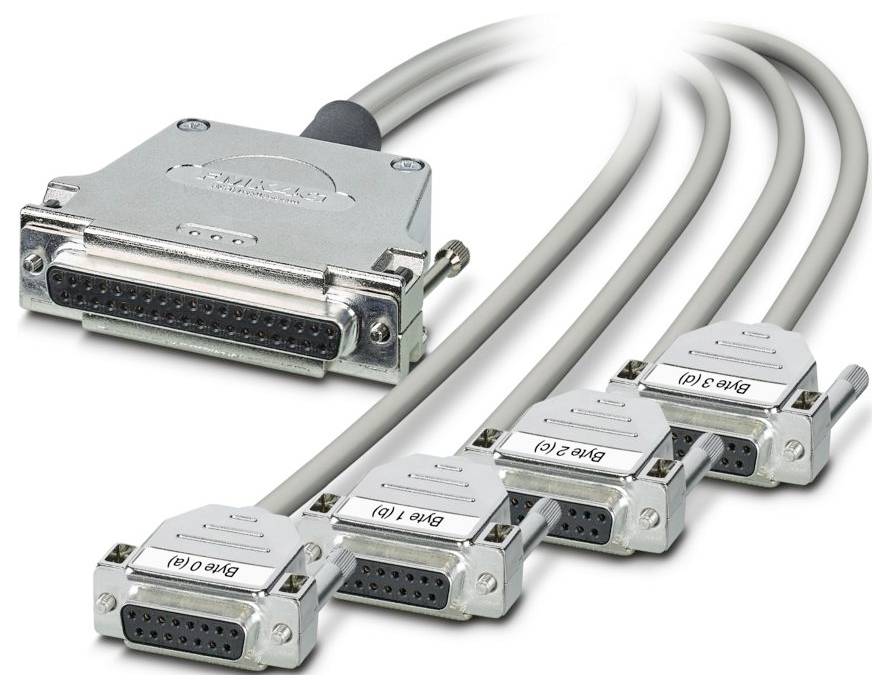

Slika je simbolična
Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni kabel
Dolžina kabla
3 m
Priključek
letev z ženskimi kontakti D-Sub
Skupno število polov
10
Proizv. št. delov
1119201
Podatkovni list izdelka (PDF)
Skupaj (224,99 € / Kos)
224,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 15
- Vrsta povezave: ženski konektor D-SUB
- Navoj vijaka: UNC 4-40; M2.5
- Navor privijanja: 0,2 Nm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP00
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Zunanji premer kabla: 6,10 mm ±0,4 mm
- Razmik mreže: 2,74 mm
- Priključitev v skladu s standardom: IEC 60807-2; DIN 41652
- Zunanje ohišje, material: poltrdi PVC
- Material prevodnika: kositrene bakrene niti
- Dolžina kabla: 3 m
- Presek vodnika: 10 x 0,14 mm²
- Upornost voda: ≤ 145 Ω/km (20 °C)
- Zunanja lupina, barva: siva
- Izolacijska upornost: ≥ 20 MΩ*km (20 °C)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- UL AWM slog: 2464/1061
- Zaščiteno: ne
- Vrsta kabla: 10X0,14 [PVC]
- Struktura vodnika signalne linije: 7 x 0,16 mm
- AWG signalna linija: 26
- Premer žice vključno z izolacijo: 1 mm ±0,03 mm
- Najmanjši polmer upogibanja, trajno nameščen: 52 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 98 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000
- Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
- Odpornost na olje: proti občasnim brizganjem (cevovod)
- Število vrat: 4
- Nazivni način delovanja: 100 % ED
- Cikli vklopa:> 200
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: ne
- Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
- Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
- Vrsta vodnika: Predhodno sestavljen okrogel kabel
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Primeren periferni modul: 6DL1131-6BL00-0PH1 (priključni blok H1/M1); 6DL1132-6BL00-0PH1 (priključni blok H1/M1)
- Podprti krmilnik: SIEMENS ET 200SP HA: Podprti krmilnik: SIEMENS ET 200SP HA
- Barvna koda: Enojna žica: Barvna koda: Enojna žica
- bela: D-SUB 37 x 1 (37) = D-SUB 15 x 5 (10)
- rjava: D-SUB 37 x 1 (29) = D-SUB 15 x 5 (2)
- zelena: D-SUB 37 x 1 (33) = D-SUB 15 x 5 (6)
- rumena: D-SUB 37 x 1 (32) = D-SUB 15 x 5 (5)
- siva: D-SUB 37 x 1 (18) = D-SUB 15 x 5 (9)
- modra: D-SUB 37 x 1 (34) = D-SUB 15 x 5 (7)
- rdeča: D-SUB 37 x 1 (30) = D-SUB 15 x 5 (3)
- črna: D-SUB 37 x 1 (28) = D-SUB 15 x 5 (1)
- vijolična: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
- oranžna: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
- Konfiguracija kabla: Razdeljen kabel za štiri module
- Tok (na pot, 50 °C): ≤ 1 A (ko je odvit, glejte Zmanjšanje nazivne moči)
- Tok (na pot, 70 °C): ≤ 0,6 A (v odvitem stanju, glejte Zmanjšanje nazivne moči)
- 10x0,14 [PVC]: 10x0,14 [PVC]
- Primeren priključni blok: 6DL1193-6TP00-0BH1; 6DL1193-6TP00-0DH1; 6DL1193-6TP00-0BM1; 6DL1193-6TP00-0DM1
- Vrsta izdelka
priključni kabel
- Dolžina kabla
3 m
- Priključek
letev z ženskimi kontakti D-Sub
- Skupno število polov
10
- Proizv. št. delov
1119201
- Vsebina
1 kos
- Material
PVC
- Število pinov
10
- Vrsta
CABLE-D37F/4XD15F/3,0M/ETHA
- Dolžina
3 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564690 Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564690 Kabel CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Vsebina: 1 kos
Opis
Predhodno sestavljen okrogel kabel; Krmilnik: Siemens SIMATIC® ET 200SP HA; Priključek 1: D-SUB priključek (1 x 37-pinski); Priključek 2: D-SUB priključek (4 x 15-pinski); Dolžina kabla: 3 m
