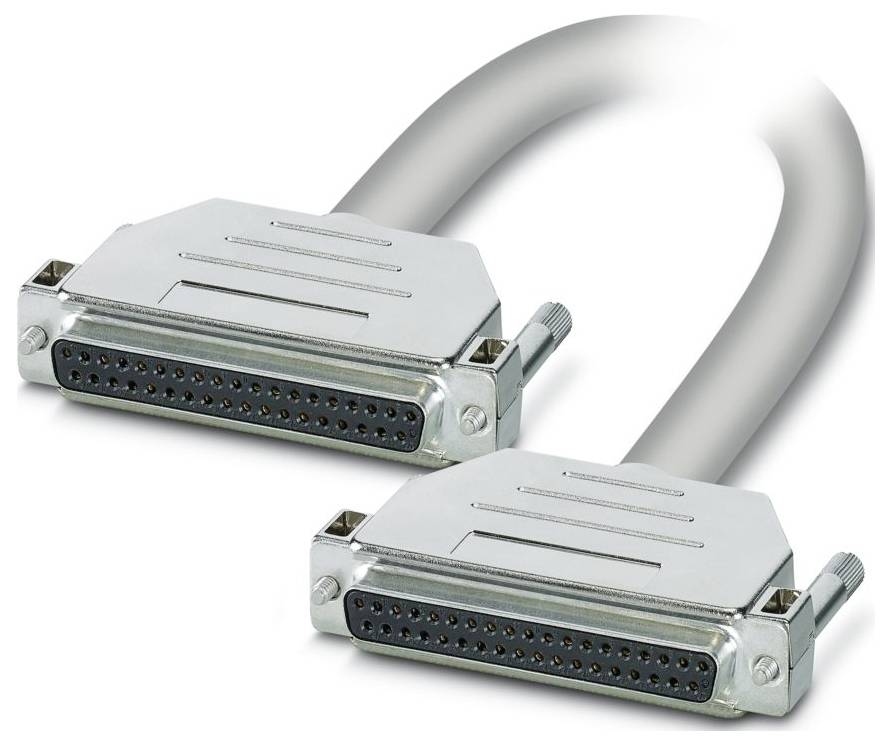

Slika je simbolična
Kabel CABLE-D37SUB/B/B/1000/KONFEK/S Phoenix Contact Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni kabel
Dolžina kabla
10 m
Priključek
letev z ženskimi kontakti D-Sub
Skupno število polov
37
Proizv. št. delov
2900762
Podatkovni list izdelka (PDF)
Skupaj (259,00 € / Kos)
259,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 37
- Vrsta povezave: ženski konektor D-SUB
- Navoj vijaka: UNC 4-40
- Navor privijanja: 0,2 Nm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Zunanji premer kabla: 10,80 mm ±0,5 mm
- Razmik mreže: 2,77 mm
- Priključitev v skladu s standardom: IEC 60807-2; DIN 41652
- Zunanje ohišje, material: poltrdi PVC
- Material prevodnika: gole bakrene žice
- Dolžina kabla: 10 m
- Presek vodnika: 37 x 0,25 mm²
- Upornost voda: ≤ 80 Ω/km (pri 20 °C)
- Zunanja lupina, barva: siva
- Izolacijska upornost: ≥ 20 MΩ*km (pri 20 °C)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- UL AWM slog: 2464/1061
- Zaščiteno: da
- Vrsta kabla: 37X0,25 [PVC]
- Konstrukcija vodnika signalnega kabla: 14 x 0,15 mm
- AWG signalna linija: 24
- Premer žice vključno z izolacijo: 1,2 mm ±0,05 mm
- Najmanjši polmer upogibanja, trajno nameščeno: 90 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 170 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000 (z radijem ≥ 15x zunanji premer)
- Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
- Odpornost na olje: proti občasnim brizganjem (cevovod)
- Število vrat: 1
- Nazivni način delovanja: 100 % ED
- Vtični cikli:> 200
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: ne
- Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
- Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
- Vrsta vodnika: Predhodno sestavljen, oklopljen okrogel kabel
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Tok (na pot): ≤ 2 A (ko je odvit, glejte Zmanjšanje nazivne moči)
- Barvna koda: Enojna žica: Barvna koda: Enojna žica
- bela: D-SUB37 (1) = D-SUB37 (1)
- rjava: D-SUB37 (2) = D-SUB37 (2)
- zelena: D-SUB37 (3) = D-SUB37 (3)
- rumena: D-SUB37 (4) = D-SUB37 (4)
- siva: D-SUB37 (5) = D-SUB37 (5)
- roza: D-SUB37 (6) = D-SUB37 (6)
- modra: D-SUB37 (7) = D-SUB37 (7)
- rdeča: D-SUB37 (8) = D-SUB37 (8)
- črna: D-SUB37 (9) = D-SUB37 (9)
- vijolična: D-SUB37 (10) = D-SUB37 (10)
- sivo-roza: D-SUB37 (11) = D-SUB37 (11)
- rdeče-modro: D-SUB37 (12) = D-SUB37 (12)
- belo-zelena: D-SUB37 (13) = D-SUB37 (13)
- rjavo-zelena: D-SUB37 (14) = D-SUB37 (14)
- belo-rumena: D-SUB37 (15) = D-SUB37 (15)
- rumeno-rjava: D-SUB37 (16) = D-SUB37 (16)
- belo-siva: D-SUB37 (17) = D-SUB37 (17)
- sivo-rjava: D-SUB37 (18) = D-SUB37 (18)
- belo-roza: D-SUB37 (19) = D-SUB37 (19)
- rožnato-rjava: D-SUB37 (20) = D-SUB37 (20)
- belo-modro: D-SUB37 (21) = D-SUB37 (21)
- rjavo-modra: D-SUB37 (22) = D-SUB37 (22)
- belo-rdeče: D-SUB37 (23) = D-SUB37 (23)
- rjavo-rdeča: D-SUB37 (24) = D-SUB37 (24)
- belo-črno: D-SUB37 (25) = D-SUB37 (25)
- rjavo-črna: D-SUB37 (26) = D-SUB37 (26)
- sivo-zelena: D-SUB37 (27) = D-SUB37 (27)
- rumeno-siva: D-SUB37 (28) = D-SUB37 (28)
- roza-zelena: D-SUB37 (29) = D-SUB37 (29)
- rumeno-roza: D-SUB37 (30) = D-SUB37 (30)
- zeleno-modra: D-SUB37 (31) = D-SUB37 (31)
- rumeno-modra: D-SUB37 (32) = D-SUB37 (32)
- zeleno-rdeče: D-SUB37 (33) = D-SUB37 (33)
- rumeno-rdeče: D-SUB37 (34) = D-SUB37 (34)
- zeleno-črna: D-SUB37 (35) = D-SUB37 (35)
- rumeno-črna: D-SUB37 (36) = D-SUB37 (36)
- sivo-modra: D-SUB37 (37) = D-SUB37 (37)
- 37X0,25 [PVC]: 37X0,25 [PVC]
- Zasnova kabla: Kabel za en modul
- Vrsta izdelka
priključni kabel
- Dolžina kabla
10 m
- Priključek
letev z ženskimi kontakti D-Sub
- Skupno število polov
37
- Proizv. št. delov
2900762
- Vsebina
1 kos
- Material
PVC
- Število pinov
37
- Vrsta
CABLE-D37SUB/B/B/1000/KONFEK/S
- Dolžina
10 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579704 Kabel CABLE-D37SUB/B/B/1000/KONFEK/S Phoenix Contact Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579704 Kabel CABLE-D37SUB/B/B/1000/KONFEK/S Phoenix Contact Vsebina: 1 kos
Opis
Predhodno sestavljen, oklopljen okrogel kabel; Priključek 1: ženski D-SUB priključek (1 x 37-pinski); Priključek 2: ženski D-SUB priključek (1 x 37-pinski); Dolžina kabla: 10 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
