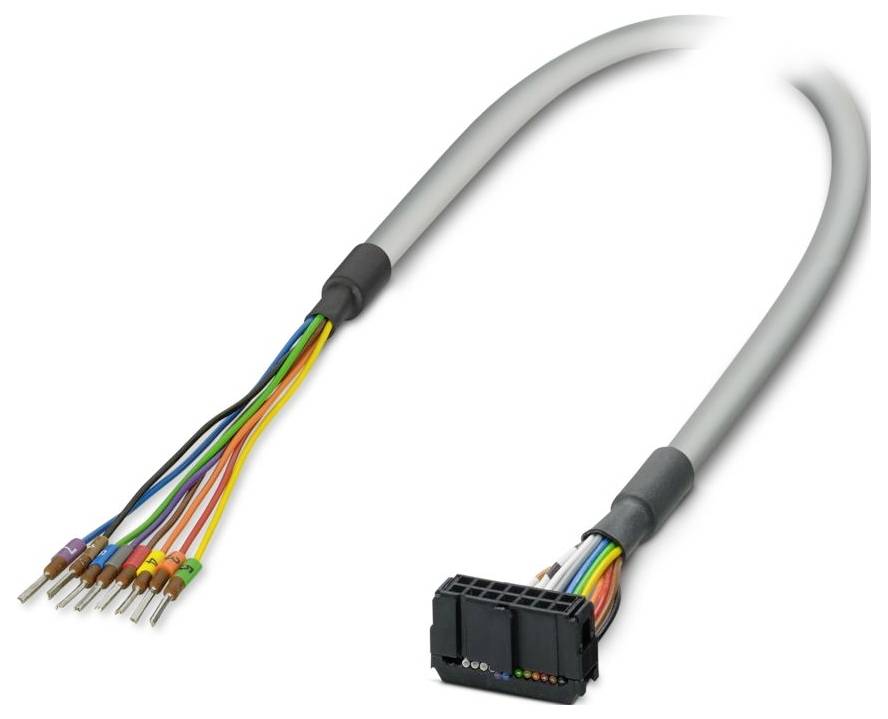

Slika je simbolična
Kabel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni kabel
Dolžina kabla
1 m
Priključek
letev z ženskimi kontakti idc flk
Skupno število polov
10
Proizv. št. delov
1369897
Podatkovni list izdelka (PDF)
Skupaj (46,99 € / Kos)
46,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 14
- Vrsta povezave: ženski konektor IDC/FLK
- Presek vodnika AWG: 26
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP00
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Opomba: Žice so označene in opremljene s tulci.
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Zunanji premer kabla: 6,10 mm ±0,4 mm
- Razmik mreže: 2,54 mm
- Priključitev v skladu s standardom: IEC 60603-13 (na podlagi)
- Zunanje ohišje, material: poltrdi PVC
- Material prevodnika: kositrene bakrene niti
- Dolžina kabla: 1 m
- Presek vodnika: 10 x 0,14 mm²
- Upornost voda: ≤ 145 Ω/km (20 °C)
- Zunanja lupina, barva: siva
- Izolacijska upornost: ≥ 20 MΩ*km (20 °C)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- UL AWM slog: 2464/1061
- Zaščiteno: ne
- Vrsta kabla: 10X0,14 [PVC]
- Struktura vodnika signalne linije: 7 x 0,16 mm
- AWG signalna linija: 26
- Premer žice vključno z izolacijo: 1 mm ±0,03 mm
- Najmanjši polmer upogibanja, trajno nameščen: 52 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 98 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000
- Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
- Odpornost na olje: proti občasnim brizganjem (cevovod)
- Število vrat: 1
- Nazivni način delovanja: 100 % ED
- Cikli vklopa:> 50
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: ne
- Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
- Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
- Vrsta vodnika: Predhodno sestavljen okrogel kabel
- Primerna V/I kartica: AXL F DI16...;AXL F DI32...;AXL F DI64...;AXL F DO16...;AXL F DO32...;AXL F DO64...;AXL F DI16/DO16...;AXL F DI16/DO8...;AXL SE DI16...;AXL SE DO16...
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Barvna koda: Enojna žica: Barvna koda: Enojna žica
- rjava: IDC/FLK14 (2) = ()
- zelena: IDC/FLK14 (6) = ()
- rumena: IDC/FLK14 (5) = ()
- modra: IDC/FLK14 (7) = ()
- rdeča: IDC/FLK14 (3) = ()
- črna: IDC/FLK14 (1) = ()
- Dolžina odstranjevanja izolacije (plašč): ≈ 150 mm
- vijolična: IDC/FLK14 (8) = ()
- oranžna: IDC/FLK14 (4) = ()
- Zasnova kabla: Kabel za en modul
- Tok (na pot, 50 °C): ≤ 1 A (ko je odvit, glejte Zmanjšanje nazivne moči)
- Tok (na pot, 70 °C): ≤ 0,6 A (v odvitem stanju, glejte Zmanjšanje nazivne moči)
- 10x0,14 [PVC]: 10x0,14 [PVC]
- Podprto krmiljenje: PHOENIX CONTACT Axioline: Podprto krmiljenje: PHOENIX CONTACT Axioline
- Vrsta izdelka
priključni kabel
- Dolžina kabla
1 m
- Priključek
letev z ženskimi kontakti idc flk
- Skupno število polov
10
- Proizv. št. delov
1369897
- Vsebina
1 kos
- Material
PVC
- Število pinov
10
- Vrsta
CABLE-FLK14/AXIO/OE/0,14/1,0M
- Dolžina
1 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3583206 Kabel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3583206 Kabel CABLE-FLK14/AXIO/OE/0,14/1,0M Phoenix Contact Vsebina: 1 kos
Opis
Predhodno sestavljen okrogel kabel; Krmiljenje: Axioline Realtime I/O; Priključek 1: Posamezne žice (8-pinski) (Žice so označene in opremljene s tulci); Priključek 2: Ženski konektor IDC/FLK (1 x 14-pinski); Dolžina kabla: 1 m
