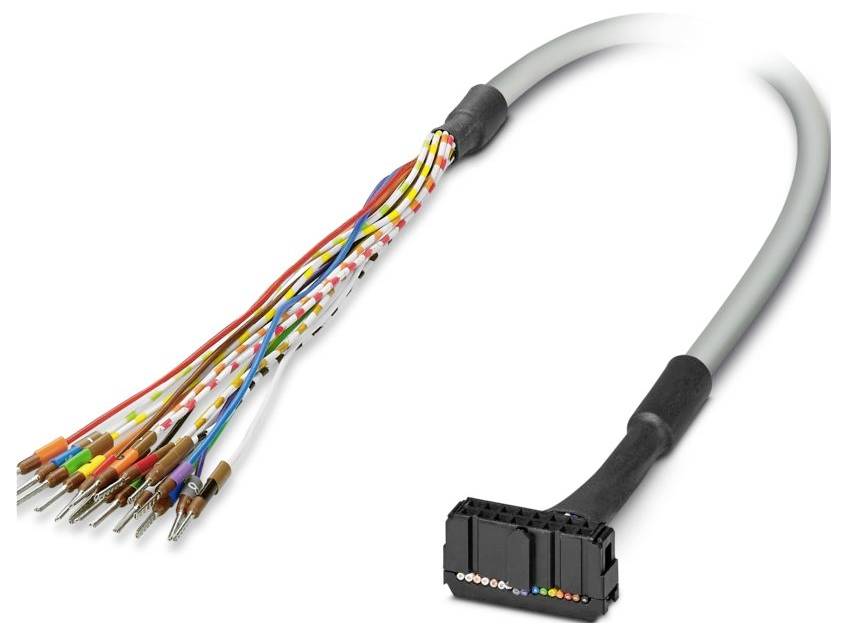

Slika je simbolična
Kabel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni kabel
Dolžina kabla
2 m
Priključek
letev z ženskimi kontakti idc flk
Skupno število polov
16
Proizv. št. delov
2318156
Podatkovni list izdelka (PDF)
Skupaj (40,99 € / Kos)
40,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 16
- Vrsta povezave: ženski konektor IDC/FLK
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP00
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Opomba: Žice so označene in opremljene s tulci.
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Zunanji premer kabla: 6,80 mm ±0,4 mm
- Razmik mreže: 2,54 mm
- Priključitev v skladu s standardom: IEC 60603-13 (na podlagi)
- Zunanje ohišje, material: poltrdi PVC
- Material prevodnika: kositrene bakrene niti
- Dolžina voda 2 m
- Presek vodnika: 16 x 0,14 mm²
- Upornost voda: ≤ 145 Ω/km (20 °C)
- Zunanja lupina, barva: siva
- Izolacijska upornost: ≥ 20 MΩ*km (20 °C)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- UL AWM slog: 2464/1061
- Zaščiteno: ne
- Vrsta kabla: 16X0,14 [PVC]
- Struktura vodnika signalne linije: 7 x 0,16 mm
- AWG signalna linija: 26
- Premer žice vključno z izolacijo: 1 mm ±0,03 mm
- Najmanjši polmer upogibanja, trajno nameščen: 58 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 108 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000 (z radijem ≥ 15x zunanji premer)
- Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
- Odpornost na olje: proti občasnim brizganjem (cevovod)
- Število vrat: 1
- Nazivni način delovanja: 100 % ED
- Vtični cikli:> 50
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: ne
- Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
- Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
- Vrsta vodnika: Predhodno sestavljen okrogel kabel
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Barvna koda: Enojna žica: Barvna koda: Enojna žica
- bela: IDC/FLK16 (10) = ()
- rjava: IDC/FLK16 (2) = ()
- zelena: IDC/FLK16 (6) = ()
- rumena: IDC/FLK16 (5) = ()
- siva: IDC/FLK16 (9) = ()
- modra: IDC/FLK16 (7) = ()
- rdeča: IDC/FLK16 (3) = ()
- črna: IDC/FLK16 (1) = ()
- Dolžina odstranjevanja izolacije (plašč): ≈ 150 mm
- vijolična: IDC/FLK16 (8) = ()
- belo-zelena: IDC/FLK16 (16) = ()
- belo-rumena: IDC/FLK16 (15) = ()
- belo-rdeče: IDC/FLK16 (13) = ()
- belo-črno: IDC/FLK16 (11) = ()
- belo-rjava: IDC/FLK16 (12) = ()
- oranžna: IDC/FLK16 (4) = ()
- Zasnova kabla: Kabel za en modul
- Tok (na pot, 50 °C): ≤ 1 A (ko je odvit, glejte Zmanjšanje nazivne moči)
- Tok (na pot, 70 °C): ≤ 0,6 A (v odvitem stanju, glejte Zmanjšanje nazivne moči)
- belo-oranžna: IDC/FLK16 (14) = ()
- 16X0,14 [PVC]: 16X0,14 [PVC]
- Vrsta izdelka
priključni kabel
- Dolžina kabla
2 m
- Priključek
letev z ženskimi kontakti idc flk
- Skupno število polov
16
- Proizv. št. delov
2318156
- Vsebina
1 kos
- Material
PVC
- Število pinov
16
- Vrsta
CABLE-FLK16/OE/0,14/ 2,0M
- Dolžina
2 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579269 Kabel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579269 Kabel CABLE-FLK16/OE/0,14/ 2,0M Phoenix Contact Vsebina: 1 kos
Opis
Predhodno sestavljen okrogel kabel; Priključek 1: Posamezne žice (16-pinski) (Žice so označene in opremljene s tulci); Priključek 2: Priključek IDC/FLK (1 x 16-pinski); Dolžina kabla: 2 m
