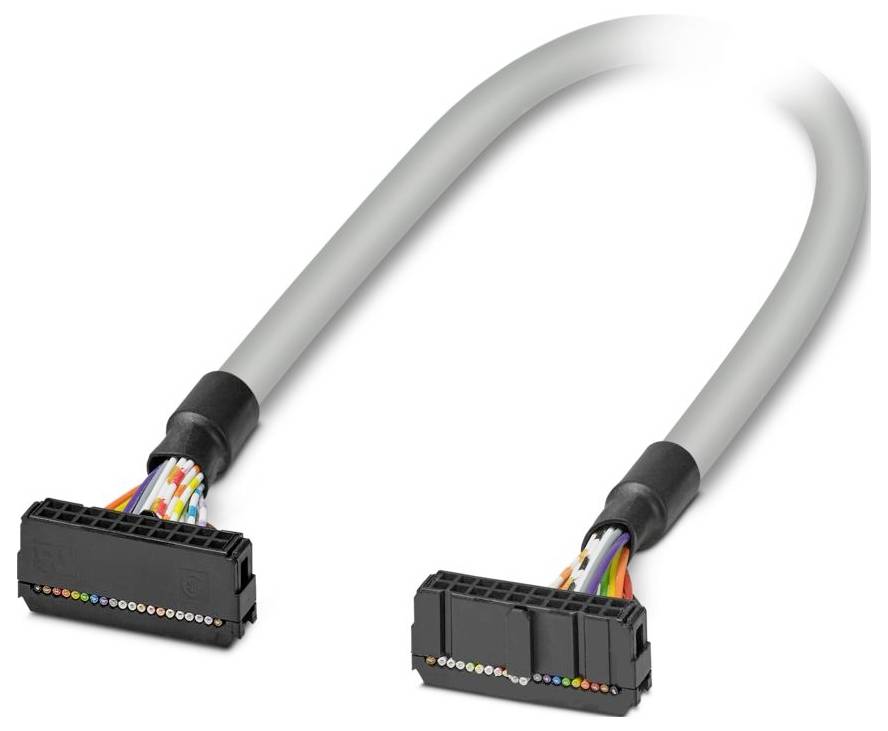

Slika je simbolična
Kabel FLK 20/EZ-DR/1000KONFEK Phoenix Contact Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni kabel
Dolžina kabla
10 m
Priključek
letev z ženskimi kontakti idc flk
Skupno število polov
20
Proizv. št. delov
2296537
Podatkovni list izdelka (PDF)
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 20
- Vrsta povezave: ženski konektor IDC/FLK
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP00
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Zunanji premer kabla: 7,60 mm ±0,4 mm
- Razmik mreže: 2,54 mm
- Priključitev v skladu s standardom: IEC 60603-13 (na podlagi)
- Zunanje ohišje, material: poltrdi PVC
- Material prevodnika: kositrene bakrene niti
- Dolžina kabla: 10 m
- Presek vodnika: 20 x 0,14 mm²
- Upornost voda: ≤ 145 Ω/km (20 °C)
- Zunanja lupina, barva: siva
- Izolacijska upornost: ≥ 20 MΩ*km (20 °C)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- UL AWM slog: 2464/1061
- Zaščiteno: ne
- Vrsta kabla: 20X0,14 [PVC]
- Struktura vodnika signalne linije: 7 x 0,16 mm
- AWG signalna linija: 26
- Premer žice vključno z izolacijo: 1 mm ±0,03 mm
- Najmanjši polmer upogibanja, trajno nameščeno: 64 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 120 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000 (z radijem ≥ 15x zunanji premer)
- Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
- Odpornost na olje: proti občasnim brizganjem (cevovod)
- Število vrat: 1
- Nazivni način delovanja: 100 % ED
- Cikli vklopa:> 50
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: ne
- Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
- Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
- Vrsta vodnika: Predhodno sestavljen okrogel kabel
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Barvna koda: Enojna žica: Barvna koda: Enojna žica
- bela: IDC/FLK20 (10) = IDC/FLK20 (10)
- rjava: IDC/FLK20 (2) = IDC/FLK20 (2)
- zelena: IDC/FLK20 (6) = IDC/FLK20 (6)
- rumena: IDC/FLK20 (5) = IDC/FLK20 (5)
- siva: IDC/FLK20 (9) = IDC/FLK20 (9)
- modra: IDC/FLK20 (7) = IDC/FLK20 (7)
- rdeča: IDC/FLK20 (3) = IDC/FLK20 (3)
- črna: IDC/FLK20 (1) = IDC/FLK20 (1)
- vijolična: IDC/FLK20 (8) = IDC/FLK20 (8)
- belo-zelena: IDC/FLK20 (16) = IDC/FLK20 (16)
- belo-rumena: IDC/FLK20 (15) = IDC/FLK20 (15)
- belo-siva: IDC/FLK20 (19) = IDC/FLK20 (19)
- belo-modra: IDC/FLK20 (17) = IDC/FLK20 (17)
- belo-rdeče: IDC/FLK20 (13) = IDC/FLK20 (13)
- belo-črno: IDC/FLK20 (11) = IDC/FLK20 (11)
- rjavo-črna: IDC/FLK20 (20) = IDC/FLK20 (20)
- belo-rjava: IDC/FLK20 (12) = IDC/FLK20 (12)
- oranžna: IDC/FLK20 (4) = IDC/FLK20 (4)
- Zasnova kabla: Kabel za en modul
- Tok (na pot, 50 °C): ≤ 1 A (ko je odvit, glejte Zmanjšanje nazivne moči)
- Tok (na pot, 70 °C): ≤ 0,6 A (v odvitem stanju, glejte Zmanjšanje nazivne moči)
- belo-oranžna: IDC/FLK20 (14) = IDC/FLK20 (14)
- belo-vijolična: IDC/FLK20 (18) = IDC/FLK20 (18)
- 20x0,14 [PVC]: 20x0,14 [PVC]
- Vrsta izdelka
priključni kabel
- Dolžina kabla
10 m
- Priključek
letev z ženskimi kontakti idc flk
- Skupno število polov
20
- Proizv. št. delov
2296537
- Vsebina
1 kos
- Material
PVC
- Število pinov
20
- Vrsta
FLK 20/EZ-DR/1000KONFEK
- Dolžina
10 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3578903 Kabel FLK 20/EZ-DR/1000KONFEK Phoenix Contact Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3578903 Kabel FLK 20/EZ-DR/1000KONFEK Phoenix Contact Vsebina: 1 kos
Opis
Predhodno sestavljen okrogel kabel; Priključek 1: ženski konektor IDC/FLK (1 x 20-pinski); Priključek 2: ženski konektor IDC/FLK (1 x 20-pinski); Dolžina kabla: 10 m
