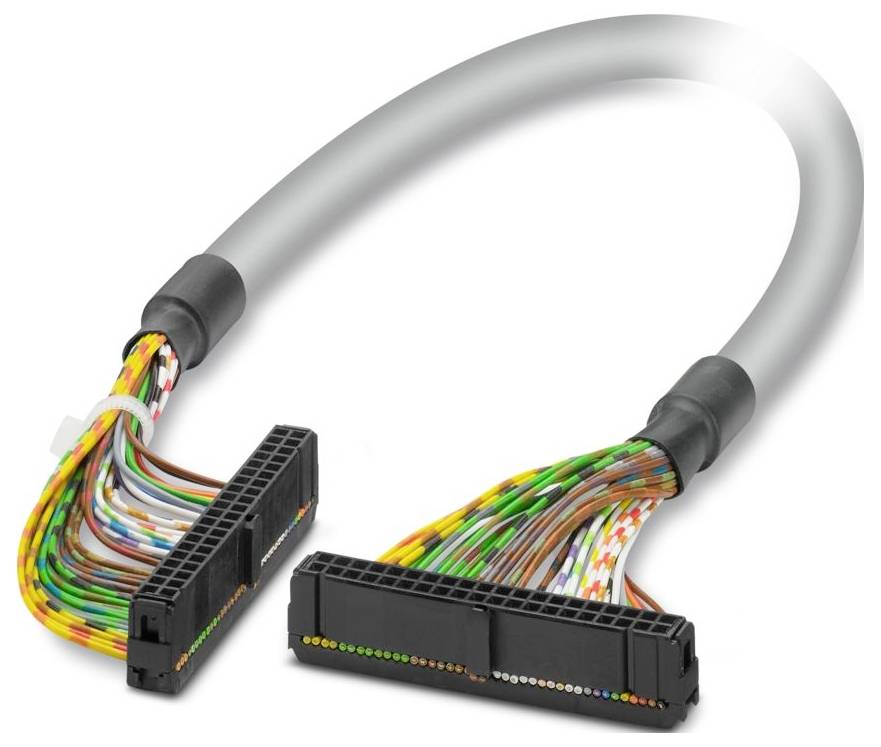

Slika je simbolična
Kabel FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Vsebina: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni kabel
Dolžina kabla
6 m
Priključek
letev z ženskimi kontakti idc flk
Skupno število polov
40
Proizv. št. delov
2299589
Podatkovni list izdelka (PDF)
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 40
- Vrsta povezave: ženski konektor IDC/FLK
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP00
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
- Zunanji premer kabla: 9,90 mm ±0,4 mm
- Razmik mreže: 2,54 mm
- Priključitev v skladu s standardom: IEC 60603-13 (na podlagi)
- Zunanje ohišje, material: poltrdi PVC
- Material prevodnika: kositrene bakrene niti
- Dolžina kabla: 6 m
- Presek kabla: 40 x 0,14 mm²
- Upornost voda: ≤ 145 Ω/km (20 °C)
- Zunanja lupina, barva: siva
- Izolacijska upornost: ≥ 20 MΩ*km (20 °C)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- UL AWM slog: 2464/1061
- Zaščiteno: ne
- Vrsta kabla: 40X0,14 [PVC]
- Struktura vodnika signalne linije: 7 x 0,16 mm
- AWG signalna linija: 26
- Premer žice vključno z izolacijo: 1 mm ±0,03 mm
- Najmanjši polmer upogibanja, trajno nameščeno: 82 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 155 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000 (z radijem ≥ 15x zunanji premer)
- Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
- Odpornost na olje: proti občasnim brizganjem (cevovod)
- Število vrat: 1
- Nazivni način delovanja: 100 % ED
- Vtični cikli:> 50
- Priključek 1: Priključek 1
- Vrata 2: Vrata 2
- Brez halogena: ne
- Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
- Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
- Vrsta vodnika: Predhodno sestavljen okrogel kabel
- Delovna napetost (AC): ≤ 30 V AC
- Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
- Barvna koda: Enojna žica: Barvna koda: Enojna žica
- bela: IDC/FLK40 (10) = IDC/FLK40 (10)
- rjava: IDC/FLK40 (2) = IDC/FLK40 (2)
- zelena: IDC/FLK40 (6) = IDC/FLK40 (6)
- rumena: IDC/FLK40 (5) = IDC/FLK40 (5)
- siva: IDC/FLK40 (9) = IDC/FLK40 (9)
- modra: IDC/FLK40 (7) = IDC/FLK40 (7)
- rdeča: IDC/FLK40 (3) = IDC/FLK40 (3)
- črna: IDC/FLK40 (1) = IDC/FLK40 (1)
- vijolična: IDC/FLK40 (8) = IDC/FLK40 (8)
- belo-zelena: IDC/FLK40 (16) = IDC/FLK40 (16)
- rjavo-zelena: IDC/FLK40 (24) = IDC/FLK40 (24)
- belo-rumena: IDC/FLK40 (15) = IDC/FLK40 (15)
- rumeno-rjava: IDC/FLK40 (38) = IDC/FLK40 (38)
- belo-siva: IDC/FLK40 (19) = IDC/FLK40 (19)
- belo-modra: IDC/FLK40 (17) = IDC/FLK40 (17)
- rjavo-modra: IDC/FLK40 (25) = IDC/FLK40 (25)
- belo-rdeče: IDC/FLK40 (13) = IDC/FLK40 (13)
- rjavo-rdeča: IDC/FLK40 (21) = IDC/FLK40 (21)
- belo-črna: IDC/FLK40 (11) = IDC/FLK40 (11)
- rjavo-črna: IDC/FLK40 (20) = IDC/FLK40 (20)
- zeleno-modra: IDC/FLK40 (33) = IDC/FLK40 (33)
- zeleno-rdeče: IDC/FLK40 (31) = IDC/FLK40 (31)
- rumeno-rdeče: IDC/FLK40 (39) = IDC/FLK40 (39)
- zeleno-črna: IDC/FLK40 (29) = IDC/FLK40 (29)
- rumeno-črna: IDC/FLK40 (37) = IDC/FLK40 (37)
- belo-rjava: IDC/FLK40 (12) = IDC/FLK40 (12)
- zeleno-rjava: IDC/FLK40 (30) = IDC/FLK40 (30)
- oranžna: IDC/FLK40 (4) = IDC/FLK40 (4)
- zeleno-bela: IDC/FLK40 (36) = IDC/FLK40 (36)
- zeleno-oranžna: IDC/FLK40 (32) = IDC/FLK40 (32)
- Zasnova kabla: Kabel za en modul
- Tok (na pot, 50 °C): ≤ 1 A (ko je odvit, glejte Zmanjšanje nazivne moči)
- Tok (na pot, 70 °C): ≤ 0,6 A (v odvitem stanju, glejte Zmanjšanje nazivne moči)
- 40x0,14 [PVC]: 40x0,14 [PVC]
- belo-oranžna: IDC/FLK40 (14) = IDC/FLK40 (14)
- belo-vijolična: IDC/FLK40 (18) = IDC/FLK40 (18)
- rjavo-oranžna: IDC/FLK40 (22) = IDC/FLK40 (22)
- rjavo-rumena: IDC/FLK40 (23) = IDC/FLK40 (23)
- rjavo-vijolična: IDC/FLK40 (26) = IDC/FLK40 (26)
- rjavo-siva: IDC/FLK40 (27) = IDC/FLK40 (27)
- rjavo-bela: IDC/FLK40 (28) = IDC/FLK40 (28)
- zeleno-vijolična: IDC/FLK40 (34) = IDC/FLK40 (34)
- zeleno-siva: IDC/FLK40 (35) = IDC/FLK40 (35)
- rumeno-oranžna: IDC/FLK40 (40) = IDC/FLK40 (40)
- Vrsta izdelka
priključni kabel
- Dolžina kabla
6 m
- Priključek
letev z ženskimi kontakti idc flk
- Skupno število polov
40
- Proizv. št. delov
2299589
- Vsebina
1 kos
- Material
PVC
- Število pinov
40
- Vrsta
FLK 40/EZ-DR/ 600/KONFEK
- Dolžina
6 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3578972 Kabel FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Vsebina: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3578972 Kabel FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Vsebina: 1 kos
Opis
Predhodno sestavljen okrogel kabel; Priključek 1: ženski konektor IDC/FLK (1 x 40-pinski); Priključek 2: ženski konektor IDC/FLK (1 x 40-pinski); Dolžina kabla: 6 m
