Name: Motrona 7186.5028 GV228 vhodno-izhodni modul vijačna sponka Število digitalnih izhodov: 8 Število digitalnih vhodov: 1
Brand: Motrona
SKU: 2899369
Availability: InStock

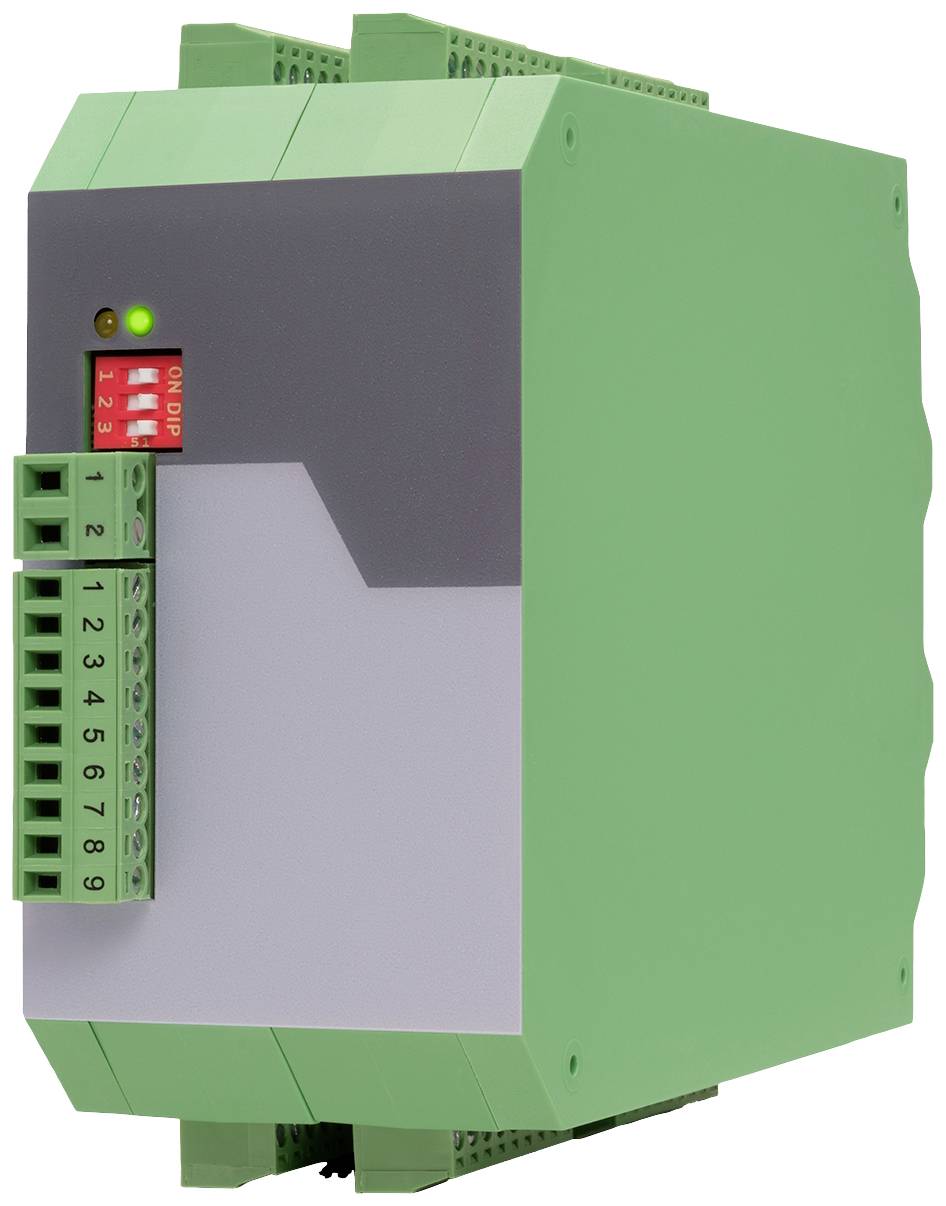

Industrijska naprava pravokotne oblike, zeleno-sive barve, z priključnimi sponkami in LED-prikazovalnikom na sprednji strani.

Vrsta izdelka

vhodno-izhodni modul

Vmesnik

vijačna sponka

Vrsta

GV228

Obratovalna napetost

10 - 30 V/DC

Višina

118 mm

Podatkovni list izdelka (PDF)

Dostava sre.,14.10.

1 kos - zaloga Nemčija (Samo do izteka zaloge)

Število

kos - zaloga Nemčija

Skupaj (689,00 € / Kos)

689,00 €

z DDV

Samo 35,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Motrona GV228 vhodno-izhodni modul vijačna sponka Število digitalnih izhodov: 8 Število digitalnih vhodov: 1

1 impulzni vhod v formatu A, B, Z [HTL] ali A, /A, B, /B, Z, /Z [RS422]
Vhodna frekvenca do 250 kHz [HTL] ali 1 MHz [RS422 / TTL]
8 push-pull izhodnih stopenj
Formati, ki ustrezajo formatom vhodnih signalov, vendar z individualno dodelitvijo izhodne ravni za vsak izhod

Tehnične specifikacije

Napajanje Vhodna napetost: 10 … 30 VDC
Zaščitno vezje napajanja: zaščita pred obratno polarnostjo
Napajanje Preostalo valovanje: ≤ 10 % pri 24 VDC
Napajalna napetost Poraba toka: približno 25 mA, z napajanjem dajalnika brez obremenitve
Vrsta priključka za napajanje: vijačne sponke, 1,5 mm² / AWG16
Napajalna izhodna napetost kodirnika 1: 24 VDC (pribl. 0,8 V nižja od napajalne napetosti)
Izhodni tok napajanja senzorja: največ 250 mA, (električno priključen na napajanje naprave)
Napajalna izhodna napetost senzorja 2: 5 VDC
Izhodni tok napajanja senzorja: največ 500 mA, (električno priključen na napajanje naprave)
Zaščitno vezje napajanja kodirnika: odpornost na kratek stik
Napajanje senzorja Vrsta priključka: vijačne sponke, 1,5 mm², 9-polni
Napajanje dajalnika Druge možnosti: a) Zunanje prek ločenega vira b) Prek istega vira, ki napaja tudi razdelilnik (10…30V)
Inkrementalni nivo vhodnega signala (preklopljiv):
RS422 / TTL (diferenčna napetost> 0,5 V); HTL razlika (diferencialna napetost> 2V)
HTL (asimetrično): NIZKO 0 ... 6 V, VISOKO 8 ... 40 V
TTL (neuravnotežen): NIZEK< 0,8 V, VISOKA> 2,0 V
Inkrementalne vhodne sledi: asimetrične: A, B, Z ali simetrične: A, /A, B, /B, Z, /Z
Inkrementalna vhodna frekvenca: največ 1 MHz z RS422 / TTL; največ 500 kHz z diferencialom HTL; največ 250 kHz pri SE TTL / SE HTL
Vrsta inkrementalne vhodne povezave: vijačne sponke, 1,5 mm² / AWG16
Inkrementalni izhodi Število izhodov: 8
Inkrementalni izhodi Izhodna logika: push-pull
Inkrementalni izhodi Raven signala: 5 … 30 V (lahko se napaja prek ustreznega zunanjega priključka COM+)
Inkrementalni izhodni čas zakasnitve signala: približno 160 ns
Inkrementalni izhodi Izhodni tok: 30 mA max
Inkrementalni izhodi Zaščitno vezje: odpornost proti kratkemu stiku
Inkrementalni izhodi Vrsta povezave: vijačne sponke, 1,5 mm² / AWG16
Galvanska izolacija GT222 / GT224: Galvanska izolacija med vhodom in izhodom ter vsemi
Galvanska izolacija GT228: Izhodi med seboj.
Prikazovalni elementi Število: 2 LED
Elementi za prikaz funkcij: 1 x zelena za pripravljenost za delovanje; 1 x rumena za zaznavanje napak na vhodih A, B, Z
Delovanje pri temperaturi okolice: -20 °C … +60 °C (brez kondenzacije)
Temperatura okolja pri shranjevanju: -30 °C … +75 °C (brez kondenzacije)
Stopnja napak MTBF v letih (neprekinjeno delovanje pri 60 °C): 85,4 a

Vrsta izdelka: vhodno-izhodni modul

Vmesnik: vijačna sponka

Vrsta: GV228

Obratovalna napetost: 10 - 30 V/DC

Višina: 118 mm

Dolžina: 140 mm

Širina: 34 mm

Število digitalnih vhodov: 1

Število digitalnih izhodov: 8

Mere: (D x Š x V) 140 x 34 x 118 mm

Kontrolne LED diode: da

Proizv. št. delov: 7186.5028

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2899369 Motrona 7186.5028 GV228 vhodno-izhodni modul vijačna sponka Število digitalnih izhodov: 8 Število digitalnih vhodov: 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2899369 Motrona 7186.5028 GV228 vhodno-izhodni modul vijačna sponka Število digitalnih izhodov: 8 Število digitalnih vhodov: 1

Opis

Ta 8-kratni razdelilnik impulzov je zelo kompakten, prostorsko varčen in izjemno vsestranski razdelilnik za signale iz inkrementalnih dajalnikov in merilnih sistemov. Naprava nima električne izolacije.

Besedilo je strojno prevedeno.
