Name: PCE Instruments PCE-PA 8000-ICA analizator omrežja Kalibrirano (ISO) 1 fazna, 3 fazna s funkcijo zapisovalnika, vklj. to
Brand: PCE Instruments
SKU: 3812650
Availability: BackOrder

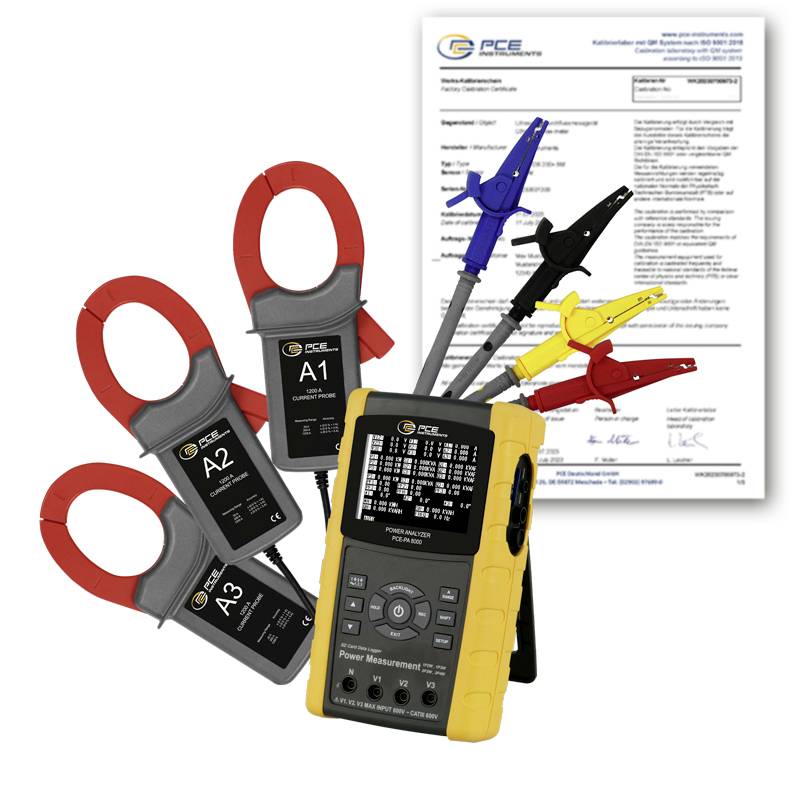

Prenosni merilnik električne moči s tremi tokovnimi kleščami in merilnimi vodi, prikazan s kalibracijskim spričevalom v ozadju.

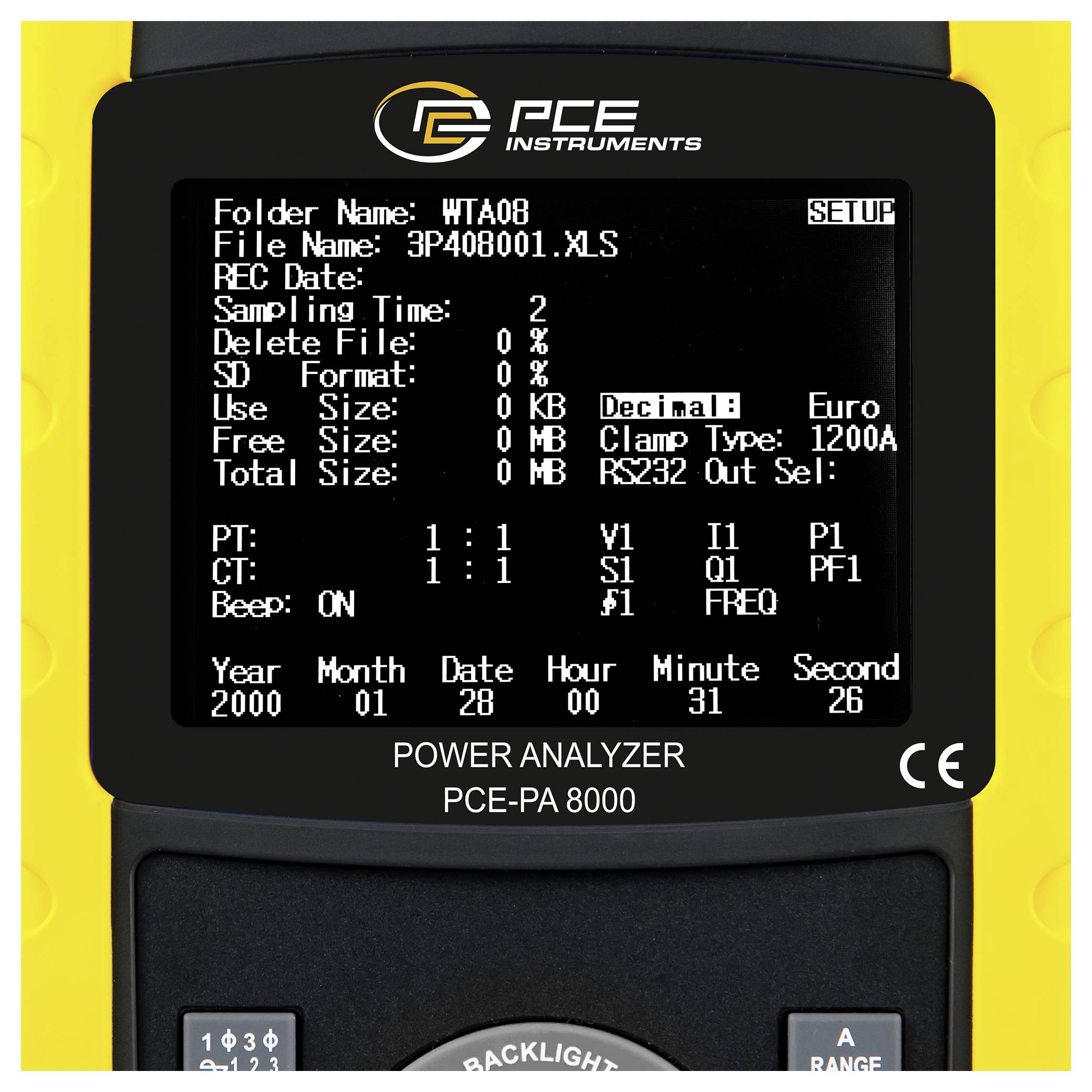

Prenosni analizator moči PCE Instruments s prikazanim menijem nastavitev z vnosoma za ime datoteke, čas vzorčenja, vrsto sponke in nastavitve datuma/časa.

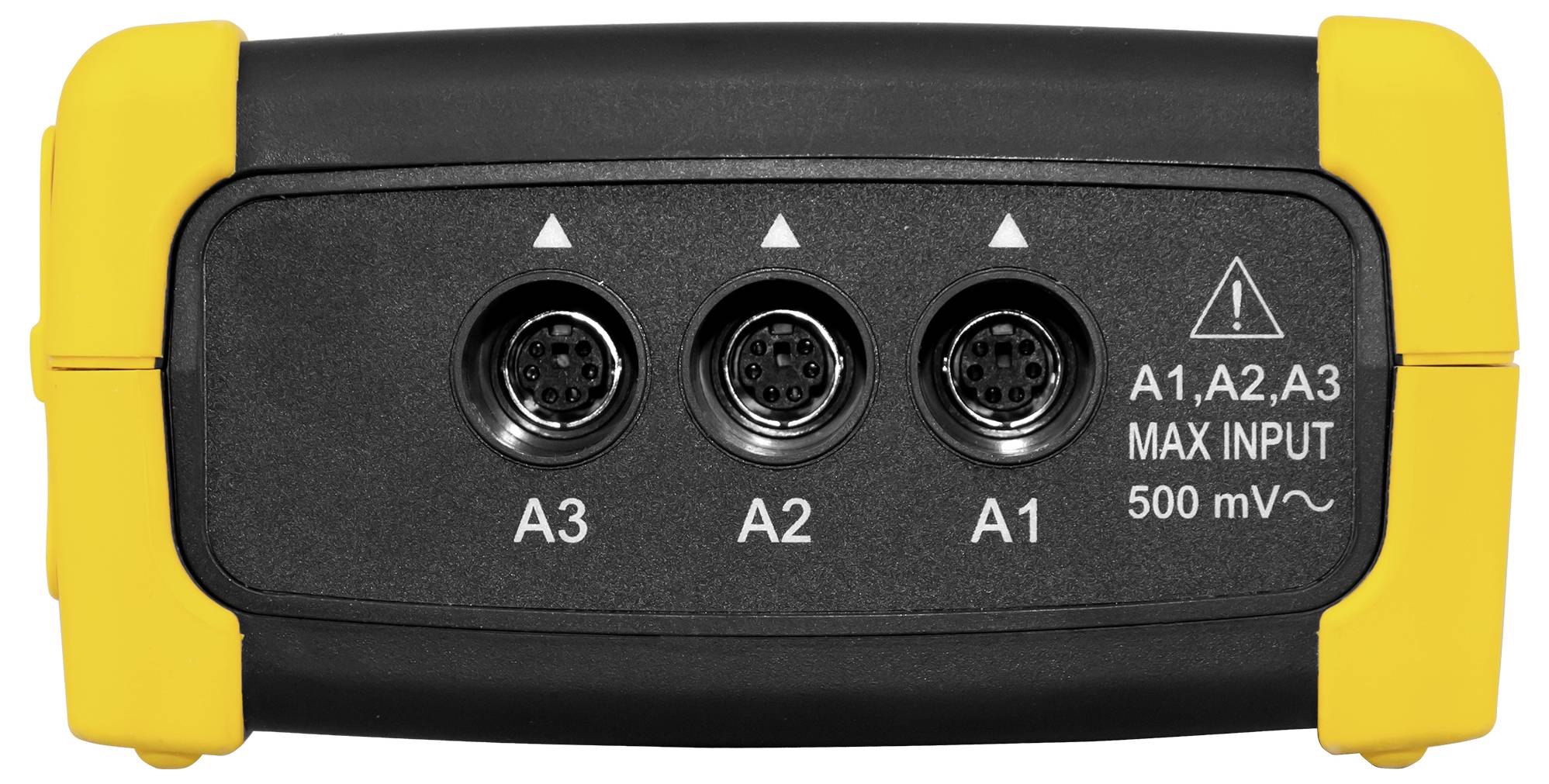

Čelna plošča elektroopreme s tremi krožnimi vhodnimi priključki, označenimi A3, A2 in A1, ter opozorilnim besedilom "A1,A2,A3 NAJVEČ VHOD 500 mV~".

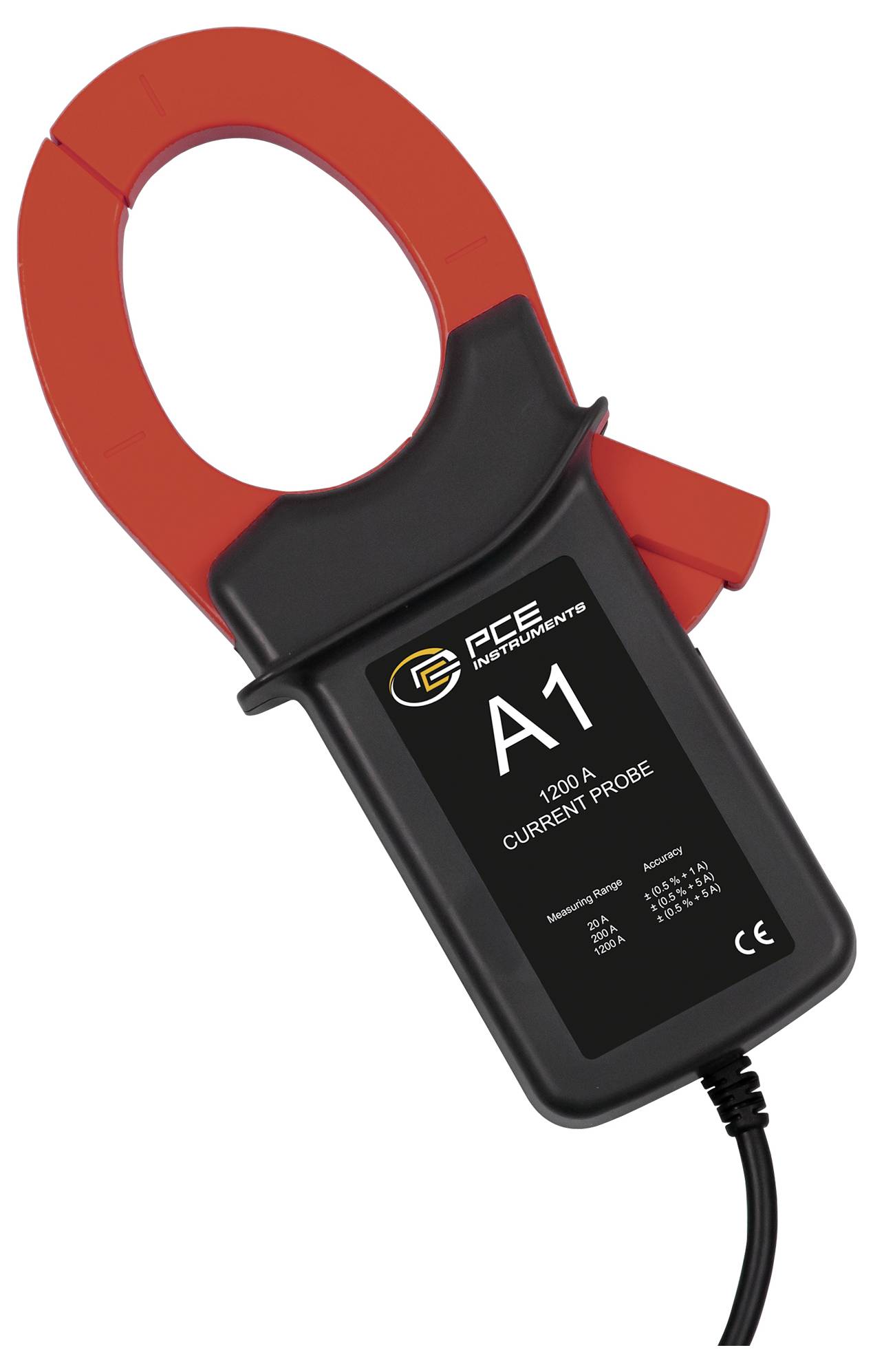

Stiskalni ampermeter z rdečimi čeljustmi in črnim telesom z oznako 'A1', '1200 A tokovni senzor', prikazan na belem ozadju.

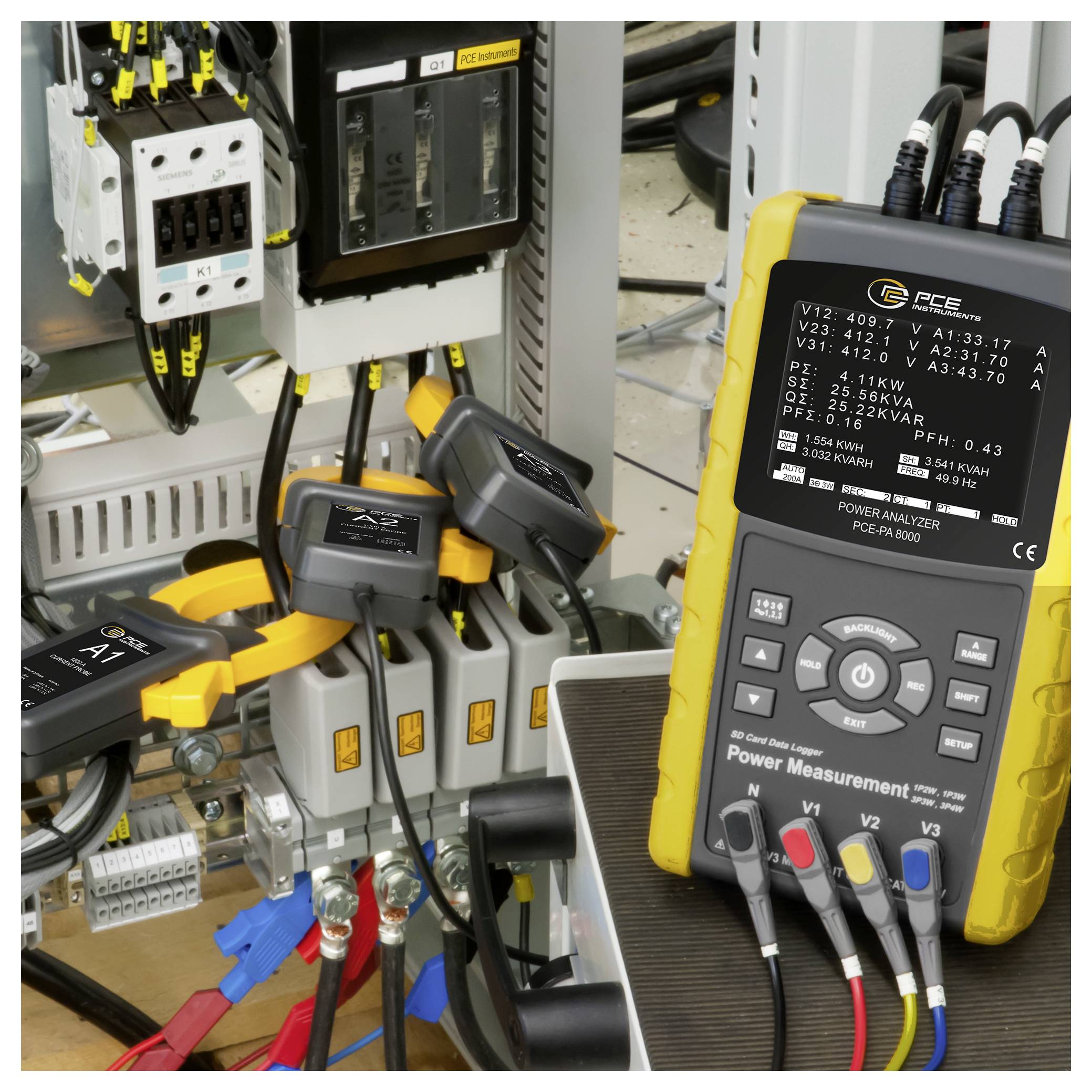

Prenosni analizator moči, priključen na električne napeljave v elektrorazdelilniku, prikazuje meritve napetosti, toka in moči na zaslonu.

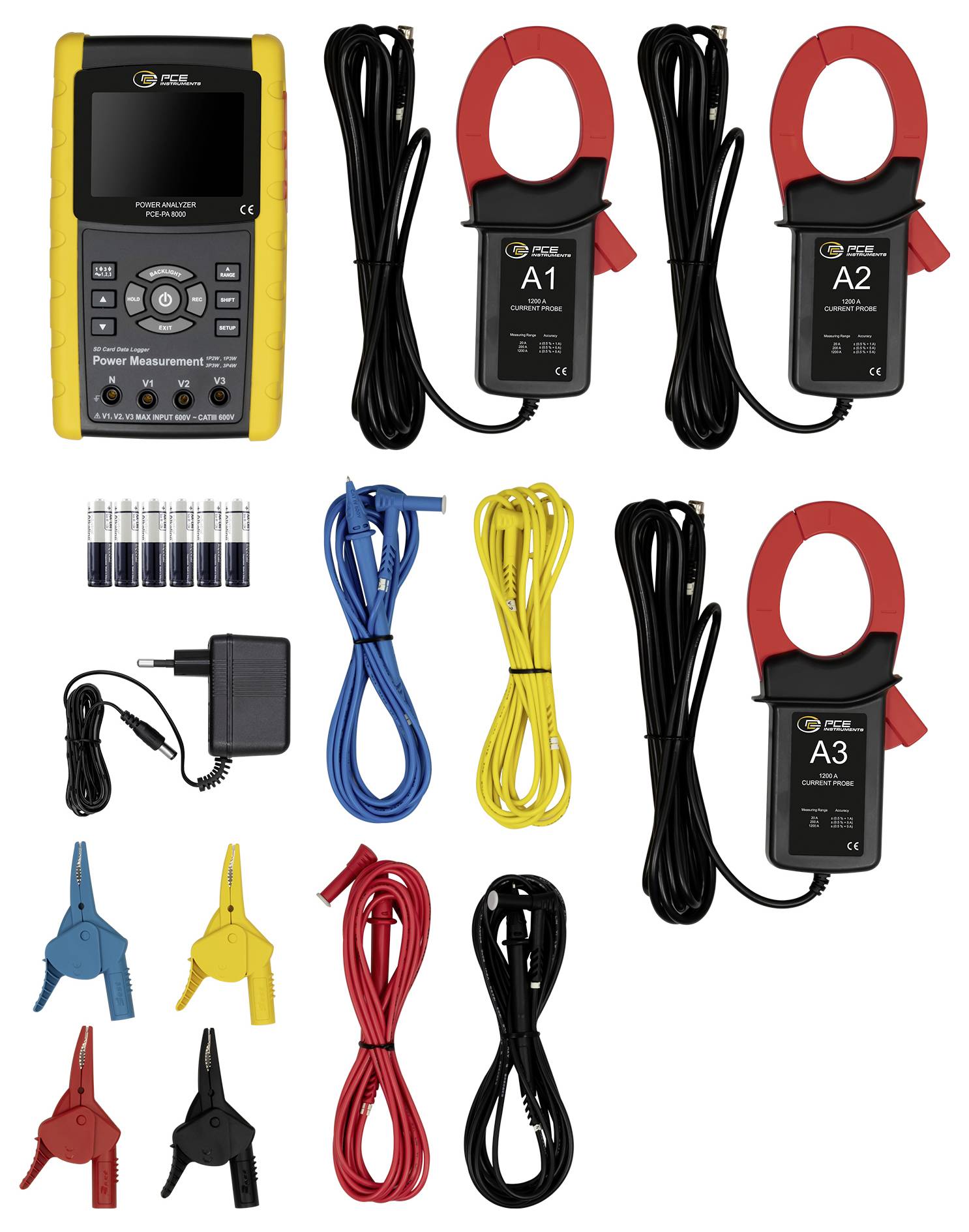

Prenosljiv komplet za merjenje moči z ročnim merilnikom, tremi stisnjenimi senzorji, preskusnimi vodniki, krokodilnimi sponkami, baterijami in polnilnikom.

1/6

Dodatne informacije

Podatkovni list izdelka (PDF)

Dostava pon.,1.2.2027

Število

kos - zaloga Nemčija

Skupaj (2605,00 € / Kos)

2605,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Trifazni merilnik električne energije PCE Instruments PCE-PA 8000-ICA

Analiza 3-fazne moči v 3-faznih/4-žičnih, 3-faznih/3-žičnih, 1-faznih/2-žičnih in 1-faznih/3-žičnih omrežjih
Merjenje toka in napetosti True RMS
Merjenje delovne, navidezne in jalove moči
Določanje faznega kota in faktorja moči
Merjenje delovne, navidezne in jalove energije
Merjenje napetosti do 600 V (AC)
Merjenje toka do 1200 A (AC)
Izpolnjuje varnostne standarde IEC 1010 in CAT III 600V
Vgrajen koledar z uro v realnem času
Snemanje izmerjenih vrednosti na SD kartico
Podatki se shranijo kot Excelova datoteka za lažjo analizo in nadaljnjo uporabo.
Meritve v živo na računalniku so možne prek dodatnega podatkovnega kabla.
Velik 3,7-palčni matrični zaslon
vključno s certifikatom o kalibraciji ISO

Tehnične specifikacije

Izmenični tok (AC)
Merilno območje 10 ... 600 V
Ločljivost 0,1 V
Natančnost ±(0,5 % +0,5 V)
Preobremenitev 720 V RMS
Izmenični tok AC
Merilno območje 0,2 ... 10 A
Ločljivost 0,001 A
Natančnost ±(0,5 % + 1 A)
Preobremenitev 1300 A s tokovnimi kleščami
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 10 ... 20 A
Ločljivost 0,01 A
Natančnost ±(0,5 % + 1 A)
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 0,2 ... 100 A
Ločljivost 0,01 A
Natančnost ±(0,5 % + 5 A)
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 100 ... 200 A
Ločljivost 0,1 mA
Natančnost ±(0,5 % + 5 A)
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 0,2 ... 1000 A
Ločljivost 0,1 mA
Natančnost ±(0,5 % + 5 A)
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 1000 ... 1200 A
Resolucija 1 A
Natančnost ±(0,5 % + 5 A)
Frekvenčno območje 40 ... 1000 Hz
Aktivna moč
Merilno območje 0 ... 9,999 kW
Ločljivost 0,001 kW
Natančnost ±(1 % +0,008 kW)
Aktivna moč
Merilno območje. 10 kW
Merilno območje. 99,99 kW
Ločljivost 0,01 kW
Natančnost ±(1 % +0,08 kW)
Aktivna moč
Merilno območje 100 ... 999,9 kW
Ločljivost 0,1 kW
Natančnost ±(1 % +0,8 kW)
Aktivna moč
Merilno območje 1 ... 9,999 MW
Ločljivost 0,001 MW
Natančnost ±(1 % +0,008 MW)
Reaktivna moč
Merilno območje 0 ... 9,99 kVAR
Ločljivost 0,001 kVAR
Natančnost ±(1 % +0,008 kVAR)
Reaktivna moč
Merilno območje 10 ... 99,9 kVAR
Ločljivost 0,01 kVAR
Natančnost ±(1 % + 0,08 kVAR),
Reaktivna moč
Merilno območje 100 ... 999,9 kVAR
Ločljivost 0,1 kVAR
Natančnost ±(1 % +0,8 kVAR)
Reaktivna moč
Merilno območje 1 ... 9,9 MVAR
Ločljivost 0,001 MVAR
Natančnost ±(1 % +0,008 MVAR)
Fazni kot
Merilno območje -180 ... +180°
Ločljivost 0,1°
Natančnost ±1°
Navidezna moč
Merilno območje 0 ... 9,9 kVA
Ločljivost 0,001 kVA
Natančnost ±(1 % +0,008 kVA),
Navidezna moč
Merilno območje 10 ... 99,99 kVA
Ločljivost 0,01 kVA
Natančnost ±(1 % +0,08 kVA)
Navidezna moč
Merilno območje 100 ... 999,9 kVA
Ločljivost 0,1 kVA
Natančnost ±(1 % +0,8 kVA)
Navidezna moč
Merilno območje 1 ... 9,99 MVA
Ločljivost 0,001 MVA
Natančnost ±(1 % +0,008 MVA),
Faktor učinkovitosti
Merilno območje 0 ... 1
Ločljivost 0,01
Natančnost ±0,04
Učinkovita energija
Merilno območje 0 ... 9,9 kWh
Ločljivost 0,001 kWh
Natančnost ±(1 % + 0,008 kWh)
Učinkovita energija
Merilno območje 10 ... 99,9 kWh
Ločljivost 0,01 kWh
Natančnost ±(1 % + 0,08 kWh)
Učinkovita energija
Merilno območje 100 ... 999,9 kWh
Ločljivost 0,1 kWh
Natančnost ±(1 % + 0,8 kWh)
Učinkovita energija
Merilno območje 1 ... 9,99 MWh
Ločljivost 0,001 MWh
Natančnost ±(1 % + 0,008 MWh)
Navidezna energija
Merilno območje 0 ... 9,9 kVAh
Ločljivost 0,001 kVAh
Natančnost ±(1 % +0,008 kVAh)
Navidezna energija
Merilno območje 10 ... 99,9 kVAh
Ločljivost 0,01 kVAh
Natančnost ±(1 % +0,08 kVAh)
Navidezna energija
Merilno območje 100 ... 999,9 kVAh
Ločljivost 0,1 kVAh
Natančnost ±(1 % +0,8 kVAh)
Navidezna energija
Merilno območje 1 ... 9,9 MVAH
Ločljivost 0,001 MVAH
Natančnost ±(1 % + 0,008 kVAh)
Reaktivna energija
Merilno območje 0 ... 9,9 kvarh
Ločljivost 0,001 kvarh
Natančnost ±(1 % + 0,008 kVARh)
Reaktivna energija
Merilno območje 10 ... 99,9 kvarh
Ločljivost 0,01 kvarh
Natančnost ± (1 % + 0,08 kVARh)
Reaktivna energija
Merilno območje 100 ... 999,9 kvarh
Ločljivost 0,1 kvarh
Natančnost ±(1 % + 0,8 kVARh)
Reaktivna energija
Merilno območje 1 ... 9,99 MVARh
Ločljivost 0,001 MVARh
Natančnost ±(1 % + 0,008 KVARH),
Frekvenca
Merilno območje 45 ... 65 Hz
Ločljivost 0,1 Hz
Natančnost 0,1 Hz
Splošni tehnični podatki
Merilne funkcije HOLD
Vrsta zaslona: LCD z osvetlitvijo ozadja
Velikost zaslona 3,7 palca
Pomnilniški medij SD kartica
Zmogljivost shranjevanja 2 GB
Interval shranjevanja 2 sekundi
Interval shranjevanja do 120 min.
Vmesnik USB, RS232
Standard(i) IEC 1010
Poraba toka merilne naprave: 300 mA DC
Poraba toka tokovne klešče 34 mA DC
Največji premer kabla 50 mm
Varnostni standard CAT III 600 V
Zaščita pred preobremenitvijo: Napetost AC 720 V / Tok AC 1300 A
Dimenzije tokovnih klešč: 210 x 85 x 33 mm
Izbira merilnega območja: Samodejno, Ročno
Jezik menija: angleščina (ZDA), angleščina (VB)
Zaščitni razred (naprava) IP21
9V napajalnik
Vrsta vtiča: Naprava - Europlug
Polnilna baterija 8 x 1,5 V AA baterija, alkalna manganova
Kapaciteta 3000 mAh
Delovni pogoji 0 ... 50 °C, 0 ... 80 % relativne vlažnosti
Pogoji shranjevanja 0 ... 50 °C, 0 ... 80 % relativne vlažnosti
Dimenzije (D x Š x V) 225 x 125 x 64 mm
Teža: 811,5 g

Vtič: Ne

Vrsta izdelka: analizator omrežja

Merilna kategorija: CAT III 600 V

Prikaz (podrobnosti): LCD

Prepoznavanje faz: da (integrirano)

Prepoznavanje zaščitnega vodnika: ne

: ISO

Oskrba z napetostjo: 9 V

Mere: (D x Š x V) 225 x 125 x 64 mm

Teža: 948 g

Zmogljivost umerjanja: vključno s certifikatom o kalibraciji ISO

Vrsta meritve: 1 fazna
3 fazna

Značilnosti: s funkcijo zapisovalnika
vklj. tokovne klešče

Širina: 125 mm

Višina: 64 mm

Dolžina: 225 mm

Vmesnik: USB
RS-232

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3812650 PCE Instruments PCE-PA 8000-ICA analizator omrežja Kalibrirano (ISO) 1 fazna, 3 fazna s funkcijo zapisovalnika, vklj. to

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3812650 PCE Instruments PCE-PA 8000-ICA analizator omrežja Kalibrirano (ISO) 1 fazna, 3 fazna s funkcijo zapisovalnika, vklj. to

Opis

Trifazni merilnik električne energije omogoča merjenje in beleženje moči v enofaznem in trifaznem tokokrogu. Dolgoročne meritve je mogoče izvajati s trifaznim merilnikom moči. Merilna naprava shranjuje merilne podatke na vtični SD-kartici v formatu XLS. To omogoča priročno vrednotenje merilnih podatkov na računalniku. Interval snemanja je od 2 ... 7200 sekund prosto izbirnih.

Merilnik energije lahko izvaja meritve energije ter določa faktor moči in fazni kot. Tokovne klešče trifaznega števca električne energije se lahko uporabljajo za premere vodnikov do 50 mm. Zato je merilna naprava idealna za uporabo v omrežju za oskrbo z energijo. Velik 3,7-palčni zaslon omogoča hiter pregled vseh meritev. To omogoča hitro analizo trenutno izmerjenih vrednosti in zagotavlja pregled toka, napetosti in porabe energije.
