Name: PCE Instruments PCE-PA 8300-1-ICA analizator omrežja Kalibrirano (ISO) 3 fazna s funkcijo zapisovalnika, vklj. tokovne k
Brand: PCE Instruments
SKU: 3812651
Availability: BackOrder

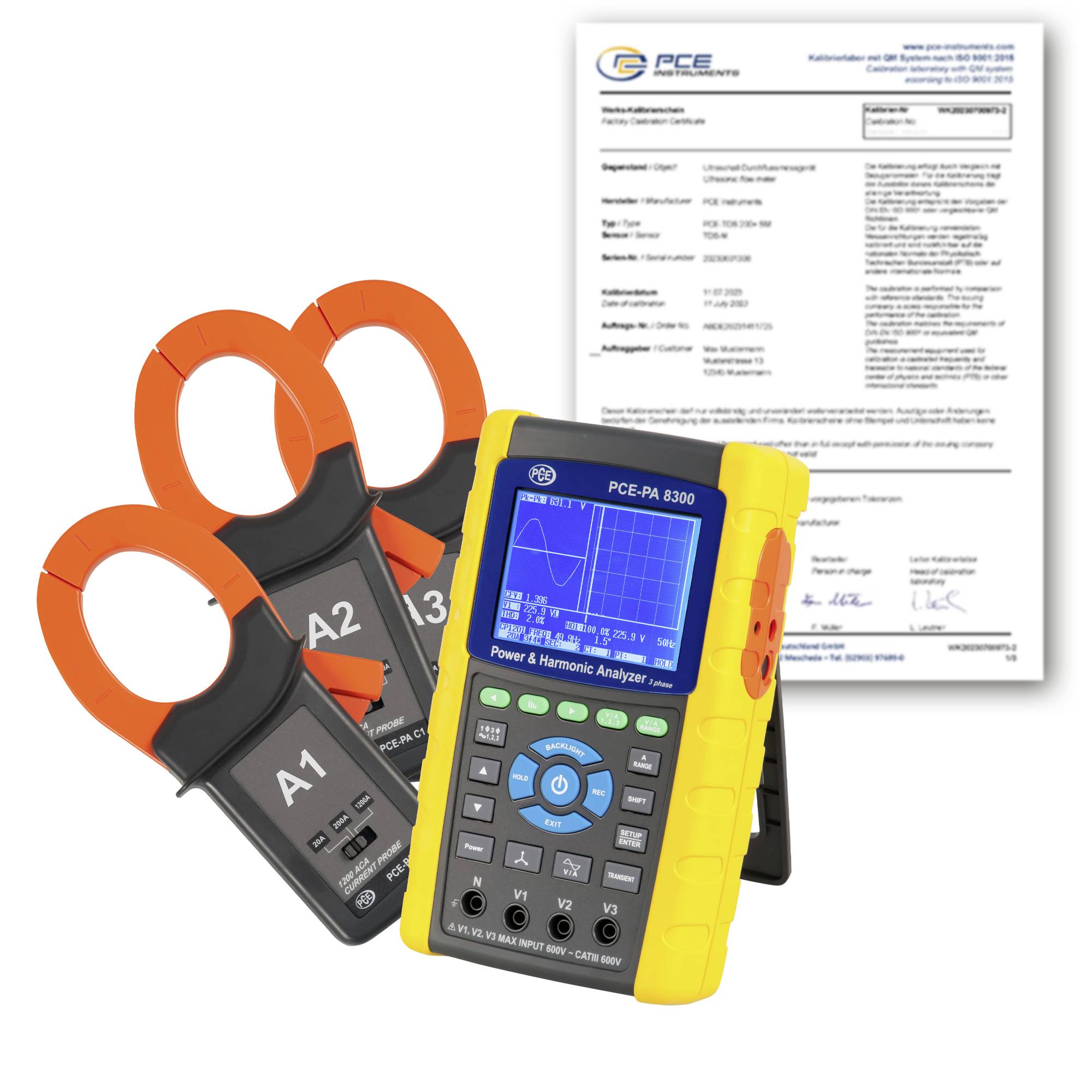

Analizator moči in harmonikov s tremi sponkami v stiskalu spredaj od dokumenta o kalibracijskem certifikatu.

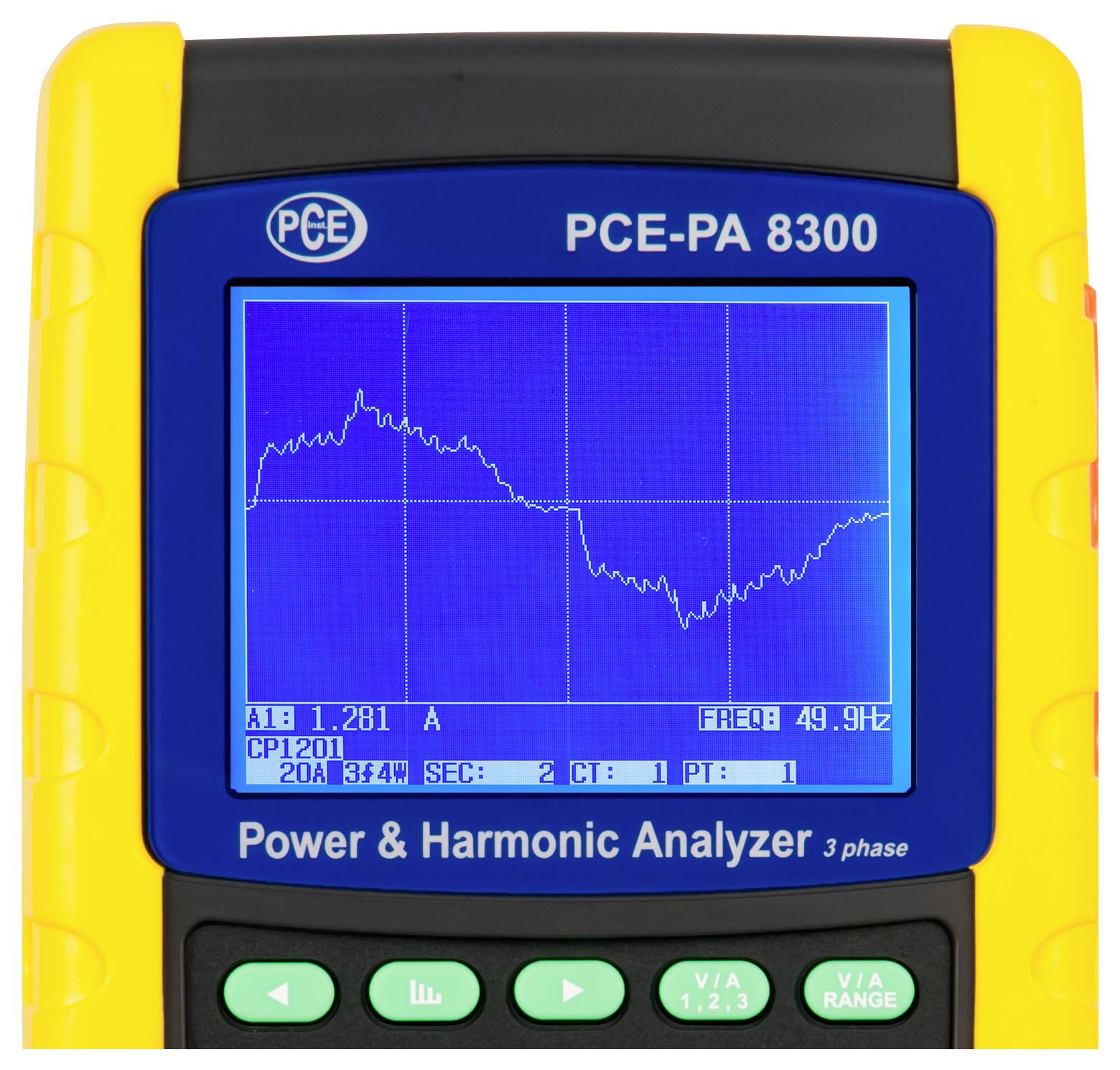

Prenosni analizator moči in harmonikov PCE-PA 8300 s prikzanim modrim zaslonom, na katerem je vidna nihajni oblik in odčitek frekvence 49,9 Hz.

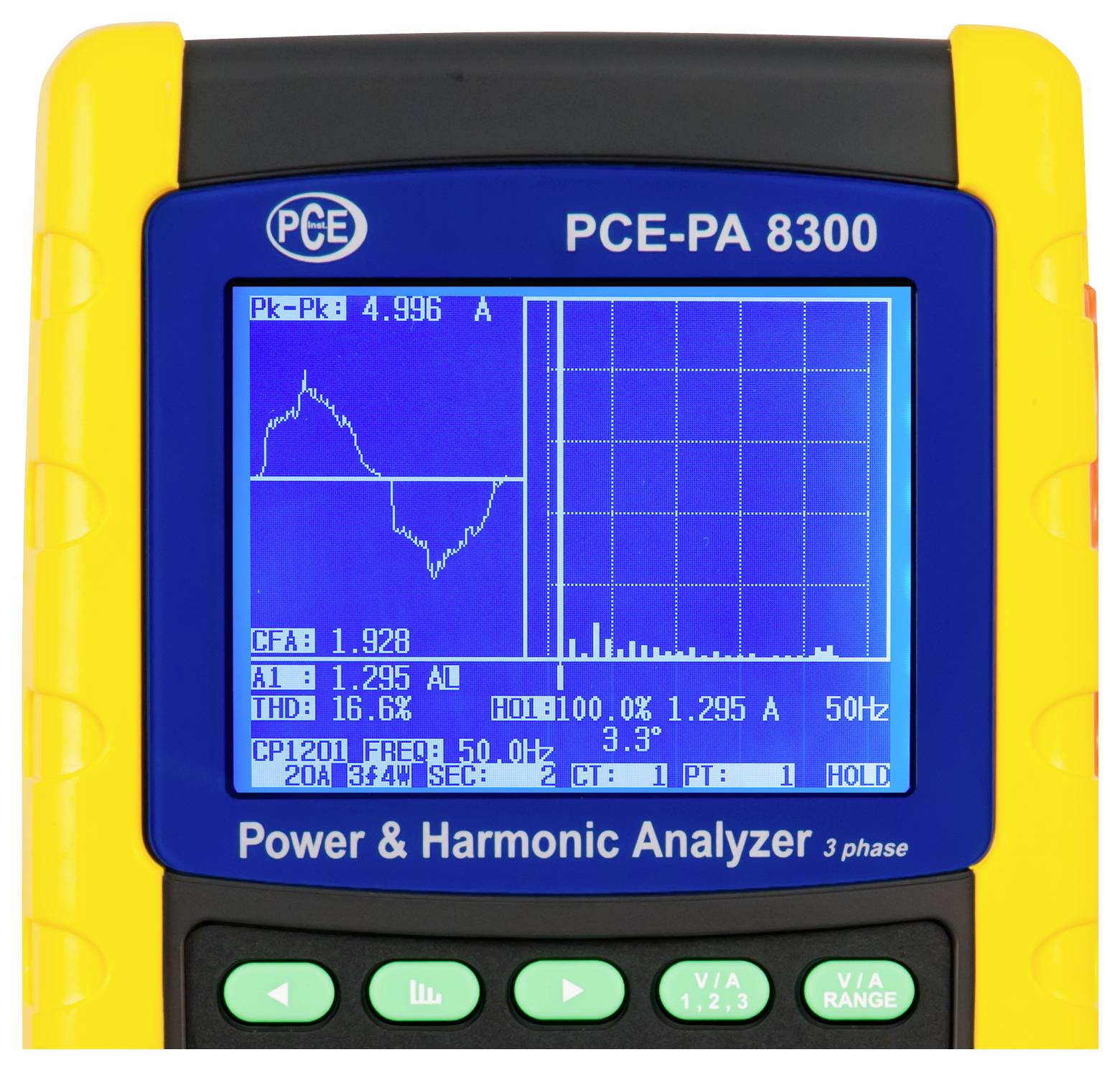

Ročni analizator moči in harmonikov PCE-PA 8300, ki prikazuje valovno obliko in spektralne odčitke na modrem zaslonu.

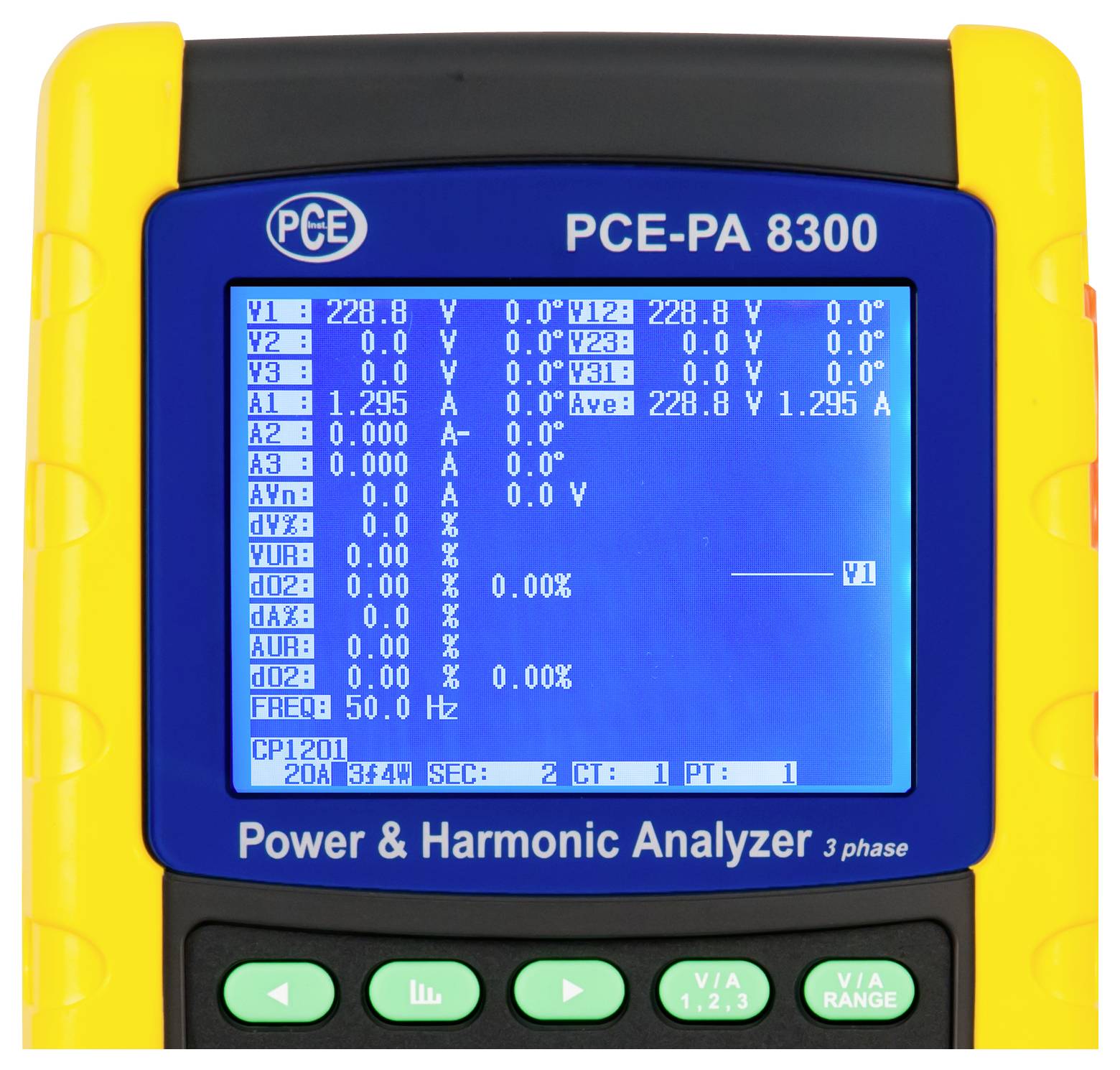

PCE-PA 8300 analizator moči in harmonikov za tri faze, prikazuje napetost, tok in frekvence na zaslonu.

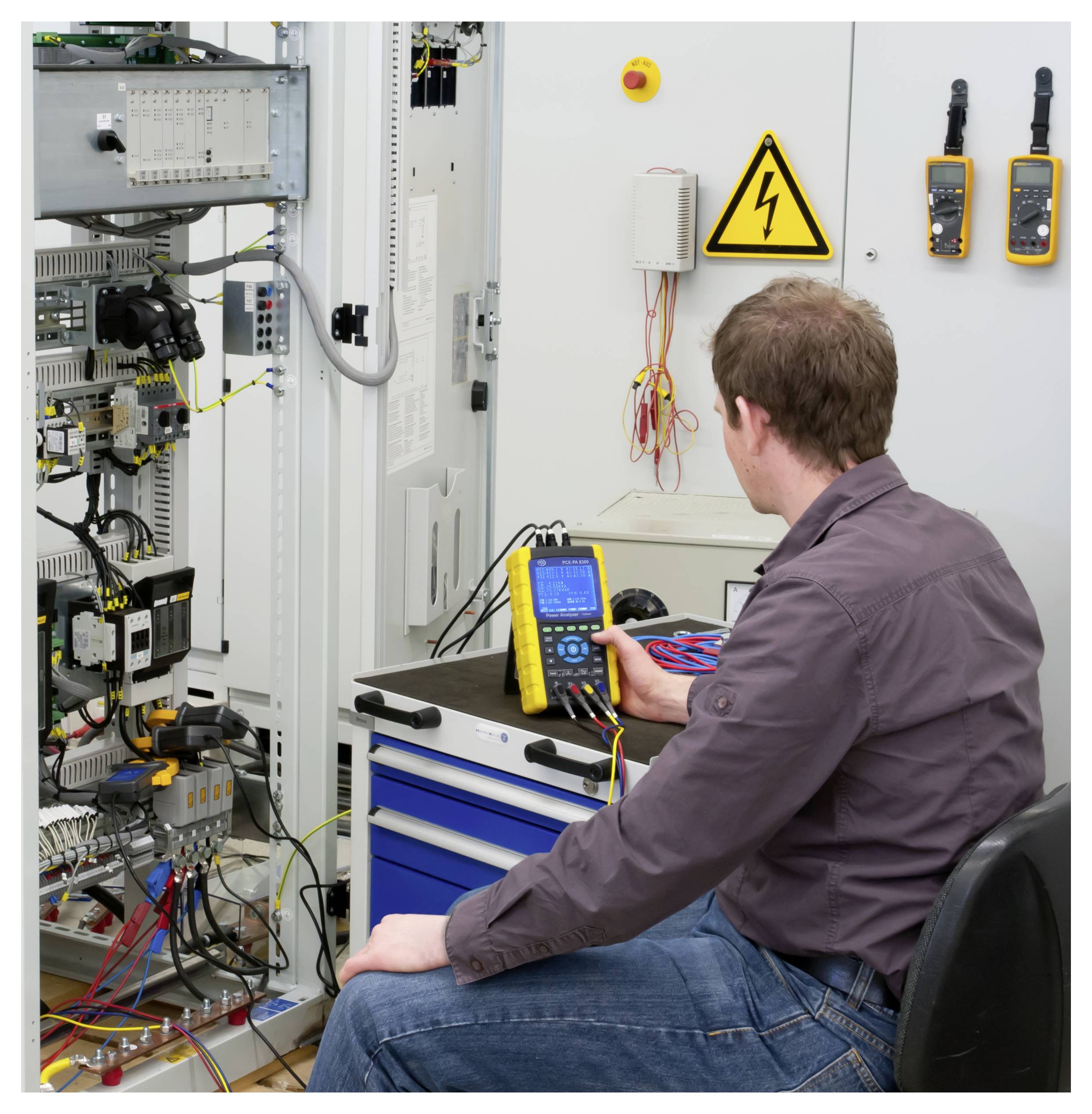

Tehniker testira električno krmilno ploščo s prenosnim merilnikom v delavnici, blizu znaka opozorila za visoko napetost.

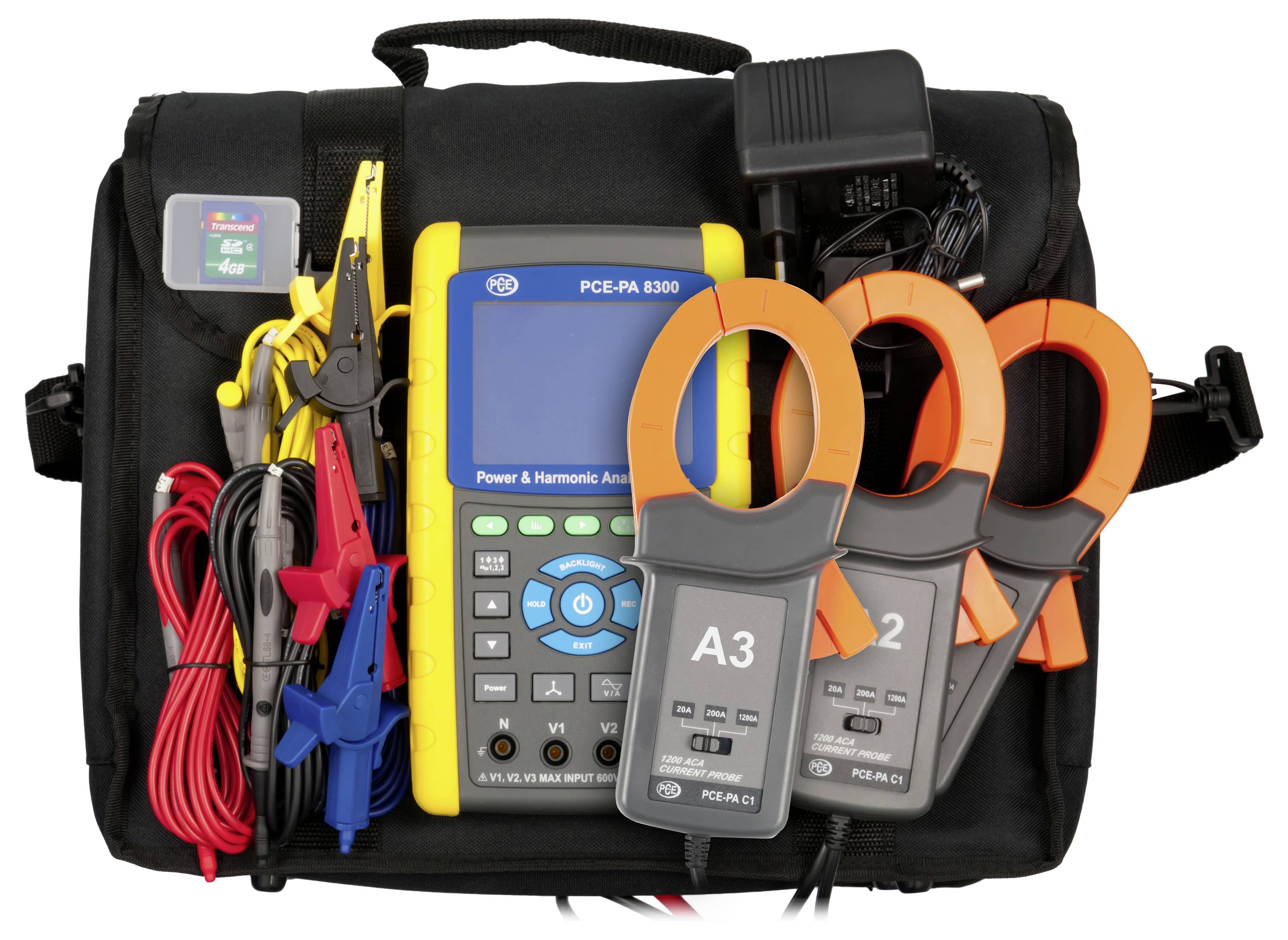

Prenosni komplet za analizo moči v črnem transportnem kovčku, ki vključuje testne vodnike, sponke, rumeni ročni merilnik in tri sensorje s stiskalom, označene z A3, 2 in 3.

1/6

Dodatne informacije

Podatkovni list izdelka (PDF)

Dostava čet.,17.12.2026

Število

kos - zaloga Nemčija

Skupaj (4315,00 € / Kos)

4315,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Merilnik moči PCE Instruments PCE-PA 8300-1-ICA

Analizator 3-fazne moči in motenj v omrežju
Merjenje do 1200 A AC
Harmonična in harmonična analiza
Merjenje navidezne, aktivne in jalove moči
Merjenje faktorja moči
Priključiti je mogoče tokovne klešče različnih proizvajalcev.
Shranjevanje na SD-kartico
Nastavljiv interval pomnilnika
Merljivo do 600 V AC
Merjenje faznega kota / frekvence
Grafični prikaz s harmonično predstavitvijo
Robustno ohišje
Samodejna izbira območja (AC V)
vključno s certifikatom o kalibraciji ISO

Tehnične specifikacije

Izmenični tok (AC)
Merilno območje 10 ... 600 V
Natančnost ±(0,5 % +0,5 V)
Preobremenitev 720 V RMS
Izmenični tok AC
Merilno območje 0,2 ... 10 A
Ločljivost 0,001 A
Natančnost ±(0,5 % + 0,1 A)
Preobremenitev 1300 A s tokovnimi kleščami
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 10 ... 20 A
Ločljivost 0,01 A
Natančnost ±(0,5 % + 0,1 A)
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 0,2 ... 100 A
Ločljivost 0,01 mA
Natančnost ±(0,5 % + 0,5 A)
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 100 ... 200 A
Ločljivost 0,1 A
Natančnost ±(0,5 % + 0,5 A)
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 0,2 ... 1000 A
Ločljivost 0,1 mA
Natančnost ±(0,5 % + 5 A)
Frekvenčno območje 40 ... 1000 Hz
Izmenični tok AC
Merilno območje 1000 ... 1200 A
Resolucija 1 A
Natančnost ±(0,5 % + 5 A)
Frekvenčno območje 40 ... 1000 Hz
Aktivna moč
Merilno območje 0 ... 9,999 kW
Ločljivost 0,001 W
Natančnost ±(1 % +0,008 kW)
Aktivna moč
Merilno območje. 10 kW
Merilno območje. 99,99 kW
Ločljivost 0,01 kVAR
Natančnost ±(1 % + 0,08 kW) W
Aktivna moč
Merilno območje 100 ... 999,9 kW
Ločljivost 0,1 kW
Natančnost ±(1 % +0,8 kW)
Aktivna moč
Merilno območje 1 ... 9,999 MW
Ločljivost 0,001 MW
Natančnost ±(1 % +0,008 MW)
Reaktivna moč
Merilno območje 0 ... 9.999 kVAR
Ločljivost 0,001 kVAR
Natančnost ±(1 % +0,008 kVAR)
Reaktivna moč
Merilno območje 10 ... 99,99 kVAR
Ločljivost 0,01 kVAR
Natančnost ±(1 % +0,08 kVAR)
Reaktivna moč
Merilno območje 100 ... 999,9 kVAR
Ločljivost 0,1 kVAR
Natančnost ±(1 % +0,8 kVAR)
Reaktivna moč
Merilno območje 1 ... 9.999 MVAR
Ločljivost 0,001 MVAR
Natančnost ±(1 % +0,008 MVAR),
Fazni kot
Merilno območje -180 ... +180°
Ločljivost 0,1°
Natančnost ±1°
Navidezna moč
Merilno območje 0 ... 9.999 kVA
Ločljivost 0,001 kVA
Natančnost ±(1 % +0,008 kVA)
Navidezna moč
Merilno območje 10 ... 99,99 kVA
Ločljivost 0,01 kW
Natančnost ±(1 % +0,08 kVA),
Navidezna moč
Merilno območje 100 ... 999,9 kVA
Ločljivost 0,1 kVA
Natančnost ±(1 % +0,8 kVA)
Navidezna moč
Merilno območje 1 ... 9.999 MVA
Ločljivost 0,001 MVA
Natančnost ±(1 % +0,008 MVA)
Faktor učinkovitosti
Merilno območje 0 ... 1
Ločljivost 0,01
Natančnost ±0,04
Učinkovita energija
Merilno območje 0 ... 9.999 kWh
Ločljivost 0,001 kVAh
Natančnost ±(2 % + 0,008 kWh)
Učinkovita energija
Merilno območje 10 ... 99,99 kWh
Ločljivost 0,01 kWh
Natančnost ±(2 % + 0,08 kWh)
Učinkovita energija
Merilno območje 100 ... 999,9 kWh
Ločljivost 0,1 kWh
Natančnost ±(2 % + 0,8 kWh)
Učinkovita energija
Merilno območje 1 ... 9,999 MWh
Ločljivost 0,001 MWh
Natančnost ±(2 % + 0,008 MWh)
Navidezna energija
Merilno območje 0 ... 9.999 kVAh
Ločljivost 0,001 kVAh
Natančnost ±(2 % +0,008 kVAh)
Navidezna energija
Merilno območje 10 ... 99,99 kVAh
Ločljivost 0,01 kVAh
Natančnost ±(2 % + 0,08 kVAh)
Navidezna energija
Merilno območje 100 ... 999,9 kVAh
Ločljivost 0,1 kVAh
Natančnost ±(2 % + 0,8 kVAh)
Navidezna energija
Merilno območje 1 ... 9.999 MVAH
Ločljivost 0,001 MVAH
Natančnost ±(2 % + 0,008 MVAh)
Reaktivna energija
Merilno območje 0 ... 9.999 kvarh
Ločljivost 0,001 kvarh
Natančnost ±(2 % +0,008 kVARh)
Reaktivna energija
Merilno območje 10 ... 99,99 kvarh
Ločljivost 0,01 kvarh
Natančnost ±(2 % +0,08 kVARh)
Reaktivna energija
Merilno območje 100 ... 999,9 kvarh
Ločljivost 0,1 kvarh
Natančnost ±(2 % +0,8 kVARh)
Reaktivna energija
Merilno območje 1 ... 9.999 MVARh
Ločljivost 0,001 MVARh
Natančnost ±(2 % + 0,008 MVARh)
Frekvenca
Merilno območje 45 ... 65 Hz
Ločljivost 0,1 Hz
Natančnost ±0,1 Hz
Merjenje harmonskih vrednosti
Merilno območje 1 ... 50 vrstno število
Tokovno območje 0,2 ... 1200 A
Napetostno območje 10 ... 600 V
Splošni tehnični podatki
Merilne funkcije HOLD
Frekvenca 40 ... 1000 Hz
Vrsta zaslona: LCD z osvetlitvijo ozadja
Velikost zaslona 3,7 palca
Pomnilniški medij SD kartica
Zmogljivost shranjevanja 4 GB
Interval shranjevanja 2 sekundi
Interval shranjevanja do 120 min.
Vmesnik RS232
Standard(i) IEC 1010
Poraba toka merilne naprave: 500 mA DC
Poraba toka tokovne klešče 34 mA DC
Največji premer kabla 50 mm
Varnostni standard CAT III 600 V
Dimenzije tokovnih klešč: 210 x 64 x 33 mm, vpenjalna čeljust: 86 mm (zunanja)
Izbira merilnega območja: Samodejno, Ročno
Jezik menija: angleščina (ZDA), angleščina (VB)
Zaščitni razred (naprava) IP20
9V napajalnik
Vrsta vtiča: Naprava - Europlug
Polnilna baterija 8 x 1,5 V AA baterija, alkalna manganova
Kapaciteta 3000 mAh
Delovni pogoji 0 ... 50 °C, 10 ... 80 % relativne vlažnosti
Pogoji shranjevanja 0 ... 50 °C, 10 ... 80 % relativne vlažnosti
Dimenzije (D x Š x V) 225 x 125 x 64 mm
Teža: 1010 g

Vrsta izdelka: analizator omrežja

Merilna kategorija: CAT III 600 V

Prikaz (podrobnosti): LCD

Prepoznavanje faz: da/da

: ISO

Oskrba z napetostjo: 9 V

Mere: (D x Š x V) 225 x 125 x 64 mm

Teža: 1010 g

Zmogljivost umerjanja: vključno s certifikatom o kalibraciji ISO

Vrsta meritve: 3 fazna

Značilnosti: s funkcijo zapisovalnika
vklj. tokovne klešče
meritve energije

Širina: 125 mm

Višina: 64 mm

Dolžina: 225 mm

Vmesnik: RS-232

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3812651 PCE Instruments PCE-PA 8300-1-ICA analizator omrežja Kalibrirano (ISO) 3 fazna s funkcijo zapisovalnika, vklj. tokovne k

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3812651 PCE Instruments PCE-PA 8300-1-ICA analizator omrežja Kalibrirano (ISO) 3 fazna s funkcijo zapisovalnika, vklj. tokovne k

Opis

Merilnik moči navdušuje s svojo enostavno uporabo. Merilnik moči shranjuje vse izmerjene vrednosti na SD kartico. Merilnik moči se lahko uporablja za merjenje moči in analizo omrežja. Izhodno moč je mogoče izmeriti z merilnikom moči do 9999 MW. Za analizo omrežja lahko merilnik moči natančno določi harmonike in alikvotne tone do 50. reda.

Vse izmerjene vrednosti so prikazane na grafičnem LCD-zaslonu. Zato ni problem prikazati popačenja omrežja z uporabo merilnika moči. Za natančno analizo omrežja in delovanja se lahko merilni podatki shranijo na pomnilniško kartico SD v prosto nastavljivem intervalu shranjevanja. To omogoča dolgoročno beleženje z merilnikom moči.
