Name: Phoenix Contact 1727816 sponka za tiskano vezje 1 mm² Število pinov 10 zelena 1 kos Piece
Brand: Phoenix Contact
SKU: 2209312
Availability: InStock

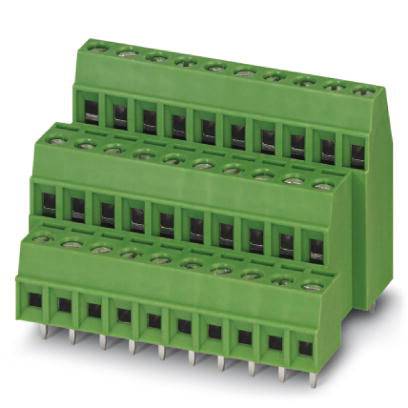

'Zelena, večstopenjska tiskana plošča s sponkami in več priključki in priključnimi mesti, primerna za električne povezave.'

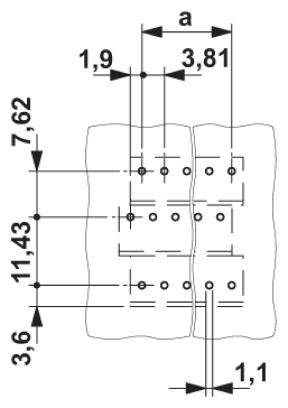

Diagram z dimenzijami: 1,9, 3,81, 3,6, 7,62, 11,43 in 1,1 v nedoločenih enotah. Prikazuje položaje in razdalje.

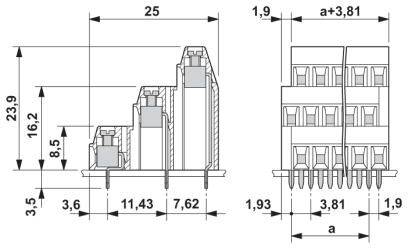

Tehnična risba konektorja z merami v milimetrih. Prikazuje stranski in čelni pogled z natančnimi dimenzijami.

1/3

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

sponka za tiskano vezje

3.81 mm

Število pozicij na vrsto

Število pinov

Podatkovni list izdelka (PDF)

Hitra dostava tor.,20.10.

70 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (23,99 € / Kos)

23,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact 1727816 sponka za tiskano vezje 1 mm² Število pinov 10 zelena 1 kos Piece

Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Tehnične specifikacije

Navojni navoj: M2
Vrsta pritrditve: valovno spajkanje
Število priključkov: 30
Vtikač: ne
Zatezni moment: 0,22 Nm ... 0,25 Nm
Površinsko spajkanje kovin (zgornja plast): kositer (5 - 7 µm Sn)
Izolacijski material: PA
Izolacijska skupina: I
Višina (višina brez spajkalnega zatiča): 23,9 mm
Dolžina zatiča: 3,5 mm
Dimenzije peresa: 0,5 x 0,9 mm
Nazivna impulzna napetost (III / 3): 2,5 kV
Nazivni presek: 1 mm²

Vrsta embalaže: Piece

Vrsta: MK3DS 1/10-3,81

Vrsta izdelka: sponka za tiskano vezje

Značilnosti: z vlečnim rokavom

RM: 3.81 mm

Število vrst: 3

Število pozicij na vrsto: 10

Število pinov: 10

Dolžina odstranjene izolacije (maks.): 5 mm

Priključek: vijačni
za tiskano vezje

Nazivni tok: 8 A

Fleksibilen prerez (min.): 0.14 mm²

Nazivni tok - zaokrožen: 8 A

Togi prerez (min.): 0.14 mm²

Fleksibilni prečni prerez (maks.): 1 mm²

Maks. prečni prerez trdnosti: 1.5 mm²

AWG min.: 26

AWG (maks.): 16

Material kontakta: Cu-zlitina, pocinkana

Material ohišja: poliamid

Barva: zelena

Proizv. št. delov: 1727816

Vsebina: 1 kos

Nazivna napetost: 160 V

Širina: 40 mm

Višina: 27.4 mm

Dolžina: 25 mm

UKCA: da
