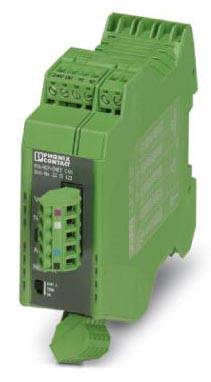

Zeleni električni relejevski modul z več priključnimi sponkami, primeren za industrijske krmilne in avtomatizacijske sisteme.

Zeleni električni relejevski modul z več priključnimi sponkami, primeren za industrijske krmilne in avtomatizacijske sisteme.

'Shematski načrt z upravljanjem vodila in priključkoma A in B. Prikazuje povezave 24 V- in 0 V-vodnikov, CAN High/Low, SHD in ozemljitve.'

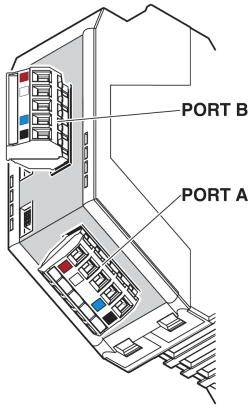

Električna shema priključka z označenima priključkoma 'Port A' in 'Port B'. Port A vsebuje barvno kodirane priključke.

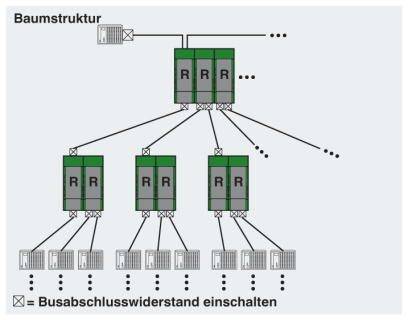

Diagram prikazuje drevesno strukturo rack-ov z opozorilom 'Vklopi zaključni upor vodila' na določenih povezavah.

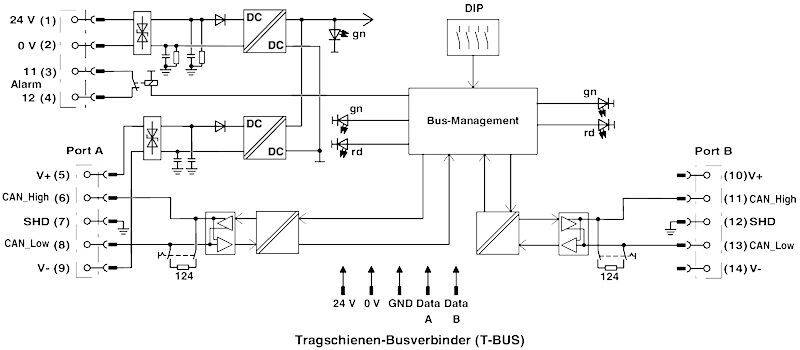

Diagram nosilnih vodil avtobusnega povezovalnika (T-BUS) prikazuje povezavo med priključkom A in B z upravljanjem vodila, DC/DC pretvorniki in CAN vodilom.

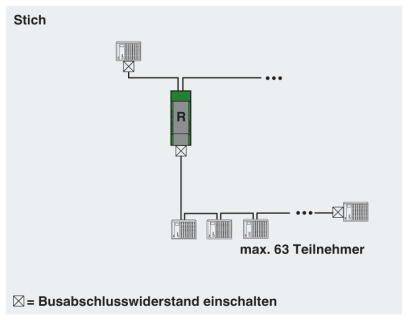

Diagram omrežja s centralnim napravo 'R', povezano z več udeleženci. Opomba: 'Vključi zaključni upor vodila'.

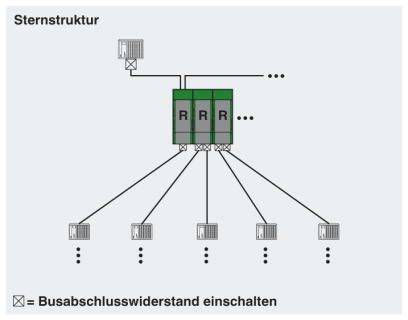

Diagram zvezdne strukture z več medsebojno povezanimi napravami. Opomba o aktiviranju zaključnega upora vodila.

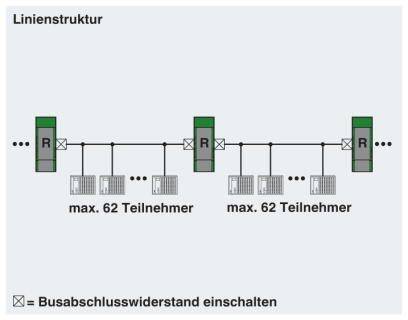

Diagram prikazuje linijsko strukturo z dvema ločenima segmentoma. Vsak odsek ima največ 62 udeležencev. Opomba: 'Vključi zaključni upor za avtobus'.

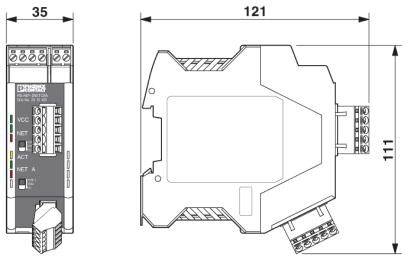

'Tehnična risba naprave z dimenzijami 35 x 121 x 111 mm.'

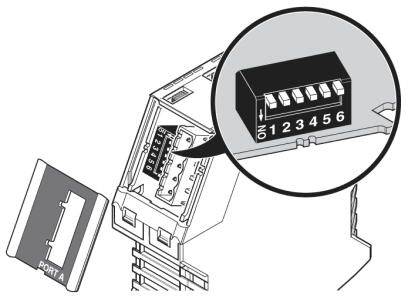

Naprava z odprtim ohišjem; povečan pogled šestpolnega priključnega bloka s številčenjem od 1 do 6.

1/10

Slika je simbolična

Phoenix Contact

Podatkovni list izdelka (PDF)

Dostava pon.,2.11.

Število

kos - zaloga Nemčija

Skupaj (425,00 € / Kos)

425,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Temperatura okolice (skladiščenje / transport): -40 ° C ... 85 °C
Globina: 121 mm
Dovoljena vlažnost zraka (delovanje): 30% ... 95% (brez kondenzacije)
Nadmorska višina: ≤ 5000 m (omejitev glej izjavo proizvajalca za delovanje nadmorske višine)
Vrsta zaščite: IP20
Neto teža: 233,47 g
Material ohišja: PA 6.6-FR
Barva: zelena
Prerez prevodnika gibljiv največ: 2,5 mm²
Najmanjši prečni prerez vodnika: 0,2 mm²
Maks. Presek prevodnika AWG: 14
Min. Presek prevodnika AWG: 24
Število vrat: 2 (CAN_High / CAN_Low)
Vrsta povezave: vtični priključek COMBICON
Dolžina prenosa: ≤ 5000 m (odvisno od hitrosti prenosa in uporabljenega protokola)
Največji presek prevodnika togo: 2,5 mm²
Najmanjši presek prevodnika togo: 0,2 mm²

Vrsta izdelka: repetitor

Vmesniki: CAN Bus

Vrsta: PSI-REP-DNET CAN

Delovna napetost: 30 V/DC

Maks. obratovalna temperatura: 60 °C

Obratovalna temperatura (min.): -20 °C

Obratovalna temperatura: -20 do 60 °C

Število izhodov: 1 x

Mere: (Š x V) 35 mm x 111 mm

Maks. poraba toka: 80 mA

Višina: 111 mm

Širina: 35 mm

Proizv. št. delov: 2313423

Izhodi: relejni izhod

Vmesniki: CAN vmesnik, v skladu z ISO / IS 11898 za DeviceNet, CAN, CANopen

Poraba toka: 55 mA

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN repetitor CAN Bus Število izhodov: 1 x 30 V/DC 1 kos

Tehnični podatki 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN repetitor CAN Bus Število izhodov: 1 x 30 V/DC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN repetitor CAN Bus Število izhodov: 1 x 30 V/DC 1 kos

Opis

Samodejno zaznavanje hitrosti prenosa podatkov ali fiksna nastavitev hitrosti prenosa prek DIP stikal. Hitrost prenosa podatkov do 1 Mbit / s.

Besedilo je strojno prevedeno.

Opis

Samodejno zaznavanje hitrosti prenosa podatkov ali fiksna nastavitev hitrosti prenosa prek DIP stikal. Hitrost prenosa podatkov do 1 Mbit / s.

Besedilo je strojno prevedeno.
