Slika je simbolična

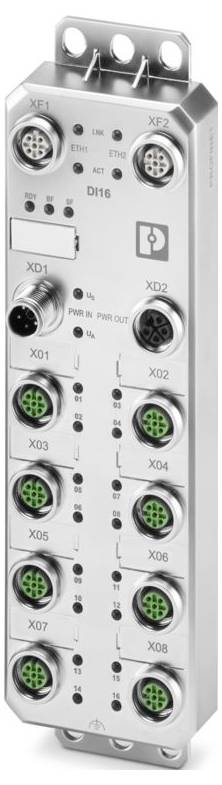

Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalni modul 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (439,00 € / Kos)
439,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Axioline E
- Zasnova: Samostojna
- Število polov: 5
- Vrsta povezave: priključek M12
- Navor privijanja: 0,4 Nm
- Širina: 60 mm
- Višina: 212 mm
- Globina: 30,2 mm
- Material ohišja: tlačno lito cinkovo ohišje
- Okoljski pogoji: Okoljski pogoji
- Zaščitni razred: IP65/IP67/IP69; IK08 (odpornost na udarce)
- Temperatura okolice (delovanje): -25 °C ... 70 °C; -40 °C ... 70 °C (podaljšano, glejte poglavje »Uporaba v ekstremnih okoljskih pogojih« v podatkovnem listu)
- Temperatura okolice (skladiščenje/transport): -25 °C ... do 85 ℃
- Vrsta pritrditve: Pritrditev z vijaki
- Izolacijske lastnosti: Izolacijske lastnosti
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Hitrost prenosa: 100 Mbit/s (z avtomatskim pogajanjem)
- Trajanje testiranja: 14 dni
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 2
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Območje napajalne napetosti: 18 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Tehnologija povezave: 4-žična
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 %
- Opomba glede uporabe: Samo za industrijsko uporabo
- Dolžina kabla: največ 30 m (do senzorja)
- Poraba toka: tipično 4 mA; maks. 16 A
- Temperatura: 25 °C ±1 K
- Zaščitno vezje: Zaščita pred obratno polarnostjo | da; Zaščita pred kratkim stikom | da; Zaščita pred preobremenitvijo | da
- Podprti protokoli: HTTP; SNMP v1
- Oznaka: Dobava aktuatorjev (UA) za dodatne naprave
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Opomba glede vrste priključka: Vijačni priključek v skladu z IEC 61076-2-111
- ID naprave: 0183hex
- ID prodajalca: 00B0hex
- Oznaka vhoda: Digitalni vhodi
- Opis vhoda: IEC 61131-2 tip 1 in tip 3
- Število vhodov: 16
- Digitalno:: Digitalno:
- Vhodna napetost signala "0": 0 V ... 5 V DC
- Vhodna napetost signala "1": 11 V DC ... 30 V/DC
- Čas vhodnega filtra: 3000 µs; 1000 µs (privzeto);< 100 µs (filter onemogočen)
- Napajalna napetost: 24 V DC (nazivna napetost)
- Funkcija naprave: naprava PROFINET
- PROFINET: PROFINET
- Razred skladnosti: C (stikalo IRT)
- Nazivna vrednost varovalke: največ 16 A
- Nazivna vhodna napetost UIN: 24 V DC
- Nazivni vhodni tok pri UIN: tipično 2,5 mA
- Tok senzorja na kanal: največ 2 A (iz ZDA)
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Testiranje (strupen plin): Testiranje (strupen plin)
- Testni standard: DIN EN 60068-2-52
- Relativna vlažnost: 75 % ± 3 %
- Volumska koncentracija H2S (vodikovega sulfida): 10 ppb ± 5 ppb
- Volumska koncentracija NO2 (dušikovega dioksida): 200 ppb ±20 ppb
- Volumska koncentracija Cl2 (klora): 10 ppb ± 5 ppb
- Volumska koncentracija SO2 (žveplov dioksid): 200 ppb ±20 ppb
- Napajanje: Senzorji: Napajanje: Senzorji
- Dobava: Pogoni: Dobava: Pogoni
- Test (solni sprej): Test (solni sprej)
- Število ciklov: 4
- Število testnih korakov na cikel: 2
- Skupno trajanje testa: 168 ur
- Preskusni korak (solna pršila): 2 uri s 5 % ±0,5 % NaCl, pH 6,5 ... 7,2 pri 35 °C ±2 K
- Preskusni korak (vlažnost): 166 ur pri vlažnosti 93 % ±3 % pri 40 °C ±2 K
- Sistemsko specifični protokoli: PROFINET protokoli LLDP; PROFINET protokoli odjemalec MRP; PROFINET protokoli DCP; PROFINET protokoli DCE/RPC
- Hitrost posodabljanja: 1 ms
- Podprte funkcije: FSU< 600 ms; funkcije I&M
- Preskusna napetost: napajanje 24 V (napajanje logike in senzorjev ZDA) / Funkcionalna ozemljitev: 800 V DC, 1 min
- Preskusna napetost: napajanje 24 V (napajanje aktuatorja UA) / napajanje 24 V (napajanje logike in senzorjev US): 800 V DC, 1 min
- Preskusna napetost: napajanje 24 V (napajanje aktuatorja UA) / Funkcionalna ozemljitev: 800 V DC, 1 min
- Skupni tok senzorja: največ 2 A (na napravo)
- Vrsta izdelka
Digitalni modul
- Vrsta
AXL E PN DI16 M12 6M-L
- Maks. število digitalnih vhodov
16
- Maks. število vhodov
16
- Število vhodov
16 x
- Delovna napetost
24 V/DC
- Višina
212 mm
- Dolžina
30.2 mm
- Širina
60 mm
IP65/IP67/IP69
IK08
- Mere
(D x Š x V) 30.2 x 60 x 212 mm
- Priključna tehnika
4 vodniki
- Priključitev
M12 konektor
- Maks. poraba toka
16 A
- Proizv. št. delov
1300834
- Izvedba
Samostojno
- Način montaže (podrobnosti)
vijačna montaža
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-40 °C
- Napetost logike U
24 V/DC
- Globina
30.2 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalni modul 24 V/DC
Opis
Axioline E, digitalna vhodna naprava, PROFINET, priključek M12, kodiranje D, digitalni vhodi: 16, 24 V DC, priključna tehnika: 4-žična, stopnja zaščite: IP65/IP67/IP69
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
