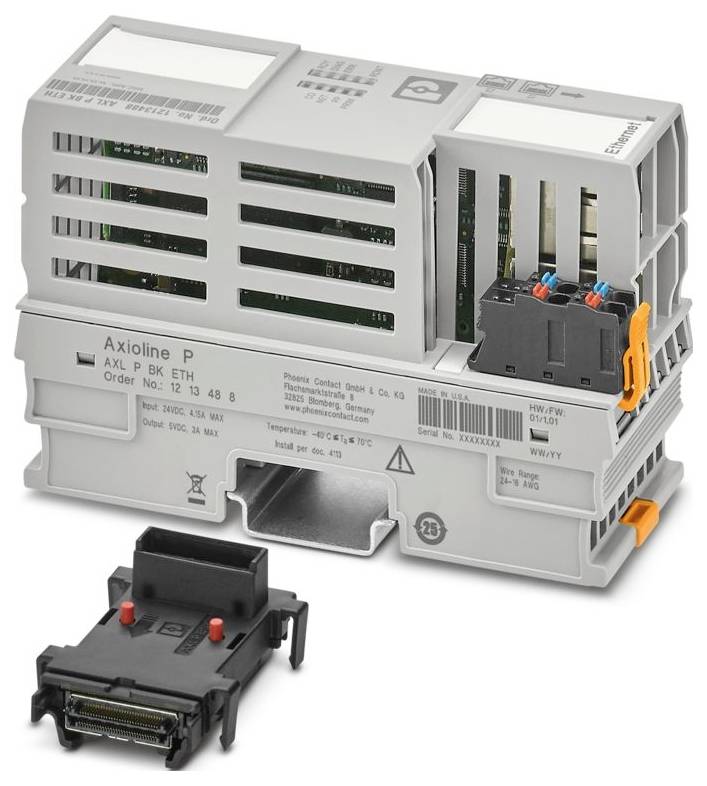

Name: Phoenix Contact AXL P BK ETH 1213488 Bus spojka 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3566755
Availability: SoldOut

Phoenix Contact AXL P BK ETH 1213488 Bus spojka 24 V/DC, 5 V/DC-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (1459,00 € / Kos)

1459,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Axioline P
Zasnova: blokovno modularna
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
Presek togega vodnika: 0,2 mm² ... 1,5 mm²
Presek vodnika AWG: 24 ... 16
Širina: 45 mm
Višina 126,93 mm
Globina: 75 mm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... 70 °C (položaj namestitve: montaža na steno na vodoravno montažno letev); -40 °C ... 50 °C (položaj namestitve: poljuben)
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Oznaka: Priključek: Napajanje
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben (upoštevajte temperaturno znižanje)
ATEX: ATEX
IECEx: IECEx
Hitrost prenosa: 100 Mbps
Oznaka: II 3G Ex ec IIC T4 Gc X
UL, ZDA / Kanada: Razred I, Div. 2, Skupine A, B, C, D T4
Razred I, cona 2, IIC T4
Največja izguba moči pri nominalnih pogojih: 5 W
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število vmesnikov: 1
Zračni tlak (delovni): 70 kPa ... 106 kPa (do 2000 m nadmorske višine)
Obseg dobave: vključno z modulom vtičnice in konektorjem
Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
Potrdilo: PxCAI22UKEx2316390X
Priključna tehnologija: Priključna tehnologija
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Poraba toka: največ 4,15 A (19,2 V DC); tip. 125 mA (24 V enosmernega toka)
Priključek vodnika: Priključek vodnika
Zaščitno vezje: Zaščita pred prenapetostjo | elektronska; Zaščita pred obratno polarnostjo | elektronska
Podprti protokoli: Modbus/TCP; HTTP; BootP; DHCP
Fizika prenosa: Ethernet v zasukanem paru RJ45
Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 2000 m nadmorske višine)
Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku »Axioline P: Sistem in namestitev«.
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
CCCex - Opomba: Uporaba v potencialno eksplozivnih atmosferah na Kitajskem ni dovoljena.
Ex-Data: Ex-Data
UKCA Ex (UKEX): UKCA Ex (UKEX)
Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
Napajalna napetost: 5 V DC (prek modula vtičnice vodila)
Meje sistema: Meje sistema
Število podprtih udeležencev: največ 22 (na postajo)
Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
Preskusna napetost: Ethernet vmesnik 1 / Ethernet vmesnik 2: 1500 V AC, 50 Hz, 1 min
Preskusna napetost: Ethernet vmesnik 1 / Funkcionalna ozemljitev: 1500 V AC, 50 Hz, 1 min
Preskusna napetost: Ethernet vmesnik 2 / Funkcionalna ozemljitev: 1500 V AC, 50 Hz, 1 min
Lokalni avtobus Axioline P: Lokalni avtobus Axioline P
Potencialno: Napajanje lokalnega vodila Axioline P (UBus): Potencialno: Napajanje lokalnega vodila Axioline P (UBus)
Modbus/TCP: Modbus/TCP
Potencial: Napajanje za sklopnik vodila (UL): Potencial: Napajanje za sklopnik vodila (UL)
Napajanje: maks. 3 A (prek modula vtičnice vodila)
Preskusna napetost: Ethernet vmesnik 1 / 24 V Napajalna napetost logike (UL): 1500 V AC, 50 Hz, 1 min
Preskusna napetost: Ethernet vmesnik 2 / 24 V Napajalna napetost logike (UL): 1500 V AC, 50 Hz, 1 min
Preskusna napetost: 24 V logična napajalna napetost (UL) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Zagotavljanje ugodnosti: Zagotavljanje ugodnosti

Vrsta izdelka: Bus spojka

Vrsta: AXL P BK ETH

Priklopne Inline sponke: 22

Delovna napetost: 24 V/DC
5 V/DC

Višina: 126.93 mm

Dolžina: 75 mm

Širina: 45 mm

: IP20

Mere: (D x Š x V) 75 x 45 x 126.93 mm

Priključna tehnika: Push-in priključek

Priključitev: Push-in priključek

Maks. poraba toka: 4.15 A

Proizv. št. delov: 1213488

Izvedba: blokovni modularni

Način montaže (podrobnosti): montaža nosilne letve

Maks. temperatura okolice: 70 °C

Min. temperatura okolice: -40 °C

Napetost logike U: 24 V/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3566755 Phoenix Contact AXL P BK ETH 1213488 Bus spojka 24 V/DC, 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3566755 Phoenix Contact AXL P BK ETH 1213488 Bus spojka 24 V/DC, 5 V/DC

Opis

Axioline P, sklopnik vodila, Modbus/TCP, vtičnica RJ45, hitrost prenosa v lokalnem vodilu: 100 Mbit/s, stopnja zaščite: IP20, vključno z modulom vtičnice vodila in konektorjem
