Name: Phoenix Contact AXL P EX IS RTD8 1F 1397157 Temperaturni modul 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3583251
Availability: SoldOut

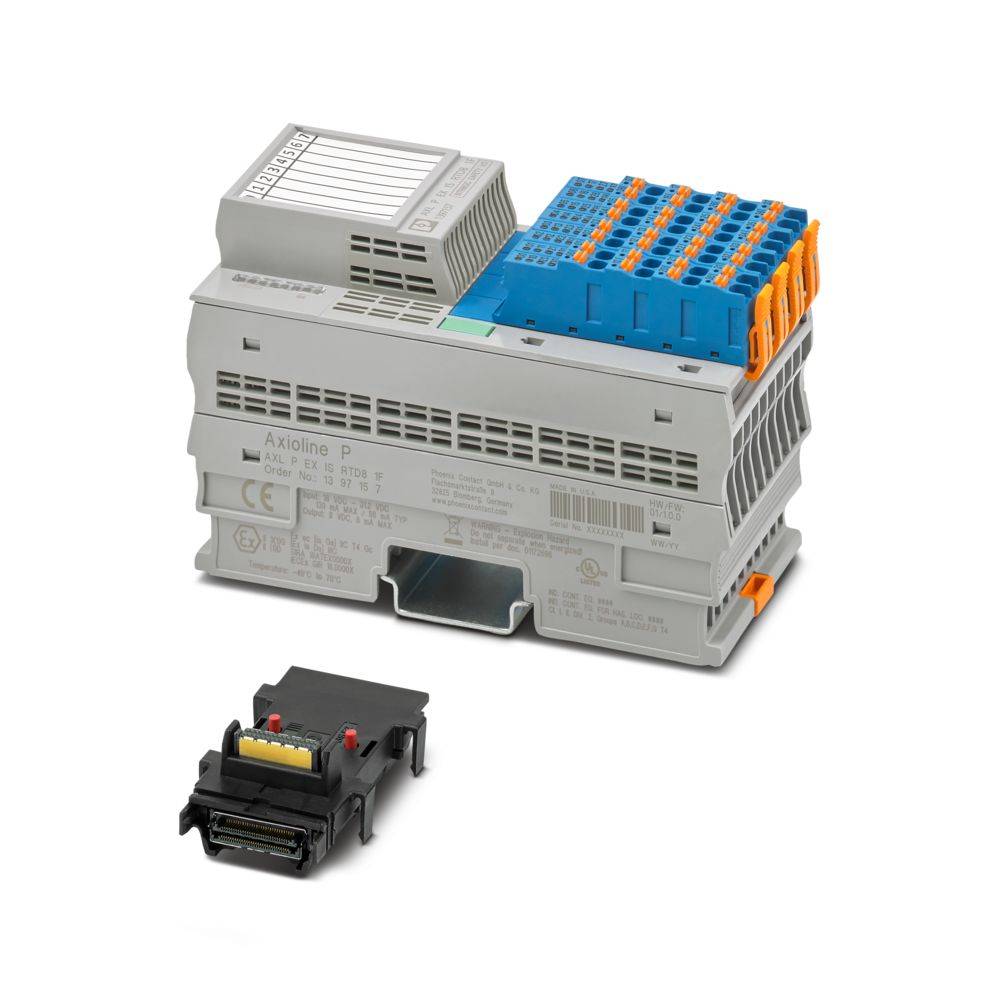

Phoenix Contact AXL P EX IS RTD8 1F 1397157 Temperaturni modul 24 V/DC, 5 V/DC-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (1065,00 € / Kos)

1065,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Axioline P
Zasnova: blokovno modularna
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
Presek togega vodnika: 0,2 mm² ... 1,5 mm²
Presek vodnika AWG: 24 ... 16
širina 53,6 mm
Višina 126,1 mm
Globina: 77,1 mm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... 70 °C
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Oznaka konektorja: Axioline P-konektor
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben (brez temperaturnega znižanja)
ATEX: ATEX
IECEx: IECEx
Hitrost prenosa: 100 Mbps
Oznaka: Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC
UL, ZDA / Kanada: Ind. Nadaljevanje Enačba (E238705) tudi na seznamu
Ind. Nadaljevanje Enačba za nevarno lokacijo E196811
Namestitev v: Razred I, Div. 2, Skupine A, B, C, D T4
Lastno varni izhodi za: razred I, skupine A, B, C, D | razred II, skupine E, F, G | razred III | [Ex ia] Nevarna lokacija
Razred I, cona 2, AEx ec [ia Ga] IIC T4 Gc
[AEx ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
Največja izguba moči pri nominalnih pogojih: 1,44 W
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število vmesnikov: 2
Zračni tlak (delovni): 70 kPa ... 106 kPa (do 2000 m nadmorske višine)
Obseg dobave: vključno z modulom vodilne baze in Axioline P-konektorji
Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
Potrdilo: E196811
Priključna tehnologija: Priključna tehnologija
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
Poraba toka: maks. 135 mA; tip. 110 mA
Priključek vodnika: Priključek vodnika
Zaščitno vezje: Prenapetostna zaščita | elektronska (35 V, 0,5 s); Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prehodnimi pojavi | Dušilna dioda
Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 2000 m nadmorske višine)
Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku »Axioline P: Sistem in namestitev«.
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Posebne lastnosti: funkcionalnost RTD; lastno varno
Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
Največja izhodna napetost Uo: 10,6 V
Maks. izhodni tok Io: 16,8 mA
Maks. izhodna moč Po: 45 mW
Najvišja varnostna napetost: 250 V
Ex-Data: Ex-Data
CCC / Kitajska Ex: CCC / Kitajska Ex
Označevanje vhodov: Analogni vhodi
Opis vhoda: Vhodi za uporovne temperaturne senzorje
Število vhodov: 8 (za uporovne temperaturne senzorje)
Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
Analogni: Analogni:
Čas vhodnega filtra: 40 ms; 60 ms; 100 ms; 120 ms (nastavljivo)
Napajalna napetost: 5 V DC (prek modula vtičnice vodila)
UL Ex, ZDA / Kanada: UL Ex, ZDA / Kanada
Ločljivost A/D pretvornika: 24 bitov
Uporabne vrste senzorjev (RTD): senzorji Pt, Ni, KTY, Cu
Območje linearnega upora: 0 Ω ... 500 Ω; 0 kΩ ... 5 kΩ; 0 kΩ ... 10 kΩ
Modul: Modul
Vhodni naslovni prostor: 16 bajtov
Izhodni naslovni prostor: 0 bajtov
Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
Predstavitev izmerjene vrednosti: 16 bitov (15 bitov + predznak)
Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 60 Hz, 1 min
Oblike podatkov: vrstično, združljivo s S7, standardno oblikovanje
Relativna toleranca: glejte tabele za specifikacije toleranc
Absolutna toleranca: tipično ± 0,1 K (Pt 100 v 3-žični povezavi); za specifikacije toleranc glejte tabele
Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / Funkcionalna ozemljitev: 500 V AC, 60 Hz, 1 min
Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / Analogni vhodi: 1500 V AC, 60 Hz, 1 min
Preskusna napetost: napajanje 24 V (periferne naprave) / analogni vhodi: 1500 V AC, 60 Hz, 1 min
Preskusna napetost: Analogni vhodi / Funkcionalna ozemljitev: 500 V AC, 60 Hz, 1 min
Posodobitev procesnih podatkov: 1 ms
Lokalni avtobus Axioline P: Lokalni avtobus Axioline P
Nazivni tok toka: 1 mA (Pt 100, Ni 100, RLin 500 Ω | pulzni tok, veljaven med fazo vzorčenja); 210 µA (Pt 1000, Ni 1000, RLin 5000 Ω | pulzni tok, veljaven med fazo vzorčenja); 10 µA (RLin 10000 Ω | pulzni tok, veljaven med fazo vzorčenja)
Diferencialna nelinearnost: tipično 1 ppm ±0,0001 % (v vseh območjih)
Integralna nelinearnost: tipično 30 ppm ±0,003 % (Pt 100); tipično 20 ppm ±0,02 % (RLin 500 Ω); tip. 200 ppm ±0,02 % (RLin 5000 Ω); tip. 800 ppm ±0,08 % (RLin 10000 Ω)
Potenciali: Napajalna napetost (UL): Potenciali: Napajalna napetost (UL)
Potencialno: Napajanje lokalnega vodila Axioline P (UBus): Potencialno: Napajanje lokalnega vodila Axioline P (UBus)
Axioline P konektorji: Axioline P konektorji
A, B / IIC: maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 2,3 µF
C / IIB, IIIC: maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 16,2 µF
Razred D / IIA, E, F, G, razred III: maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 72 µF

Vrsta izdelka: Temperaturni modul

Vrsta: AXL P EX IS RTD8 1F

Število analognih vhodov maks.: 8

Maks. število vhodov: 8

Delovna napetost: 24 V/DC
5 V/DC

Višina: 126.1 mm

Dolžina: 77.1 mm

Širina: 53.6 mm

: IP20

Mere: (D x Š x V) 77.1 x 53.6 x 126.1 mm

Priključna tehnika: 2, 3, 4 vodniki

Priključitev: Push-in priključek

Maks. poraba toka: 135 mA

Proizv. št. delov: 1397157

Izvedba: blokovni modularni

Način montaže (podrobnosti): montaža nosilne letve

Maks. temperatura okolice: 70 °C

Min. temperatura okolice: -40 °C

Napetost logike U: 5 V/DC

Globina: 75.948224 mm

: 53.6 mm

: 125.901243 mm

: 75.948224 mm
