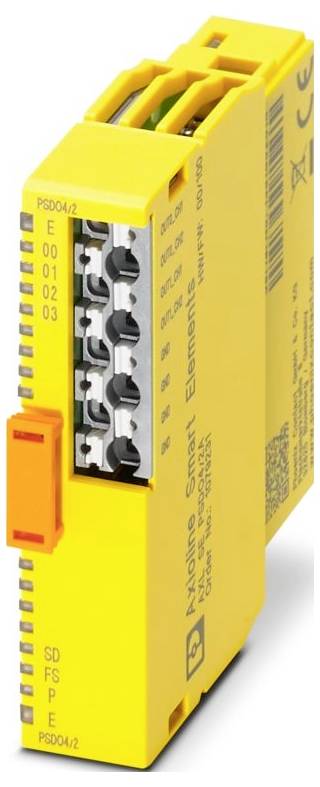

Slika je simbolična
Phoenix Contact AXL SE PSDO4/2 2A 1079231 varnostni modul 24 V/DC, 5 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (229,99 € / Kos)
229,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Axioline Smart Elements
- Zasnova: modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,25 mm² ... 1,5 mm²
- Presek togega vodnika: 0,25 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- širina 14,9 mm
- Višina 62,2 mm
- Globina: 62 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: Vtična montaža (reža Smart Element)
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1)
- Stopnja onesnaženosti: 2 (EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka priključka: Periferni
- Dolžina odstranjevanja izolacije: 8 mm
- Razdalje in lezenja: IEC 60664-1
- Položaj namestitve: poljuben
- Hitrost prenosa: Oglejte si sistem, v katerem uporabljate pametni element.
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm²
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 1,5 mm²
- Največja izguba moči pri nominalnih pogojih: tipično 871 mW
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Izhodna napetost: 24 V enosmernega toka
- Število vmesnikov: 1
- Zračni tlak (delovni): 70 kPa ... 108 kPa
- Način delovanja: PROFIsafe 2.4, PROFIsafe 2.6.1
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: min. 21 mA ((napajanje iz UP z 19,2 V DC, vsi izhodi nastavljeni, brez napajanja aktuatorjev))
- Nazivna izhodna napetost: 24 V DC
- Priključek vodnika: Priključek vodnika
- Zaščitno vezje: Zaščita pred prenapetostjo napajalne napetosti | elektronska (35 V, 0,5 s); Zaščita pred obratno polarnostjo napajalne napetosti | prek sistema, v katerem uporabljate pametni element
- Uporaba: Funkcionalna varnost; PROFIsafe; izključno za povezavo s krmilniki Phoenix Contact ali Siemens
- Zračni tlak (skladiščenje/transport): 66 kPa ... 108 kPa
- Opomba glede vrste povezave: Glejte informacije v poglavju o prerezih vodnikov ter dolžinah odstranjevanja izolacije in vstavljanja.
- Prenosni medij: baker
- Izhodni tok: maks. 2 A (na izhod)
- Opis izhoda: EN 61131-2
- Število izhodov: 2 (2-kanalna konfiguracija); 4 (1-kanalna konfiguracija)
- Oznaka izhoda: Varni digitalni izhodi
- Poraba energije: največ 900 mW; najmanj 403 mW
- Digitalno:: Digitalno:
- Napajalna napetost: 24 V DC (prek robnega konektorja kartice)
- Varnost: zunanja varnost prek sistema, v katerem namestite pametni element
- Izhodna napetost ob izklopu:< 5V
- Modul: Modul
- Vhodni naslovni prostor: 5 bajtov (PROFIsafe 2.6.1)
- Izhodni naslovni prostor: 6 bajtov (PROFIsafe 2.6.1)
- Nazivna induktivna obremenitev: 48 VA (1 H, 12 Ω, pri nazivni napetosti)
- Nazivna upornost obremenitve: 48 W (12 Ω, pri nazivni napetosti)
- Odpornost na povratno napetost pri kratkih impulzih: ne
- Obnašanje v primeru induktivne preobremenitve: Izhod se lahko uniči
- Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
- Največji izhodni tok na modul: 4 A
- Minimalna obremenitev: 1,5 kΩ (pri nazivni napetosti)
- Izhodni tok v izklopljenem stanju:< 2 mA
- Preklopna frekvenca: 1 Hz (0,2 Hz pri> 1 A)
- Obnašanje v primeru preobremenitve: Izklop prizadetega izhoda, ponovni zagon s potrditvijo
- Največji izhodni tok na kanal: 2 A
- Potencial: Potencial
- Vmesnik pametnih elementov: Vmesnik pametnih elementov
- Potencial: Logično napajanje za pametne elemente (USE): Potencial: Logično napajanje za pametne elemente (USE)
- Potencial: Periferna oskrba (UP): Potencial: Periferna oskrba (UP)
- Periferija: Periferija
- Stopnja zaščite za mesto namestitve: min. IP54
- Vrsta izdelka
varnostni modul
- Vrsta
AXL SE PSDO4/2 2A
- Število izhodov maks.
4
- Število izhodov
4 x
- Izhodni signal toka
2 A
- Maks. izhodni tok na kanal
2 A
- Izhodni signal napetosti
24 V
- Delovna napetost
24 V/DC
5 V/DC
- Višina
62.2 mm
- Dolžina
62 mm
- Širina
14.9 mm
IP20
- Mere
(D x Š x V) 62 x 14.9 x 62.2 mm
- Priključna tehnika
2 vodnika
- Priključitev
Push-in priključek
- Maks. poraba toka
120 mA
- Proizv. št. delov
1079231
- Izvedba
modularno
- Način montaže (podrobnosti)
Vtična montaža (reža za pametni element)
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-25 °C
- Globina
62 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 varnostni modul 24 V/DC, 5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 varnostni modul 24 V/DC, 5 V/DC
Opis
Axioline Smart Elements, digitalni izhodni modul, funkcionalna varnost, PROFIsafe, izključno za priključitev na krmilnike Phoenix Contact ali Siemens, varni digitalni izhodi: 2 (2-kanalna konfiguracija), 4 (1-kanalna konfiguracija), 24 V DC, 2 A, priključna tehnika: 2-žična, stopnja zaščite: IP20
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
