Name: Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 vgradna sponka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2137571
Availability: BackOrder

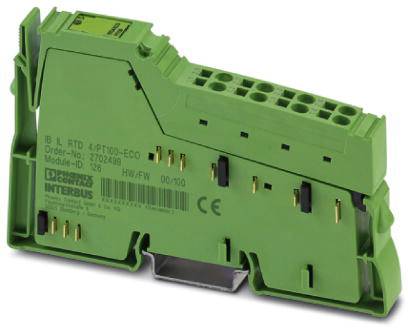

Elektronska naprava v zelenem ohišju z več režami in priključki, uporabljena za industrijsko avtomatizacijo.

Zeleni, star mobilni telefon z gumbi; na zaslonu piše 'ADVEC 220 AEONOUS'.

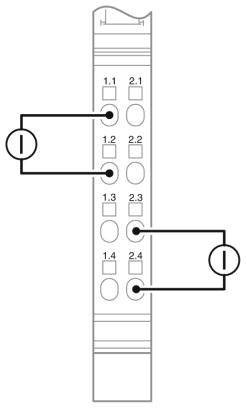

Diagram električne vezave: Štiri oštevilčeni tipkovni pari 1.1 do 1.4 in 2.1 do 2.4 z dvema vezavama, ki povezujeta dva para.

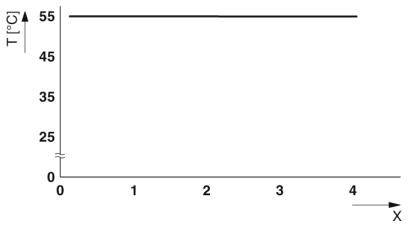

Diagram prikazuje vodoravno črto pri 55°C na Y-osi, X-os je merjena od 0 do 4. Temperature ostajajo konstantne.

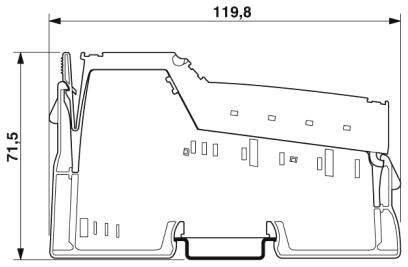

Prečni prerez ohišja z dimenzijami 119,8 mm širine in 71,5 mm višine, prikazuje notranjo strukturo in pritrdilne luknje.

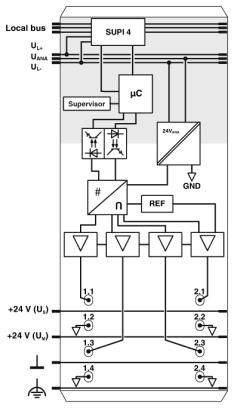

Diagram napajalne sheme z lokalnimi vodili, mikrokrmilnikom, nadzornikom in različnimi priključki za različne napetostne ravni.

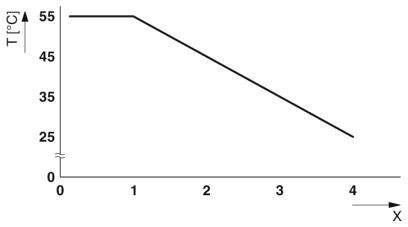

Diagram prikazuje padec temperature z 55°C na 25°C v 4 minutah. X-os: čas (minute), Y-os: temperatura (°C).

1/7

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,28.10.

Število

kos - zaloga Nemčija

Skupaj (189,99 € / Kos)

189,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Barva: zelena
Neto teža: 84,1 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število izhodov: 4
Hitrost prenosa: 500 kbit / s
Poraba energije: tip 1,8 W
Ločljivost pretvornika D / A: 12 bitov

Vrsta izdelka: vgradna sponka

Vrsta: IB IL AO 4/I/4-20-ECO

Število analognih izhodov maks.: 4

Izhodni signal toka: 4 mA ... 20 mA mA

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 7.5 V/DC

Višina: 119.8 mm

Dolžina: 71.5 mm

Širina: 12.2 mm

: IP20

Mere: (D x Š x V) 71.5 x 12.2 x 119.8 mm

Priključna tehnika: 2 vodnika

Priključitev: Inline prenašalec podatkov

Maks. poraba toka: 40 mA

Proizv. št. delov: 2702497

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +55 °C

Min. temperatura okolice: 0 °C

Napetost logike U: 7.5 V/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 vgradna sponka 7.5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 vgradna sponka 7.5 V/DC

Opis

4 analogni izhodni kanali. Povezava pogonov v dvožični tehnologiji. Trenutni razpon: 4 mA ... 20 mA. Format podatkov: standardizirano zastopanje. Ločljivost: 12 bit. Diagnostična zaslon.

Besedilo je strojno prevedeno.
