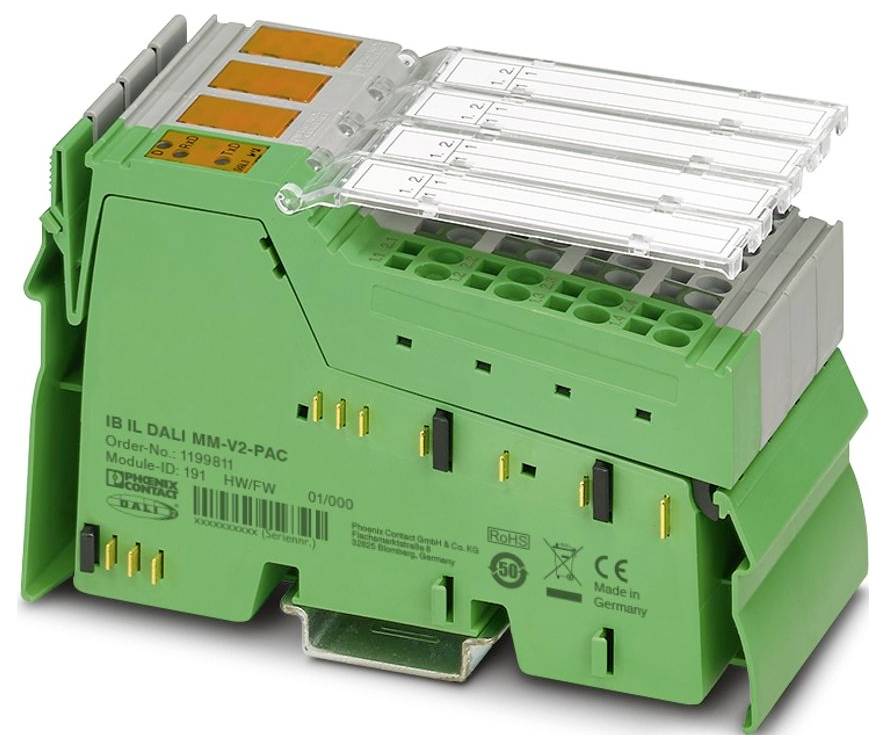

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikacijski modul 24 V/DC, 15 V/DC, 7.5 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (565,00 € / Kos)
565,00 €
z DDV
Tehnične specifikacije
- Družina izdelkov: Vrstni
- Zasnova: modularna
- Vrsta povezave: Vzmetna povezava
- Presek fleksibilnega vodnika: 0,08 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- širina 48,8 mm
- Višina 119,8 mm
- Globina: 71,5 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... maks. 55 ℃
- Temperatura okolice (skladiščenje/transport): -25 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Dovoljena vlažnost (delovanje): 10 % ... 95 % (v skladu z DIN EN 61131-2)
- Oznaka konektorja: Linijski konektor
- Dolžina odstranjevanja izolacije: 8 mm
- Hitrost prenosa: 500 kbit/s
- Razred zaščite: III (IEC 61140, EN 61140, VDE 0140-1)
- Zračni tlak (delovni): 80 kPa ... 106 kPa (do 2000 m nadmorske višine)
- Obseg dobave: vključno z vgrajenimi konektorji in polji za označevanje
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 10 % ... 95 % (v skladu z DIN EN 61131-2)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: maks. 230 mA
- Priključek vodnika: Priključek vodnika
- Ime: DALI
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Posebne lastnosti: Zmogljivost za več masterjev; integrirano napajanje DALI
- Hitrost prenosa: 1200 bitov/s
- Poraba energije: 3,5 W (Količina izgube energije je bistveno odvisna od aktivnosti vodila, na katero le delno vpliva sam terminal. Največja izguba moči je dosežena, ko drugi udeleženci zasedejo vodilo DALI z minimalnimi premori, sam terminal ne oddaja in je hkrati v celoti izkoriščen tok DALI 220 mA.
- Opomba glede dimenzij: Dimenzije ohišja
- Napajalna napetost: 24 V DC (prek potencialnega mostička)
- Izhodni tok v primeru kratkega stika: maks. 250 mA
- Lokalni avtobus v liniji: Lokalni avtobus v liniji
- Modul: Modul
- ID koda (dec): 191
- ID koda (hex): BF
- Koda dolžine (hex): 06
- Koda dolžine (dec): 06
- Kanal procesnih podatkov: 96 bitov
- Vhodni naslovni prostor: 12 bajtov
- Izhodni naslovni prostor: 12 bajtov
- Dolžina registra: 96 bitov
- Potenciali: Logično napajanje (UL): Potenciali: Logično napajanje (UL)
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Vtični konektor: Vtični konektor
- Diagnostična sporočila: Da. Ni perifernih napak | Napake, specifične za DALI, na ravni aplikacije.
- Mesto namestitve: Krmilna omarica
- Tokovna nosilnost: maks. 220 mA (obremenitev vodila)
- Potencial: Oskrba glavnega okrožja (UM): Potencial: Oskrba glavnega okrožja (UM)
- Potencial: Potencial
- Fieldbus: DALI: Fieldbus: DALI
- Stopnja zaščite: Zaščita vodila do največ 250 V AC
- Preskusna napetost: napajanje 7,5 V (logika vodila) / napajanje 24 V (periferne naprave) in funkcionalna ozemljitev (FE): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 7,5 V (logika vodila) / vodilo DALI: 1,5 kV AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 24 V (periferne naprave) / vodilo DALI: 1,5 kV AC, 50 Hz, 1 min
- Vrsta izdelka
Komunikacijski modul
- Vrsta
IB IL DALI MM-V2-PAC
- Delovna napetost
24 V/DC
15 V/DC
7.5 V/DC
- Višina
119.8 mm
- Dolžina
71.5 mm
- Širina
48.8 mm
IP20
- Mere
(D x Š x V) 71.5 x 48.8 x 119.8 mm
- Priključitev
priključek z natezno vzmetjo
- Maks. poraba toka
230 mA
- Proizv. št. delov
1199811
- Izvedba
modularno
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
71.44238 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikacijski modul 24 V/DC, 15 V/DC, 7.5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Komunikacijski modul 24 V/DC, 15 V/DC, 7.5 V/DC
Opis
Vgrajen, DALI master, zmožnost delovanja z več masterji, integrirano napajanje DALI, hitrost prenosa v lokalnem vodilu: 500 kbit/s, stopnja zaščite: IP20, vključno z vgrajenimi konektorji in polji za označevanje
