Name: Phoenix Contact IB IL RS UNI-PAC 2700893 vgradna funkcijska sponka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209779
Availability: BackOrder

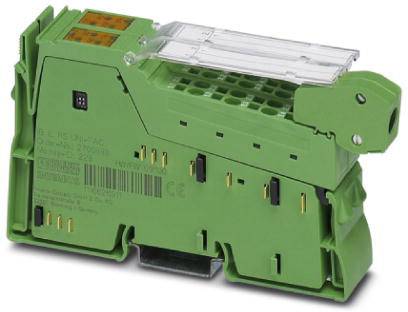

Zeleni elektronski električni priključek z več priključki in prosojnim pokrovom, uporabljen v električnih napravah.

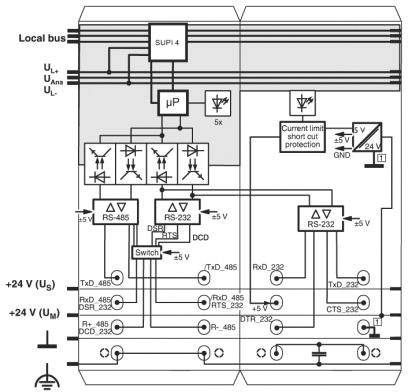

Shematski prikaz električne sheme, ki prikazuje podatkovno povezavo, napetostne vhode in zaščitne mehanizme.

Dva zelena elektronska modula. Levo so kontrolne lučke z oznakami 'RxD', 'TxD', 'TxDEN', desno pa nadaljnji priključki.

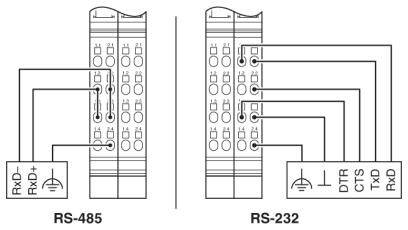

'Diagram prikazuje razporeditev pinov kabla iz RS-485 v RS-232'

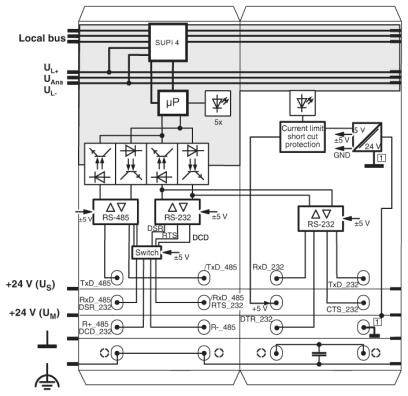

Shematski načrt elektronskega sistema z lokalnimi vodnimi priključki, mikroprocesorji, RS-485 in RS-232 priključki ter zaščitnimi mehanizmi.

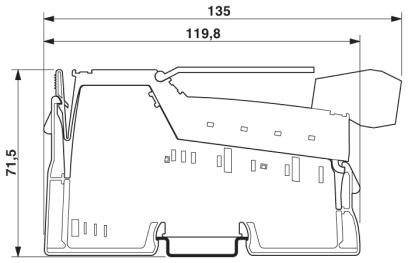

Tehnična risba komponente z merami: širina 135 mm, globina 119,8 mm, višina 71,5 mm.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,4.11.

Število

kos - zaloga Nemčija

Skupaj (355,00 € / Kos)

355,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Barva: zelena
Neto teža: 135 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Dolžina traku: 8 mm
Prerez prevodnika togo min: 0,08 mm²
Prerez preseka prevodnika tok največ: 1,5 mm²
Najmanjši prečni prerez vodnika: 0,08 mm²
Največji presek prevodnika prilagodljiv: 1,5 mm²
Prerez prevodnika AWG min: 28
Presek prevodnika AWG max: 16
Hitrost prenosa: 500 kbit / s
Poraba energije: običajno 585 mW (pri UL)

Vrsta izdelka: vgradna funkcijska sponka

Vrsta: IB IL RS UNI-PAC

Število vhodov: 1 x

Število izhodov: 1 x

Delovna napetost: 7.5 V/DC

Višina: 135 mm

Dolžina: 71.5 mm

Širina: 24.4 mm

: IP20

Mere: (D x Š x V) 71.5 x 24.4 x 135 mm

Priključitev: priključek z natezno vzmetjo

Maks. poraba toka: 78 mA

Proizv. št. delov: 2700893

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +55 °C

Min. temperatura okolice: -25 °C

Napetost logike U: 7.5 V/DC

UKCA: da
