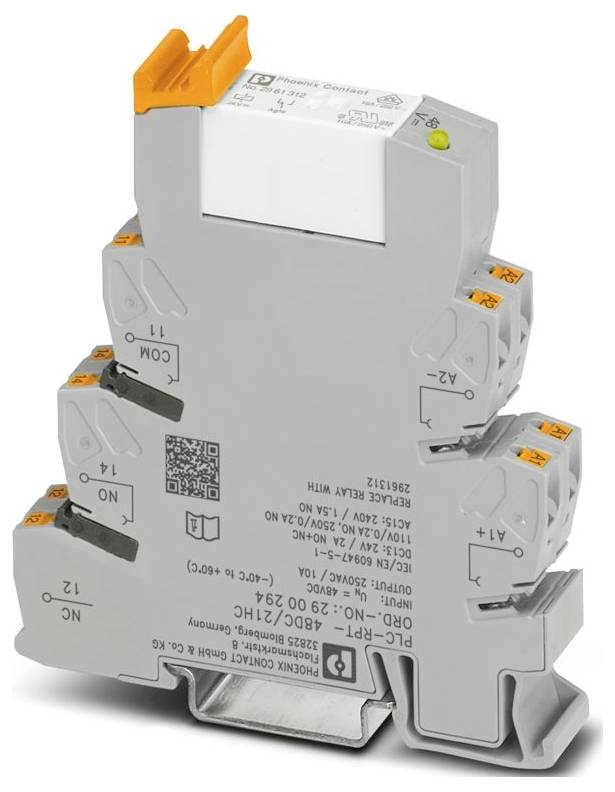

Phoenix Contact PLC-RPT- 48DC/21HC relejni modul 1 menjalo 10 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
relejni modul
Kontakt
1 menjalo
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
PLC-RPT- 48DC/21HC
Priključek
Push-In vzmetni priključek
Podatkovni list izdelka (PDF)
60 Set (i) - zaloga Nemčija
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
179,99 €
3
2% = 4,39 €
175,60 €
5
3% = 6,14 €
173,85 €
10
4% = 7,31 €
172,68 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 10 kos)
Skupaj (18,00 € / Kos)
179,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PLC-INTERFACE
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1 mm² (končna tulka TWIN)
- Presek togega vodnika: 0,14 mm² ... 2,5 mm²
- Presek vodnika AWG: 26 ... 14
- Širina: 14 mm
- Višina: 80 mm
- Globina: 94 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 0,96 W
- Način delovanja: 100 % ED
- CE: CE
- Potrdilo: TAE0000196
- Vhodno napetostno območje: 40,3 V DC ... 60 V enosmernega toka (20 °C)
- Navodila za sestavljanje: se lahko združijo brez razmika
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prenapetostjo | Protitekajoča dioda
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC (Za napetosti, večje od 250 V (L1, L2, L3) med istimi priključki sosednjih modulov, je treba namestiti ločilno ploščo PLC-ATP). Premostitev potenciala se nato doseže z FBST 8-PLC ... ali ... FBST 500 ...)
- Uporaba: visoki neprekinjeni tokovi
- Največji vklopni tok: 30 A (300 ms)
- Izolacija: Varna ločitev, ojačana izolacija
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 11. december 2025
- Nazivna vhodna napetost UN: 48 V DC
- Tipični vhodni tok pri UN: 20 mA
- Indikator delovne napetosti: rumena LED
- Konfiguracija kontaktov: 1 preklopni kontakt
- Največji neprekinjeni tok: 10 A; 6 A (vrednost velja za sponke 12). Če so priključki 12 premoščeni, velja normalna vrednost.)
- Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
- UKCA: UKCA
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: °C
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna impulzna napetost: 6 kV
- Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
- Zaščitni razred (rele): RT II (rele)
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: 3 x 10⁷ preklopnih ciklov
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 8 ms
- Tipičen čas ponovitve: 10 ms
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 12 V (10 mA)
- Minimalni preklopni tok: 10 mA (12 V)
- Največja preklopna moč (uporna obremenitev): 240 W (pri 24 V DC); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 2500 VA (pri 250 V AC)
- Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 6 A (pri 24 V, AC15); 6 A (pri 120 V, AC15); 6 A (pri 250 V, AC15)
- Nazivna napetost (priložen elektromehanski rele): 24 V DC
- Največja premostitvena izklopna moč (ohmska obremenitev): 144 W (pri 24 V DC; ta vrednost velja za sponke 12). Če so sponke 12 premoščene, velja normalna vrednost. 1500 VA (pri 250 V AC; ta vrednost velja za sponke 12). Če so priključki 12 premoščeni, velja normalna vrednost.)
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RPT- 48DC/21HC
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
40.3 V/DC
- Delovna napetost (maks.)
60 V/DC
- Čas odziva
8 ms
- Čas padanja
10 ms
- Kontakt
1 menjalo
- Material kontakta
AgNi
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
2500 VA
- Značilnosti
z diodo za zaščito polaritete
IP20
- Maks. temperatura
60 °C
- Min. temperatura
-40 °C
- Globina
94 mm
- Širina
14 mm
- Višina
80 mm
- Mere
(Š x V x G) 14 x 80 x 94 mm
- Vsebina
10 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579632 Phoenix Contact PLC-RPT- 48DC/21HC relejni modul 1 menjalo 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579632 Phoenix Contact PLC-RPT- 48DC/21HC relejni modul 1 menjalo 10 kos
Opis
PLC vmesnik za visoke trajne tokove, sestavljen iz osnovnega priključka PLC-BPT.../21 HC z vtičnim priključkom in vtičnim miniaturnim relejem, za montažo na DIN-letev NS 35/7,5, največji trajn tok do 10 A, 1 preklopni kontakt, vhodna napetost 48 V DC
