Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

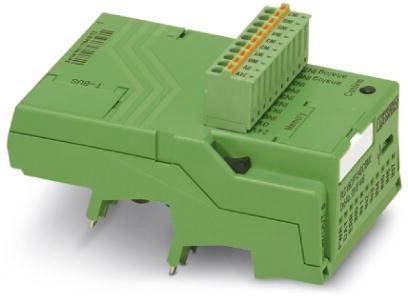

Zeleni modul za vodila z več priključnimi sponkami za električne povezave, ki se uporablja v industrijskih krmilnih sistemih.

Električna shema elektronske naprave z notranjo logiko in več priključki. Napajanje: 24V. Prikazuje električni tokokrog in komponente.

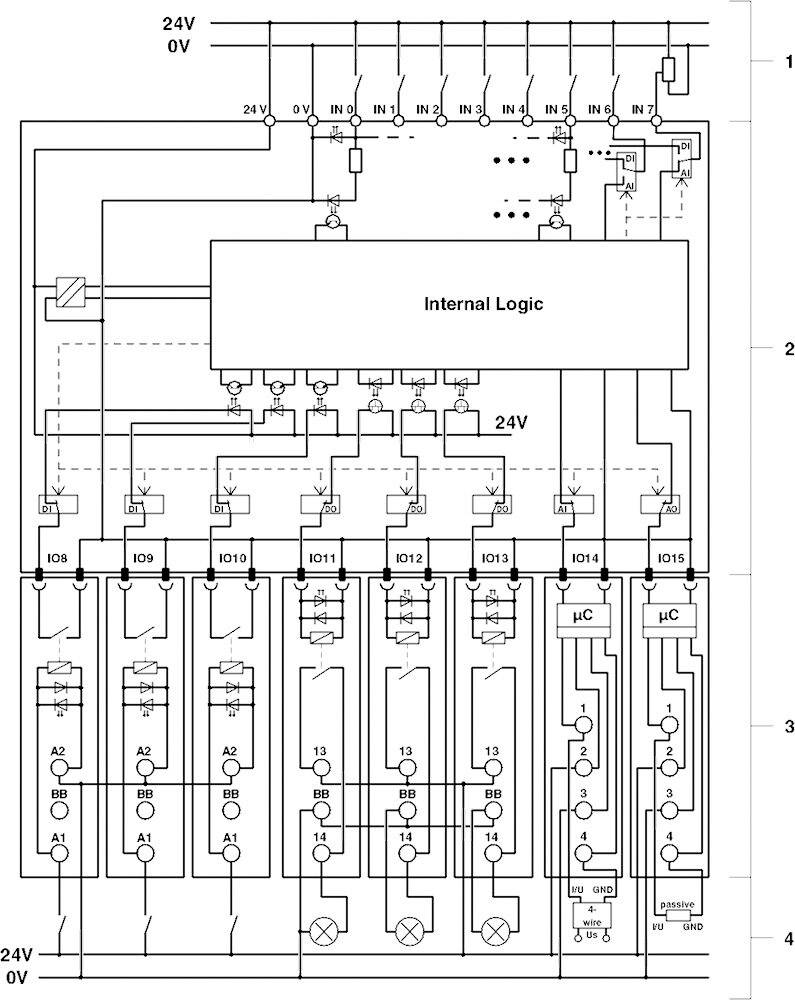

Električna shema elektronske krmilne enote z označenimi vhodi in izhodi, prikazuje notranjo logiko in električne tokokroge pri 24V.

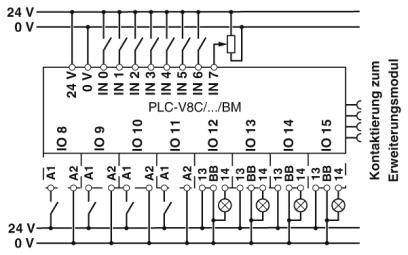

Shematski načrt relejevskega modula z vhodi (IN0 do IN7) in izhodi (IO8 do IO15), prikazani napetostni vhodi za 24 V in 0 V.

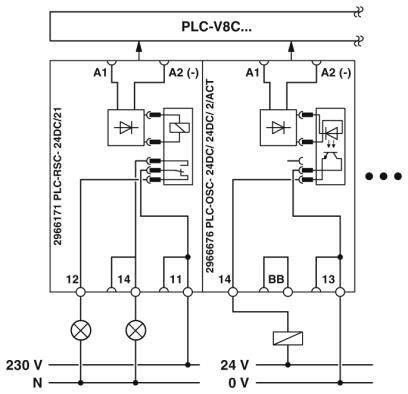

'Načrt vezja PLC-V8C-modula z dvema relejema: A1 in A2 prikazujeta vhode in izhode. Spodaj označeni 230 V in 24 V viri napajanja.'

Tehnična risba strojnega dela v prerezu z dimenzijami: širina 106 mm, globina 40 mm, višina 87 mm.

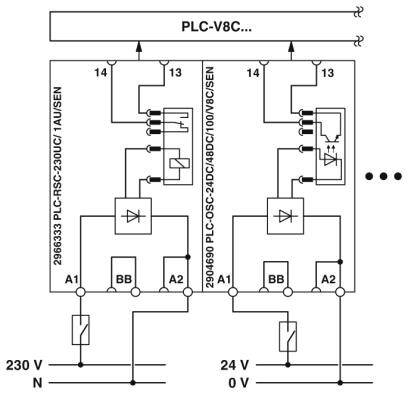

Shematski načrt PLK sistema z dvema relejskima moduloma. Prikazuje povezave za 230V in 24V električne tokokroge, vključno s priključki in oznakami.

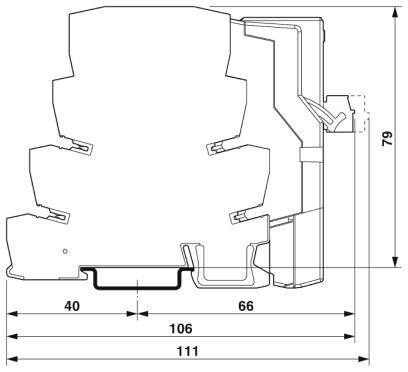

Prečni prerez tehnične risbe z merami: širina 111 mm, višina 79 mm, nadaljnji deli pri 40 mm, 66 mm in 106 mm.

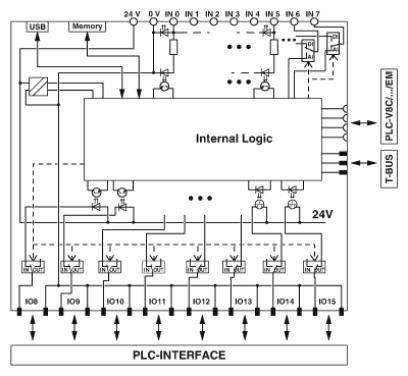

Električna shema vmesnika PLC z notranjo logiko in priključki. Prikazuje napajanje, vhodno-izhodne priključke in vodne povezave.

1/9

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,4.11.

Število

kos - zaloga Nemčija

Skupaj (214,99 € / Kos)

214,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Opis vhoda: EN 61131-2 tip 3
Število vhodov: 8 (2 nastavljiva kot analogna)
Zaščitni tokokrog: zaščita proti polarnosti
Barva: siva
Prikaz stanja: LED zelena
Območje vhodne napetosti: 0 V ... 10 V
Vhodna upornost:>3,5 kΩ
Tipična poraba toka: 4 mA
Število izhodov: ≤ 8
Natančnost ure v realnem času: ± 2 s / d
Čas sprožilnega časa v realnem času: 96 h (kondenzator)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko priključite na 8 x PLC INTERFACE terminale
Dolžina traku: 9 mm
Število priključkov: 1
Prerez prevodnika je tog: 0,14 mm² ... 1,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 1,5 mm²
Presek prevodnika AWG: 26 ... 16
Nazivna napetost izolacije: 50 V
Nazivna impulzna napetost: 0,8 kV
Stopnja onesnaženosti: 2
Prenapetostna kategorija: III

Vrsta izdelka: I/O modul

Vrsta: PLC-V8C/PT-24DC/BM2

Število analognih vhodov maks.: 2

Maks. število digitalnih vhodov: 8

Maks. število vhodov: 8

Število izhodov maks.: 48

Priklopne Inline sponke: 8

Število vhodov: 8 x

Število izhodov: 8 x

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 26.4 V/DC

Maks. obratovalna napetost: 26.4 V/DC

Delovna napetost: 24 V/DC

Višina: 111 mm

Dolžina: 87 mm

Širina: 50 mm

: IP20

Mere: (D x Š x V) 87 x 50 x 111 mm

Priključna tehnika: Push-in priključek

Priključitev: Push-in priključek

Maks. poraba toka: 4 mA

Proizv. št. delov: 2907446

Maks. temperatura okolice: +50 °C

Min. temperatura okolice: -20 °C

Napetost logike U: 24 V/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Opis

PLC logični osnovni logični modul, generacija 2, s 16 I / Os, lahko priključite na 8 digitalnih ali analognih PLC-INTERFACE terminalov, razširite se lahko na 48 I / Os, ura v realnem času, mikro USB vtičnica, pritrdite za pomnilniški modul in Bluetooth adapter, potisnite v zvezi

Besedilo je strojno prevedeno.
