Phoenix Contact REL-PR3-125DC/3X21 rele 125 V/DC 16 A 3 menjalo 50 kos Piece

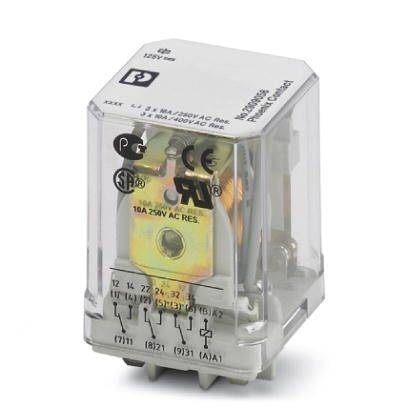

Prosojen električni rele z več priključki, na katerem so vidne tehnične specifikacije, kot sta '10A 250V AC'.

Slika je simbolična

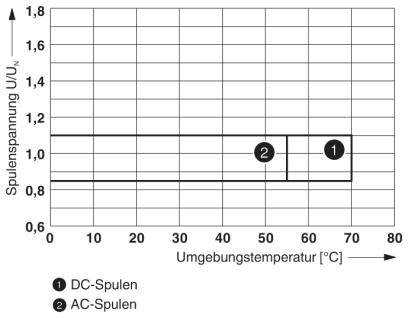

Diagram prikazuje napetost tuljave glede na okoliško temperaturo. Linija 1 (enosmerne tuljave) od 0°C do 70°C. Linija 2 (izmenične tuljave) od 40°C do 60°C.

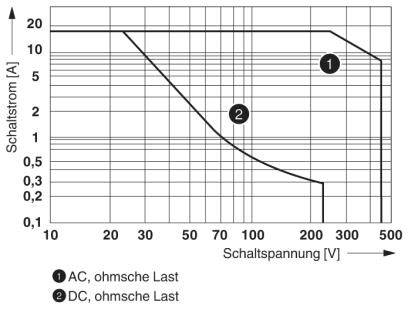

Diagram prikazuje primerjavo območja stikalnega toka pri AC in DC ohmski obremenitvi s stikalno napetostjo od 10 do 500 V.

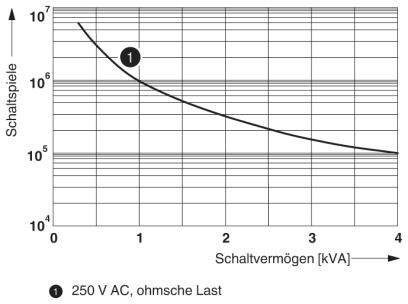

Diagram prikazuje razmerje med stikalnimi igrami in stikalnimi zmogljivostmi v kVA za 250 V AC, ohmsko breme. Linija pada od 10^7 do 10^3.

Diagram električnega načrta s tremi tokokrogi: 11-14, 21-24 in 31-34, povezanimi s priključkoma A1 in A2.

Diagram prikazuje redukcijski faktor glede na COS φ. Krivulja pada od 1 pri 0,9 COS φ do 0,3 pri 0,2 COS φ.

1/6

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

125 V/DC

Kontakt

3 menjalo

Preklopna napetost (maks.)

440 V/AC

Podatkovni list izdelka (PDF)

Dostava čet, 24.9.

108 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 50 kos)

Set (i) - zaloga Nemčija

Skupaj (14,90 € / Kos)

745,00 €

z DDV

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 11 mA
Najmanjša stikalna napetost: 10 V (pri 24 mA)
Najmanjši stikalni tok: 10 mA (pri 24 V)
Največji vhodni tok: 50 A (20 ms. kontakt)
Največja zmogljivost loma (ohmična obremenitev):
384 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
70 W (pri 220 V DC)
Nazivna impulzna napetost: 4 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-PR3-125DC/3X21

Nazivna napetost tuljave: 125 V/DC

Kontakt: 3 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 440 V/AC

Preklopni tok maks.: 16 A

Maks. preklopna moč: 384 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 20 ms

Čas padanja: 15 ms

Mehanska življenjska doba: 10⁷operacije

Značilnosti: vtični

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 38.6 mm

Višina: 36.1 mm

Globina: 45.5 mm

Mere: (Š x V x G) 38.6 x 36.1 x 45.5 mm

Vsebina: 50 kos

Skladnost z RoHS: Ja

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225760 Phoenix Contact REL-PR3-125DC/3X21 rele 125 V/DC 16 A 3 menjalo 50 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225760 Phoenix Contact REL-PR3-125DC/3X21 rele 125 V/DC 16 A 3 menjalo 50 kos Piece

Opis

Vtični visokozmogljivi releji z močnimi kontakti, 3 preklopni kontakti, napetost tuljave: 125 V DC

Besedilo je strojno prevedeno.
