Name: Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT relejni modul 1 zapiralo Piece 10 kos
Brand: Phoenix Contact
SKU: 3563262
Availability: BackOrder

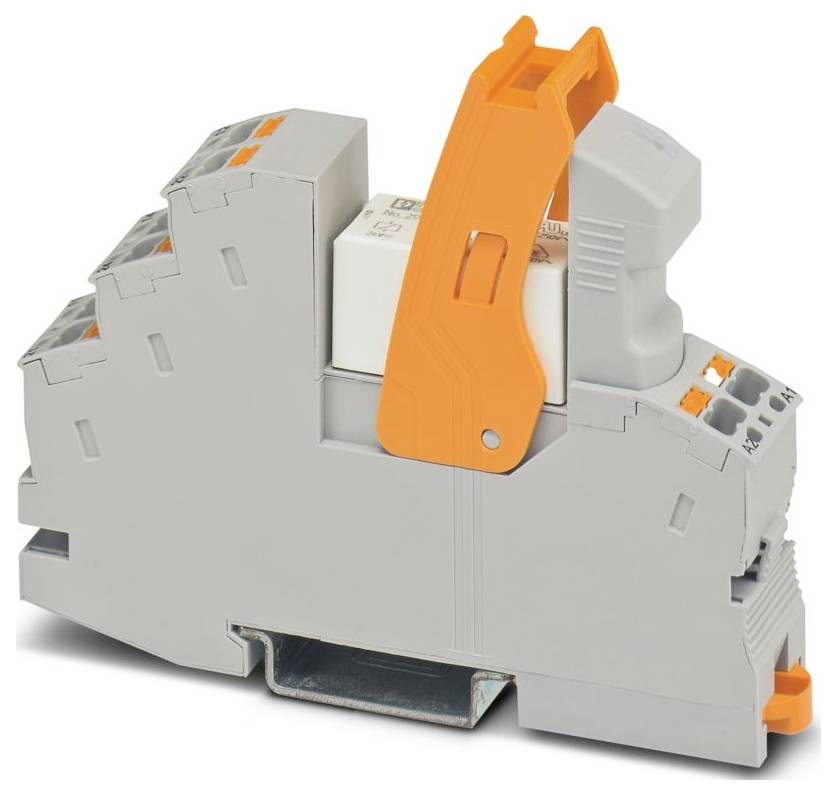

Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT relejni modul 1 zapiralo Piece 10 kos-0

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

relejni modul

Kontakt

1 zapiralo

Preklopna napetost (maks.)

250 V DC/AC

Vrsta

RIF-1-RPT-LDP-24DC/1ICT

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,26.11.

26 kos - zaloga Nemčija

Število (velikost pakiranja 10 kos)

kos - zaloga Nemčija

Min.: 10

Večkratni: 10

Skupaj (21,99 € / Kos)

21,99 €

z DDV

Brezplačna dostava

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: RIFLINE complete
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (vtičnica s plastičnim tulcem); 0,14 mm² ... 1 mm² (vtičnica s plastičnim tulcem, dva vodnika na dvojnem priključku)
Presek togega vodnika: 0,14 mm² ... 1,5 mm²
Presek vodnika AWG: 26 ... 16 (togo); 26 ... 16 (fleksibilno)
Širina: 16 mm
Višina: 96 mm
Globina: 75 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -40 °C ... 70 °C
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: IEC 60947-5-1
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben
Navodila za uporabo: Zaščita pred dotikom mora biti nameščena (v primeru napetosti> 25 V AC/60 V DC) mora zagotoviti monter sistema. Gre za vgradni aparat brez zaščite pred neposrednim stikom.
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
Največja izguba moči pri nominalnih pogojih: 0,43 W
Premer 3,2 mm
Način delovanja: 100 % ED
Vhodno napetostno območje: 19,2 V DC ... 33,6 V enosmernega toka (20 °C)
Dimenzije artikla: Dimenzije artikla
Navodila za sestavljanje: se lahko združijo brez razmika
Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prenapetostjo | Protitekajoča dioda
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Največja preklopna napetost: 250 V AC/DC
Uporaba: visoki vklopni tokovi
Vrtina: Vrtina
Največji vklopni tok: 165 A (20 ms); 800 A (200 µs)
Izolacijske lastnosti: Standardi / Predpisi: Izolacijske lastnosti: Standardi / Predpisi
Izolacija: Varna ločitev, ojačana izolacija
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 12.09.2025
Nazivna vhodna napetost UN: 24 V DC
Območje vhodne napetosti glede na UN: glej diagram
Tipični vhodni tok pri UN: 18 mA
Indikator delovne napetosti: rumena LED
Konfiguracija kontaktov: 1 normalno odprt kontakt
Največji neprekinjeni tok: 6 A; 10 A (Ta vrednost je dovoljena, če so priključki 11 in 21 ter priključka 14 in 24 premostitveni.)
Standardi / Predpisi: Standardi / Predpisi
Nazivna impulzna napetost: 6 kV
Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
Zaščitni razred (rele): RT II (rele)
Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
Preklapljanje: Preklapljanje
Mehanska življenjska doba: 3 x 10⁷ preklopnih ciklov
Preskusna napetost (navitje/kontakt): 4 kV AC (50 Hz, 1 min., navitje/kontakt)
Stran patogena: Stran patogena
Preklopno vedenje pogona: monostabilno
Pogon (polarnost): polariziran
Tipični odzivni čas: 8 ms
Tipičen čas ponovitve: 10 ms
Vrsta preklopnega kontakta: Enojni kontakt
Kontaktni material: AgSnO
Minimalna preklopna napetost: 12 V (100 mA)
Minimalni preklopni tok: 100 mA (12 V DC)
Največja izklopna zmogljivost (uporna obremenitev): 264 W (pri 24 V DC, upoštevajte zmanjšanje kontaktov); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 2750 VA (pri 250 V AC, upoštevajte zmanjšanje kontaktov)
Minimalna preklopna moč: 1200 mW
Napetost tuljave: 24 V DC
Kategorija uporabe CB shema (IEC 60947-5-1): AC15, 6 A/250 V (normalno odprt); DC13, 2 A/24 V (normalno odprt)
Opomba glede preklopnega kontakta: z volframovim predkontaktom

Vrsta embalaže: Piece

Vrsta izdelka: relejni modul

Vrsta: RIF-1-RPT-LDP-24DC/1ICT

Priključek: Push-In vzmetni priključek

Odzivna napetost (min.): 19.2 V/DC

Delovna napetost (maks.): 33.6 V/DC

Čas odziva: 8 ms

Čas padanja: 10 ms

Kontakt: 1 zapiralo

Material kontakta: AgSnO

Preklopna napetost (maks.): 250 V DC/AC

Maks. preklopna moč: 2750 VA

Značilnosti: z držalnim ročajem

: IP20

Maks. temperatura: 70 °C

Min. temperatura: -40 °C

Globina: 75 mm

Širina: 16 mm

Višina: 96 mm

Mere: (Š x V x G) 16 x 96 x 75 mm

Vsebina: 10 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT relejni modul 1 zapiralo Piece 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT relejni modul 1 zapiralo Piece 10 kos

Opis

Predhodno sestavljen relejni modul z vtičnim priključkom, sestavljen iz: relejne vtičnice, releja z močnostnim kontaktom, vtičnega modula za prikaz/odpravljanje motenj, montažnega nosilca. Vrsta kontakta: 1 normalno odprt kontakt, maks. vklopni tok do 800 A, vhodna napetost 24 V DC
