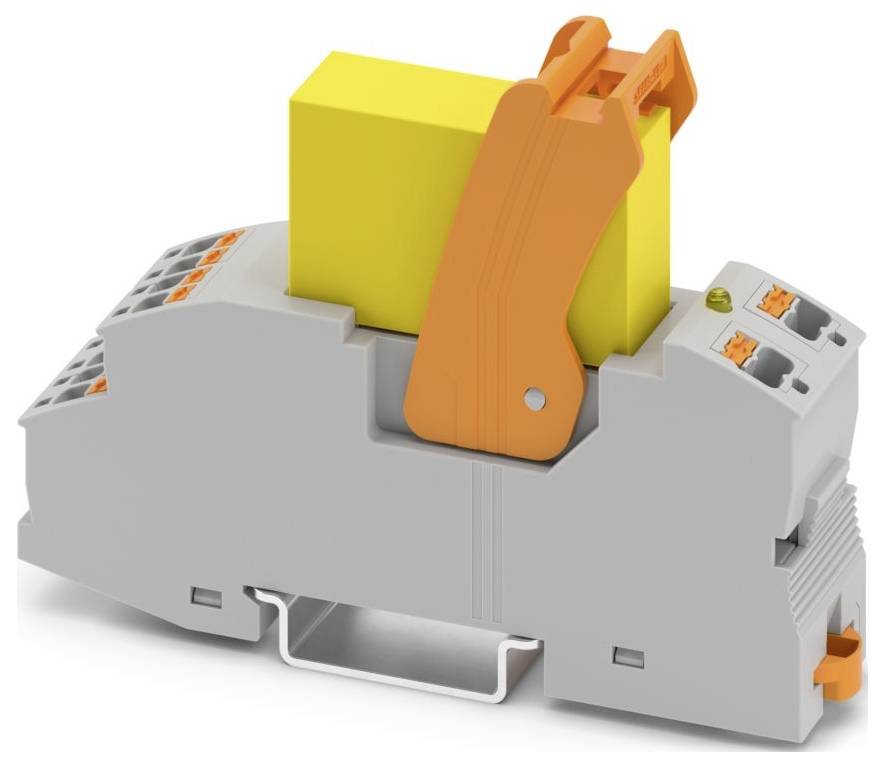

Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG relejni modul 3 zapiralo, 1 odpiralo Piece 10 kos

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

relejni modul

Kontakt

3 zapiralo

1 odpiralo

Preklopna napetost (maks.)

300 V/DC

Vrsta

RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Podatkovni list izdelka (PDF)

Dostava čet, 8.10.

367 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (43,50 € / Kos)

435,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: RIFLINE complete
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (vtičnica s plastičnim tulcem); 0,14 mm² ... 1 mm² (vtičnica s plastičnim tulcem, dva vodnika na dvojnem priključku)
Presek togega vodnika: 0,14 mm² ... 1,5 mm²
Presek vodnika AWG: 26 ... 16 (togo); 26 ... 16 (fleksibilno)
Širina: 21 mm
Višina: 96 mm
Globina: 67 mm
Razred vnetljivosti po UL 94: V2 (ohišje)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -40 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: EN 61810-1
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben
Največja izguba moči pri nominalnih pogojih: 0,41 W
Način delovanja: 100 % ED
Certifikat: skladen z UKCA
Tok: 10 A (RT28-32)
Dimenzije artikla: Dimenzije artikla
Navodila za sestavljanje: se lahko združijo brez razmika
Napetost: 500 V (SCPD)
Zaščitno vezje: dioda za prosti tek
Največja preklopna napetost: 250 V AC; 300 V DC
Indikator stanja: LED (rumena)
Uporaba: Prisilni stiki
Kratkostični tok: 1 kA (pogojni kratkostični tok)
Največji vklopni tok: 35 A (20 ms)
Izolacija: Osnovna izolacija; varna ločitev, ojačana izolacija in 6 kV med tuljavo in kontaktnim vezjem ter med kontakti 11-12 ali 13-14, 41-42 do 23-24, 33-34
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 12.09.2025
Območje vhodne napetosti glede na UN: glejte diagram zmanjševanja nazivne moči
Tipični vhodni tok pri UN: 17 mA
Konfiguracija kontaktov: 3 normalno zaprti kontakti, 1 normalno odprt kontakt
Največji neprekinjeni tok: 6 A
UKCA: UKCA
Nazivna izolacijska napetost: 250 V AC (vhod/izhod)
Nazivna impulzna napetost: 6 kV (vhod/izhod)
Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi: Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi
Zračne in plazilne razdalje med tokokrogi: Zračne in plazilne razdalje med tokokrogi
Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
Zaščitni razred (rele): RT II (rele)
Stopnja zaščite (mesto namestitve): IP54 (mesto namestitve)
Preklapljanje: Preklapljanje
Mehanska življenjska doba: približno 107 preklopnih ciklov
Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min., navitje/kontakt)
Stran patogena: Stran patogena
Preklopno vedenje pogona: monostabilno
Pogon (polarnost): polariziran
Tipični odzivni čas: 10 ms
Tipičen čas ponovitve: 15 ms
Vrsta preklopnega kontakta: Enojni kontakt
Material kontaktov: AgSnO, trdo pozlačen
Minimalna preklopna napetost: 10 V (5 mA)
Minimalni preklopni tok: 5 mA (10 V)
Največja izklopna moč (uporna obremenitev): 144 W (24 V DC); 100 W (48 V DC); 75 W (60 V DC); 55 W (110 V DC); 50 W (220 V DC); 1500 VA (250 V AC)
Preskusna napetost (odprt kontakt): 1,5 kVrms (50 Hz, 1 min., odprt kontakt)
Napetost tuljave: 24 V DC
B10d: 810000 ciklov (AC15, 250V / 0,5A, 1NO); 170000 ciklov (AC15 | 250V / 2A | 1NO); 318000 ciklov (DC13, 24V / 1A, 1NO); 208000 ciklov (DC13, 24V / 2A, 1NO)
Prisilno vodeni kontakti v skladu z EN 61810-3: Tip A
Kategorija uporabnosti CB shema (IEC 60947-5-1): AC15, 2 A/240 V (normalno odprt); DC13, 2 A/24 V (normalno odprt)
Naprava za zaščito pred kratkim stikom: Naprava za zaščito pred kratkim stikom
Delovna napetost UN: 24 V DC
Vse specifikacije v skladu s standardom: Vse specifikacije v skladu s standardom
Izguba vhodne moči pri UN: 0,4 W
Preskusna napetost (): 4 kVrms (50 Hz, 1 min., med kontakti: vsi ostali)

Vrsta embalaže: Piece

Vrsta izdelka: relejni modul

Vrsta: RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Priključek: Push-In vzmetni priključek

Delovna napetost (maks.): 24 V/DC

Čas odziva: 10 ms

Čas padanja: 15 ms

Kontakt: 3 zapiralo
1 odpiralo

Material kontakta: AgSnO + trdna pozlata

Preklopna napetost (maks.): 300 V/DC

Maks. preklopna moč: 1500 VA

Moč tuljave: 0.4 W

Značilnosti: z LED
z inverzno diodo
z držalnim ročajem

: IP20

Maks. temperatura: 85 °C

Min. temperatura: -40 °C

Globina: 67 mm

Širina: 21 mm

Višina: 96 mm

Mere: (Š x V x G) 21 x 96 x 67 mm

Vsebina: 10 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG relejni modul 3 zapiralo, 1 odpiralo Piece 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG relejni modul 3 zapiralo, 1 odpiralo Piece 10 kos

Opis

Relejni modul z vtičnim priključkom, sestavljen iz: relejnega podnožja s statusno LED, prostotečne diode in pritrdilnega nosilca, varnostnega releja s pozitivno vodenimi kontakti v skladu z DIN EN 61810-3, konfiguracije kontaktov: 3 normalno odprti in 1 normalno zaprti, vhodne napetosti: 24 V DC

Besedilo je strojno prevedeno.
