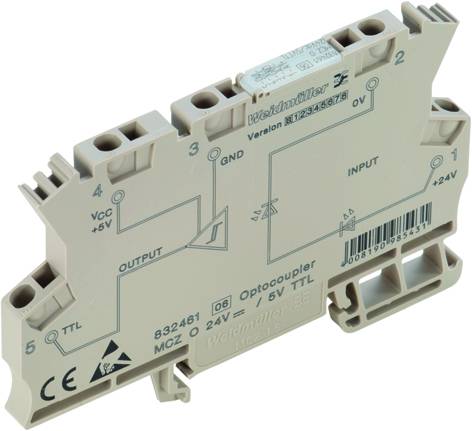

Name: Solid-State releji Weidmüller MCZ O 24VDC 8324610000
Brand: Weidmüller
SKU: 391305
Availability: BackOrder

Solid-State releji Weidmüller MCZ O 24VDC 8324610000-0

Vrsta embalaže

Package

Vrsta izdelka

polprevodniški rele

Krmilna napetost (min).

24 V/DC

Krmilna napetost (maks.)

24 V/DC

Preklopna napetost (maks.)

5 V/DC

Podatkovni list izdelka (PDF)

Dostava tor.,12.1.2027

Velikosti pakiranja

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (54,90 € / Kos)

549,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Weidmüller polprevodniški rele 8324610000-10 Preklopna napetost (maks.): 5 V/DC 10 kos

Industrijska embalaža z 10 kosi

Tehnične specifikacije

Temperatura skladiščenja, največ: 60 ° C
Temperatura skladiščenja, min .: -40 ° C
Prikaz stanja: LED zeleno
Zakasnitev vklopa: 1 µs (pri 20 V DC)
Zakasnitev izklopa: 2,5 µs (pri 28 V DC)
Odpornost na kratek stik: Ne
Barva bež
Nazivna napetost: 300 V
Kategorija prenapetosti: III
Stran za nadzor odmika in odmika od strani tovora: ≥ 5,5 mm
Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
Vlažnost: 40 ° C / 93% relativna vlažnost, brez kondenzacije
MTTF: 3.036 let
Vklopna / izklopna napetost: 16,8 V / 16,5 V DC
Zaščitni tokokrog: Zaščita pred povratno polarnostjo
Zaščitni tokokrog na strani tovora: dioda
Podporna tirnica: TS 35
Razred vnetljivosti po UL 94: V-0
Stopnja onesnaženosti: 2
Stran za nadzor dielektrične trdnosti - stran obremenitve: 1 kVeff / 1 s
Dolžina odstranjevanja nazivne povezave: 8 mm
Območje vpenjanja, nazivni priključek: 1,5 mm²
Območje vpenjanja, najmanj: 0,5 mm²
Območje vpenjanja, največ: 1,5 mm²
Presek žične povezave AWG, min .: AWG 26
Presek žične povezave AWG, največ: AWG 16
Prerez priključka vodnika, poln, min .: 0,5 mm²
Prerez priključka vodnika, poln, največ: 1,5 mm²
Prerez priključka vodnika, fino uvijen, najmanj: 0,5 mm²
Prerez priključka vodnika, fino uvijen, največ: 1,5 mm²
Prerez priključka vodnika, fino uveden, min. (AWG): AWG 26
Prerez priključka vodnika, fino uveden, največ (AWG): AWG 16
Prerez priključka vodnika, fino uvezan AEH s plastičnim obročem DIN 46228/4, min .: 0,5 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 1,5 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,5 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 1,5 mm²
Velikost rezila: 0,6 x 3,5 mm
največja preklopna frekvenca (enosmerna krmilna napetost): 100 kHz

Vrsta embalaže: Package

Vrsta izdelka: polprevodniški rele

Vrsta: MCZ O 24VDC

Priključek: z natezno vzmetjo

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Nadzor toka (maks.): 5 mA

Preklopna napetost (min.): 5 V/DC

Preklopna napetost (maks.): 5 V/DC

Maks. preklopna moč: 112 mW

Izhodna napetost (maks.): 5 V/DC

Kontakt: 1 zapiralo

Min. temperatura: -25 °C

Maks. temperatura: +40 °C

: IP20

Širina: 6.1 mm

Višina: 91 mm

Globina: 63.2 mm

Teža: 23.9 g

Industrijsko pakiranje: da

Stalni tok (maks.): 0.008 A

Vsebina: 10 kos

Nazivna regulacijska napetost: 24 V/DC

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 391305 Solid-State releji Weidmüller MCZ O 24VDC 8324610000

Navodila za uporabo in varnost

Navodila za uporabo in varnost 391305 Solid-State releji Weidmüller MCZ O 24VDC 8324610000

Opis

Polprevodniški rele. MCZ-SERIJA, nazivna krmilna napetost: 24 V DC ± 16%, nazivna preklopna napetost: 5 V TTL, nazivni preklopni tok: 8 mA, izhod ventilatorja = 20 LS-TTL, priključek napetostne vzmeti. Prerez vodnika, ki ga je mogoče pritrditi, je 0,5 ... 1,5 mm².
