Name: Solid-State releji Weidmüller TOP 5VDC/48VDC 0,5A 8950960000
Brand: Weidmüller
SKU: 391976
Availability: BackOrder

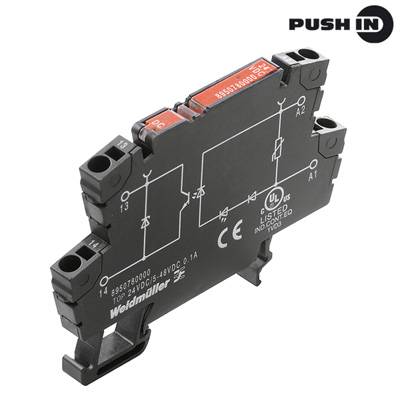

Črni električni relejevski modul podjetja Weidmüller z napisom 'PUSH IN'. Prikazuje električno shemo in tehnične specifikacije.

Vrsta embalaže

Package

Vrsta izdelka

optokopler rele

Krmilna napetost (min).

5 V/DC

Krmilna napetost (maks.)

5 V/DC

Preklopna napetost (maks.)

48 V/DC

Podatkovni list izdelka (PDF)

Dostava pon.,18.1.2027

Velikosti pakiranja

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (17,00 € / Kos)

169,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Weidmüller optokopler rele 8950960000-10 0.5 A Preklopna napetost (maks.): 48 V/DC 10 kos

Industrijska embalaža z 10 kosi

Tehnične specifikacije

Temperatura skladiščenja, maks .: 80 ° C Temperatura skladiščenja, min .: -40 ° C Prikaz stanja: LED zelena Zakasnitev vklopa:<20 µs zakasnitev izklopa:<200 µs padec napetosti pri največji obremenitvi:<1 V tok uhajanja:<10 µA Odpornost na kratek stik: Ne Barva: črna Nazivna napetost: 300 V Prenapetostna kategorija: III Stran za nadzor plazenja in razdalje - stran obremenitve>3 mm vzdržljiva napetost: 4 kV (1,2 / 50 µs) Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije MTTF: 2.500 let Vklop / izklop napetosti: 4 V / 1,25 V DC Zaščitni tokokrog: Varistor, zaščita pred povratno polarnostjo Kategorija obremenitve: DC1 Zaščitni tokokrog, stran obremenitve: Prosti tek dioda Montažna tirnica: TS 35 Razred vnetljivosti po UL 94: V-0 Stopnja onesnaženosti: 2 Stran za nadzor dielektrične trdnosti - stran obremenitve: 1,2 kVeff / 1 min Dolžina odstranjevanja, nazivna povezava: 10 mm vpenjalna površina, nazivna povezava: 1,5 mm² vpenjalno območje, min .: 0,5 mm² vpenjalno območje, maks .: 2,5 mm² presek žične povezave AWG, min .: AWG 20 presek žične povezave AWG, maks .: AWG 14 presek žične povezave, polno, min. : Presek žične povezave 0,5 mm², enožični, maks .: 1,5 mm² prečni prerez žične povezave, drobna žica, min .: 0,5 mm² prečni prerez žične povezave, fino žico, največ: 1,5 mm² prerez, fino nasedli, min. (AWG): Prerez priključka vodnika AWG 20, fino navoj, maks. (AWG): Prerez priključka vodnika AWG 14, fino navojni AEH s plastičnim obročem DIN 46228/4, min .: 0,5 mm² Prerez priključka vodnika, fino verižen AEH s plastičnim obročem DIN 46228/4, največ: 1,5 mm² Prerez priključka prevodnika, fino verižen, AEH (DIN 46228-1), min .: 0,5 mm² prerez priključka vodnika, fino nasedli, AEH (DIN 46228-1), največ: 1,5 mm² Velikost rezila: 0,6 x 3,5 mm, največja preklopna frekvenca (enosmerna krmilna napetost): 200 Hz

Vrsta embalaže: Package

Vrsta izdelka: optokopler rele

Vrsta: TOP 5VDC/48VDC 0,5A

Priključek: Push-In sponka

Krmilna napetost (min).: 5 V/DC

Krmilna napetost (maks.): 5 V/DC

Območje krmilne napetosti: 5 - 5 V/DC

Nadzor toka (maks.): 7.7 mA

Preklopna napetost (min.): 5 V/DC

Preklopna napetost (maks.): 48 V/DC

Obremenilni tok (maks.): 0.5 A

Maks. preklopna moč: 40 mW

Izhodna napetost (min.): 5 V/DC

Izhodna napetost (maks.): 48 V/DC

Izhodni tok maks.: 500 mA

Kontakt: 1 zapiralo

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

: IP20

Širina: 6.1 mm

Višina: 79.4 mm

Globina: 55 mm

Teža: 19.3 g

Industrijsko pakiranje: da

Stalni tok (maks.): 0.5 A

Vsebina: 10 kos

Nazivna regulacijska napetost: 5 V/DC

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Krmilna napetost (maks.)

Obremenilni tok (maks.)

Krmilna napetost (min).

Preklopna napetost (maks.)

Izhodna napetost (maks.)

Solid-State releji Weidmüller TOP 110VDC/230VAC 0,1A 8951200000

Št. izdelka:392005

Dostava pet.,11.12.2026

Conrad Electronic

110 V/DC

0.1 A

110 V/DC

230 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

329,00 €^*

Solid-State releji Weidmüller TOP 110VDC/48VDC 0,1A 8950800000

Št. izdelka:391958

Dostava pet.,11.12.2026

Conrad Electronic

110 V/DC

0.1 A

110 V/DC

48 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Solid-State releji Weidmüller TOP 110VDC/48VDC 0,5A 8951000000

Št. izdelka:391983

Dostava pon.,18.1.2027

Conrad Electronic

110 V/DC

0.5 A

110 V/DC

48 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

219,99 €^*

Solid-State releji Weidmüller TOP 120VAC/230VAC 0,1A 8951280000

Št. izdelka:392013

Dostava pet.,11.12.2026

Conrad Electronic

120 V/AC

0.1 A

120 V/AC

230 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

345,00 €^*

Solid-State releji Weidmüller TOP 120VAC/48VDC 0,1A 8950880000

Št. izdelka:391967

Dostava pon.,18.1.2027

Conrad Electronic

120 V/AC

0.1 A

120 V/AC

48 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

189,99 €^*

Solid-State releji Weidmüller TOP 120VAC/48VDC 0,5A 8951080000

Št. izdelka:391991

Dostava pet.,11.12.2026

Conrad Electronic

120 V/AC

0.5 A

120 V/AC

48 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

229,99 €^*

Solid-State releji Weidmüller TOP 120VAC/48VDC 0.5A RC 1188830000

Št. izdelka:314411

Dostava pet.,11.12.2026

Conrad Electronic

120 V/AC

0.5 A

120 V/AC

48 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

269,00 €^*

Solid-State releji Weidmüller TOP 12VDC/230VAC 0,1A 8951170000

Št. izdelka:392002

Dostava pon.,18.1.2027

Conrad Electronic

12 V/DC

0.1 A

12 V/DC

230 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

319,00 €^*

Solid-State releji Weidmüller TOP 12VDC/48VDC 0,1A 8950770000

Št. izdelka:391952

Dostava pon.,18.1.2027

Conrad Electronic

12 V/DC

0.1 A

12 V/DC

48 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

169,99 €^*

Solid-State releji Weidmüller TOP 12VDC/48VDC 0,5A 8950970000

Št. izdelka:391977

Dostava pon.,18.1.2027

Conrad Electronic

12 V/DC

0.5 A

12 V/DC

48 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

204,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 391976 Solid-State releji Weidmüller TOP 5VDC/48VDC 0,5A 8950960000

Navodila za uporabo in varnost

Navodila za uporabo in varnost 391976 Solid-State releji Weidmüller TOP 5VDC/48VDC 0,5A 8950960000

Opis

Polprevodni rele. TERMOPTO, nazivna krmilna napetost: 5 V DC ± 20%, nazivna stikalna napetost: 5 ... 48 V DC, nazivni preklopni tok: 500 mA, PUSH IN vzmetni priključek. TERMOPTO Solid-State-Relais 5 ... 48 V DC 0,5 A Izhodne variante, z AC ali DC vhodom, v različnih izvedbah: s PUSH IN priključkom, v širini 6,1 mm, z različnimi zaščitnimi tokokrogi na vhodu (prostostna dioda, Varistor, RC filter) priključne križne povezave, zaprta zasnova.
