Name: Solid-State releji Weidmüller TOS 24VDC 24VDC2A 1127170000
Brand: Weidmüller
SKU: 306923
Availability: BackOrder

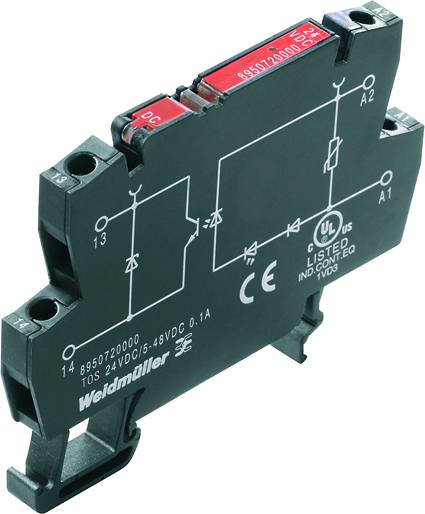

Črni elektronski relejski modul z belimi oznakami in diagrami, ki ga je mogoče integrirati v električni sistem.

Vrsta embalaže

Package

Vrsta izdelka

polprevodniški rele

Krmilna napetost (min).

24 V/DC

Krmilna napetost (maks.)

24 V/DC

Preklopna napetost (maks.)

33 V/DC

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

5 Set (i) - zaloga Nemčija

Podobni izdelki

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (38,50 € / Kos)

445,00 €

-13 %

385,00 €

z DDV

Samo 29,00 €

Na voljo samo 5 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Weidmüller polprevodniški rele 1127170000 2 A Preklopna napetost (maks.): 33 V/DC 10 kos

Industrijska embalaža z 10 kosi

Tehnične specifikacije

Temperatura skladiščenja, maks .: 70 ° C Temperatura skladiščenja, min .: -40 ° C Prikaz stanja: LED zelena Zakasnitev vklopa: ≤0,1 ms Zakasnitev izklopa:<1 ms padec napetosti pri največji obremenitvi: ≤ 120 mV tok uhajanja:<10 µA odpornost na kratki stik: brez barve: črna nazivna napetost: 300 V prenapetostna kategorija: III plazenje in nadzor nad zračnostjo - stran obremenitve: ≥ 5,5 mm impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs) vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije MTTF: 1.077 let Vklop / izklop napetosti: 14 V / 12,5 V DC Zaščitni tokokrog: prosta kolesnica, zaščita pred povratno polarnostjo, min. Preklopni tok: 5 mA Zaščitni tokokrog , obremenitvena stran: prosta kolesna dioda, DIN tirnica: TS 35, razred vnetljivosti po UL 94: V -0 Stopnja onesnaženosti: 2 Stran za nadzor dielektrične trdnosti - stran obremenitve: 2,5 kVeff Dolžina odstranjevanja, nazivna povezava: 8 mm vpenjalno območje , nazivni priključek: 1,5 mm² vpenjalno območje, min .: 0,14 mm² vpenjalno območje, max .: 2,5 mm² presek žične povezave AWG, min .: AWG 26 presek žične povezave AWG, maks .: AWG 14 presek žične povezave, enojni žica, min .: 0,14 mm² presek žične povezave, enojna žica, max .: 2,5 mm² presek žične povezave, fino uvijena, min .: 0,14 mm² prečni prerez vodnika, fino vlečena, max .: 2,5 mm² prerez, fino nasedli, min. (AWG): Prerez priključka vodnika AWG 26, fino navojni, maks. (AWG): Prerez priključka vodnika AWG 14, fino navojni AEH s plastičnim obročem DIN 46228/4, min. : 0,2 5 mm² prečni prerez vodnika, fino vezan AEH s plastičnim obročem DIN 46228/4, maks .: 2,5 mm² prečni prerez vodnika, fino verižen, AEH (DIN 46228-1), min .: 0,25 mm² vodnik prerez, fino vlečen, AEH (DIN 46228-1), največ: 2,5 mm² Velikost rezila: gr. PH0 Najvišja frekvenca vklopa (enosmerna krmilna napetost): 300 Hz Navor privijanja, največ: 0,4 Nm Tip vodnika: togi bakreni vodnik, drobnovejen bakreni vodnik Vklopni / izklopni tok: 6,2 mA / 5,4 mA enosmerni nadomestni rele tuljave odstopa od nazivne krmilne napetosti: Ne Nadomestni rele napetosti tuljave: 24 V. DC

Vrsta embalaže: Package

Vrsta izdelka: polprevodniški rele

Vrsta: TOS 24VDC 24VDC2A

Priključek: vijačni

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Nadzor toka (maks.): 11.5 mA

Preklopna napetost (min.): 3 V/DC

Preklopna napetost (maks.): 33 V/DC

Obremenilni tok (maks.): 2 A

Maks. preklopna moč: 280 mW

Izhodna napetost (min.): 3 V

Izhodna napetost (maks.): 33 V/DC

Izhodni tok maks.: 2 A

Kontakt: 1 zapiralo

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

: IP20

Širina: 6.4 mm

Višina: 89.6 mm

Globina: 87.8 mm

Teža: 32.2 g

Industrijsko pakiranje: da

Stalni tok (maks.): 2 A

Vsebina: 10 kos

Nazivna regulacijska napetost: 24 V/DC

UKCA: da

Različice(Vse cene so z DDV)

Krmilna napetost (maks.)

Krmilna napetost (min).

Solid-State releji Weidmüller TOS 24VDC 24VDC2A 1127170000

Št. izdelka:306923

Dostava pon.,26.10.

5 Set (i) - zaloga NemčijaConrad Electronic

Priporočeni izdelki

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

385,00 €^*

Solid-State releji Weidmüller TOS 120VAC RC 24VDC2A 1127230000

Št. izdelka:306929

Dostava pon.,14.12.2026

Conrad Electronic

120 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

515,00 €^*

Solid-State releji Weidmüller TOS 120VUC 24VDC2A 1127210000

Št. izdelka:306927

Dostava pon.,14.12.2026

Conrad Electronic

120 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

455,00 €^*

Solid-State releji Weidmüller TOS 12VDC 24VDC2A 1127150000

Št. izdelka:306922

Dostava pon.,18.1.2027

Conrad Electronic

12 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

425,00 €^*

Solid-State releji Weidmüller TOS 230VAC RC 24VDC2A 1127240000

Št. izdelka:306930

Dostava pon.,18.1.2027

Conrad Electronic

230 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

515,00 €^*

Solid-State releji Weidmüller TOS 230VUC 24VDC2A 1127220000

Št. izdelka:306928

Dostava pon.,18.1.2027

Conrad Electronic

230 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

455,00 €^*

Solid-State releji Weidmüller TOS 24VUC 24VDC2A 1127180000

Št. izdelka:306924

Dostava pon.,18.1.2027

Conrad Electronic

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

465,00 €^*

Solid-State releji Weidmüller TOS 48VUC 24VDC2A 1127190000

Št. izdelka:306925

Dostava pon.,26.10.

5 Set (i) - zaloga NemčijaConrad Electronic

48 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

415,00 €^*

Solid-State releji Weidmüller TOS 5VDC 24VDC2A 1127140000

Št. izdelka:306921

Dostava pon.,18.1.2027

Conrad Electronic

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

425,00 €^*

Solid-State releji Weidmüller TOS 60VUC 24VDC2A 1127200000

Št. izdelka:306926

Dostava pon.,18.1.2027

Conrad Electronic

60 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

455,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 306923 Solid-State releji Weidmüller TOS 24VDC 24VDC2A 1127170000

Navodila za uporabo in varnost

Navodila za uporabo in varnost 306923 Solid-State releji Weidmüller TOS 24VDC 24VDC2A 1127170000

Opis

Solid-state rele. TERMSERIES, nazivna regulacijska napetost: 24 V DC ± 20%, nazivna preklopna napetost: 3 V ... 33 V DC, nazivni stikalni tok: 2 A, vijačni priključek. TERMSERIES Solid State Relays Kompletni moduli 3 ... 33 V DC 2 A Izhodne izvedbe, sestavljene iz polprevodniškega releja in vtičnice z vhodom AC / DC / UC z vijačno povezavo, širine 6,4 mm. Izmetalnik z geometrijo optičnih vlaken (statusni prikaz).

Besedilo je strojno prevedeno.
