Name: Uni-T UTG4082A omrežno napajanje 1 µHz - 80 Hz 2-kanalni arBitrarni
Brand: Uni-T
SKU: 3757389
Availability: BackOrder

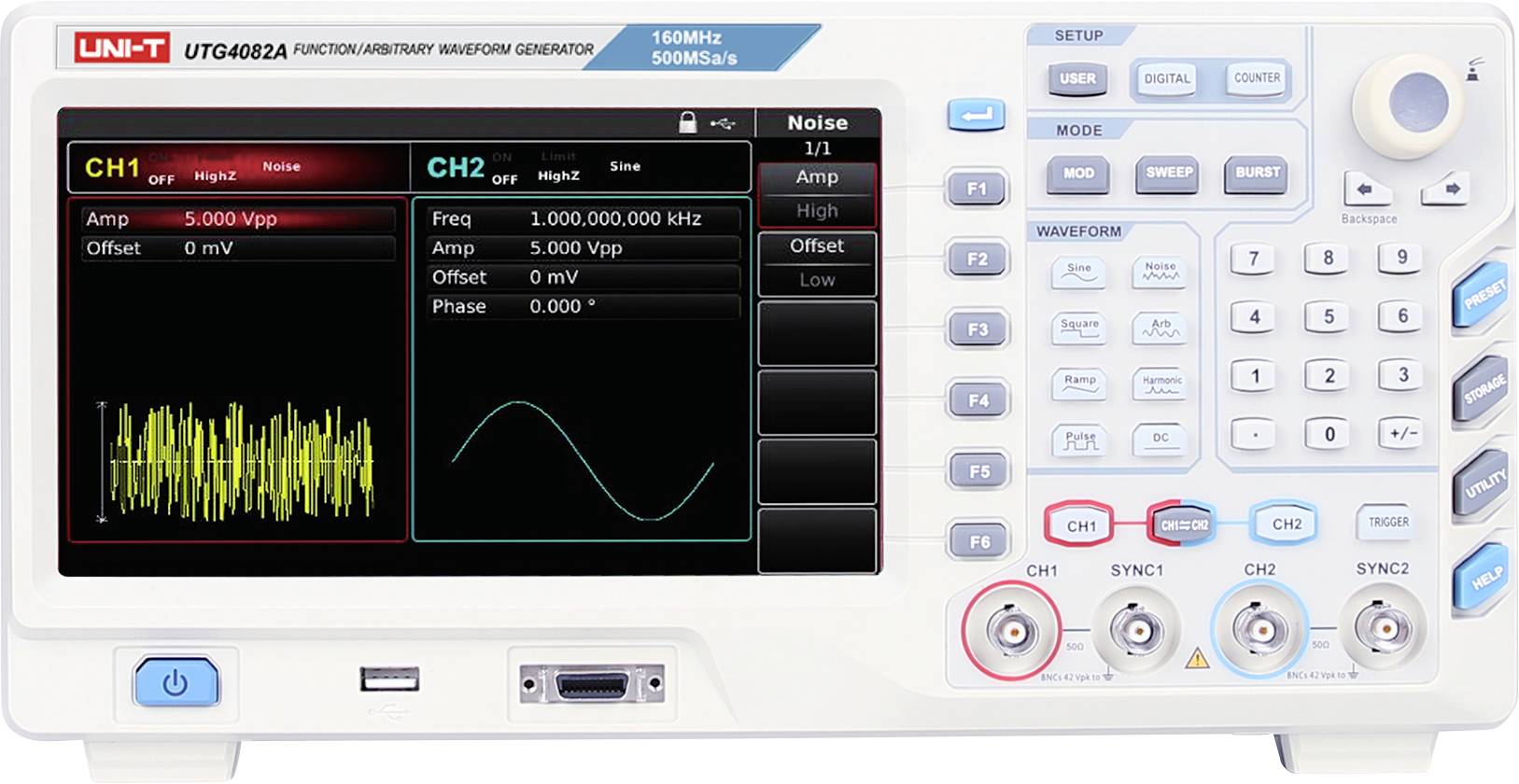

UNI-T UTG4082A generator funkcij/poljubnih valovnih oblik, ki prikazuje izhod šuma kanala CH1 in nastavitve sinusnega vala kanala CH2, z nadzori frekvence, amplitude in odmika na zaslonu ter gumbi kanalov na sprednjem plošči.

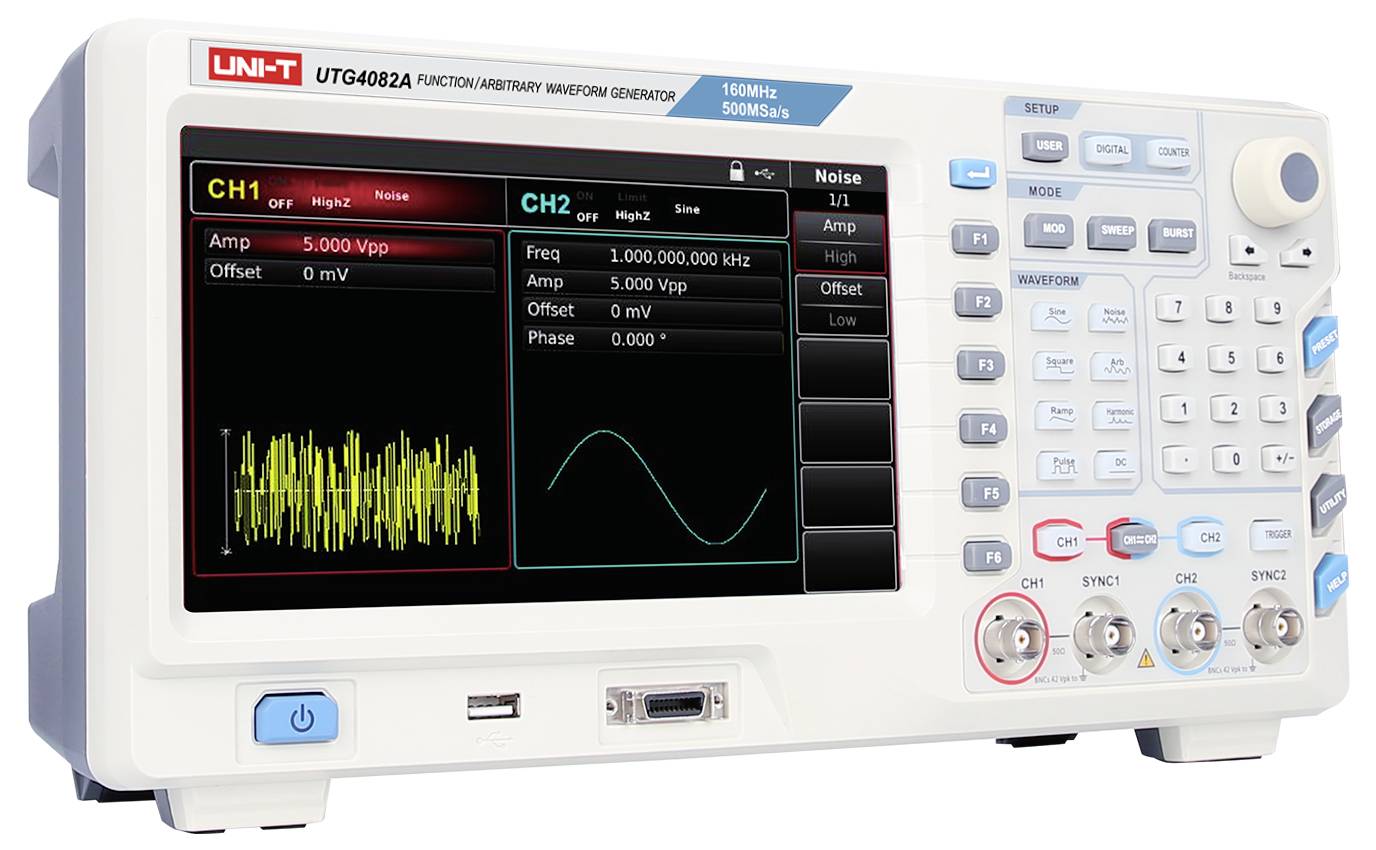

Uni-T UTG4082A omrežno napajanje 1 µHz - 80 Hz 2-kanalni arBitrarni-1

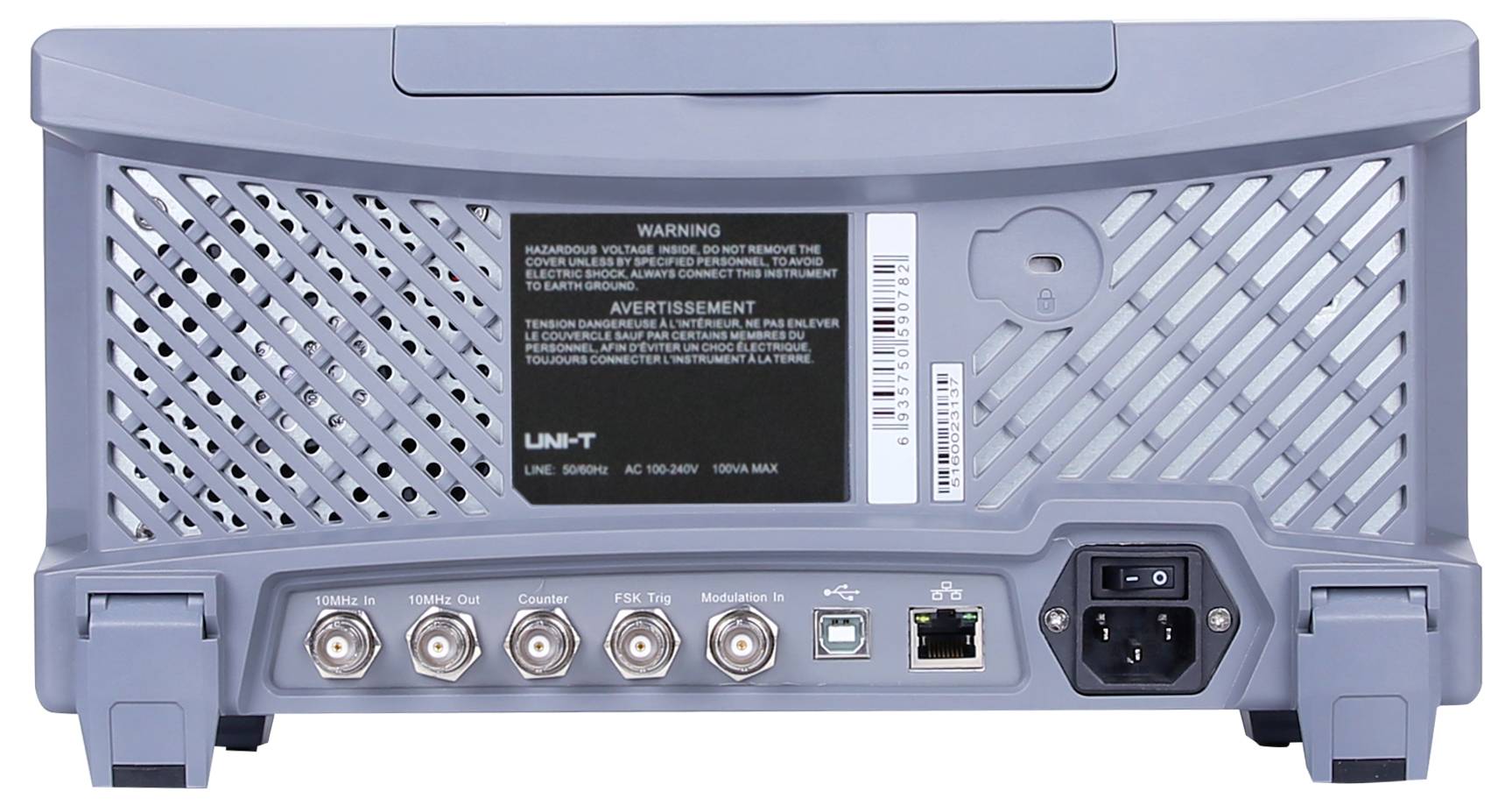

Uni-T UTG4082A omrežno napajanje 1 µHz - 80 Hz 2-kanalni arBitrarni-2

1/3

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,27.11.

6 kos - zaloga Nemčija

Skupaj (845,00 € / Kos)

845,00 €

z DDV

Brezplačna dostava

Samo 47,00 €

Na voljo samo 6 kos - zaloga Nemčija

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T UTG4082A omrežno napajanje 1 µHz - 80 Hz 2-kanalni arBitrarni

Največja izhodna frekvenca: 80 MHz
Frekvenca vzorčenja: 500MSa/s
Navpična ločljivost: 16-bitna
Kanali: 2
Poljubna dolžina valovne oblike: 32 Mpts
Zaslon: 8-palčni TFT-LCD

Tehnične specifikacije

Frekvenca vzorčenja 500 MSa/s
16-bitna navpična ločljivost
Globina pomnilnika 32 Mpts
7 GB nehlapnega pomnilnika
Izhod protokola (I2C, SPI, RS232/UART)

Izhodna oblika signala: Sinusni val, kvadratni val, žagast (rampa), harmonski, impulzni, šumni, enosmerni in poljuben val.

Vrsta izdelka: omrežno napajanje

Frekvenčni razpon: 1 µHz - 80 Hz

Izhodna oblika signala: arBitrarni

Frekvenčno območje sinusa: 1 µHz - 80 Hz

Klir faktor sinus: 0,2 %

Frekvenčno območje pravokotnika: 30 MHz

Čas naraščanja pravokotnika: 7 ns

Prikaz: LCD

Frekvenčno območje trikotnika: 1 µHz bis 2 MHz

Frekvenčno območje ARB: 1 µHz bis 20 MHz

: delovni standardi (lastni)

Notranja modulacija: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Zunanja modulacija: AM, FM, PM, PWM, SUM (prek analognega vhoda) ter ASK, FSK, PSK, OSK

Sprožilec (sinhron): Notranji, zunanji (združljiv s TTL) ali ročni

Vrata (asinhrona): Podpira način Gated Burst

Eksterno merjenje frekvence: Visoko natančen 6-bitni frekvenčni števec; območje od 100 MHz do 800 MHz

Mere: (Š x V) 336 mm x 164 mm

Teža: 3.5 kg

Število kanalov: 2-kanalni

Frekvenca (maks.): 80 Hz

Frekvenca (min.): 1 µHz

Značilnosti: modulacija

Širina: 336 mm

Višina: 164 mm

Vmesniki: USB-host
USB naprava
LAN

Napajanje: 230 v/ac

Vrsta: UTG4082A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3757389 Uni-T UTG4082A omrežno napajanje 1 µHz - 80 Hz 2-kanalni arBitrarni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3757389 Uni-T UTG4082A omrežno napajanje 1 µHz - 80 Hz 2-kanalni arBitrarni

Opis

UTG4082A se uporablja v najrazličnejših aplikacijah in združuje več oblik signalov, vključno z generatorjem funkcij, generatorjem poljubnih valovnih oblik, generatorjem impulzov, generatorjem harmonikov ter viri analogne in digitalne modulacije. Ponuja visoko frekvenco vzorčenja do 500 MSa/s in največjo dolžino valovne oblike do 32 Mpt. UTG4082A uporablja tehnologijo direktnega digitalnega sintetizatorja (DDS) za ustvarjanje stabilnih, natančnih in nizko popačenih signalov. Uporabniku prijazen vmesnik z 8-palčnim zaslonom visoke ločljivosti in dobro zasnovana postavitev nadzorne plošče zagotavljata učinkovito in udobno upravljanje.

Besedilo je strojno prevedeno.

Izvedba

Različne vrste modulacije: Podpora za AM, FM, PM ter digitalne modulacije, kot so ASK, FSK, PSK, QAM in številne druge.
Funkcija harmoničnega izhoda: do 16 harmonikov, prosto nastavljivih (vrstni red, amplituda, faza)
Globina pomnilnika 32 Mpts in 7 GB pomnilnika: Velika globina pomnilnika poljubnih valovnih oblik in obsežen notranji pomnilnik.
Funkcija pometanja: linearni in logaritemski način pometanja
Digitalni vmesniki (neobvezno): Podpora za SPI, I²C in UART

Obseg dostave

UTG4082A x 1
Napajalni kabel x 1
USB kabel x 1
Prehodni kabel BNC-BNC × 1

Namigi

Drugi modeli

- UTG4122A: izhodna frekvenca 120 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 32 Mpts, 8-palčni TFT-LCD zaslon na dotik.

- UTG4162A: izhodna frekvenca 160 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 32 Mpts, 8-palčni TFT-LCD zaslon na dotik.

- UTG4202A: izhodna frekvenca 200 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, 32 Mpts poljubne dolžine valovne oblike, 8-palčni TFT-LCD.
