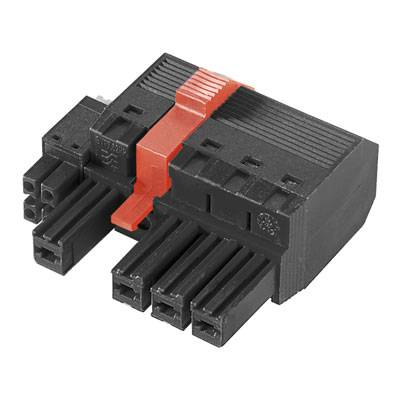

Name: Vtični konektor za tiskana vezja Weidmüller 1157250000 vsebuje: 25 kosov
Brand: Weidmüller
SKU: 307938
Availability: BackOrder

Vtični konektor za tiskana vezja Weidmüller 1157250000 vsebuje: 25 kosov-0

Vrsta izdelka

ohišje kabelske vtičnice

Izvedba

ravni ženski konektor

Število vrst

Serija

BV/SV

7.62 mm

Podatkovni list izdelka (PDF)

Dostava pon.,4.1.2027

Število (velikost pakiranja 25 kos)

Set (i) - zaloga Nemčija

Skupaj (305,00 € / Kos)

305,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Weidmüller ohišje kabelske vtičnice BV/SV Skupno število polov 5 Osnovna mreža: 7.62 mm 1157250000 25 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 25 kos
Število vrst: 1
Skupno število polov: 5

Dodatne informacije

Tehnične specifikacije

Vrsta izdelka: ohišje kabelske vtičnice

Izvedba: ravni ženski konektor

Število vrst: 1

Sistem vtičnih priključkov: wire-to-board

Serija: BV/SV

RM: 7.62 mm

Število pozicij na vrsto: 5

Skupno število polov: 5

Širina: 54.60 mm

Nazivni tok: 33 A

Nazivni tok - zaokrožen: 33 A

Vsebina: 25 kos

AWG (maks.): 8

AWG min.: 24

Dolžina odstranjene izolacije (maks.): 12.00 mm

Mere: (D x Š x V) 24.30 x 54.60 x 44.70 mm

Priključek: vzmetna sponka
vtič

Material ohišja: PA GF

Proizv. št. delov: 1157250000

Industrijsko pakiranje: da

Material kontakta: Cu-zlitina, pocinkana

Stran stika s kontaktno površino: pokositrano

Nazivna napetost: 600 V

Višina: 44.70 mm

Dolžina: 24.30 mm

maks. prerez: 10.00 mm²

Min. prečni prerez: 0.50 mm²

Skladnost z RoHS: Ja

Smerni vtikač: pravokotno na tiskano vezje

Vrsta: BVF 7.62HP/05/180MF4 BCF/08R SN BK BX

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Izvedba

Širina

Serija

Skupno število polov

Vtični konektor za tiskana vezja Weidmüller 1068510000 vsebuje: 18 kosov

Št. izdelka:283364

Dostava tor.,15.12.2026

Conrad Electronic

20 A

ravni ženski konektor

91.10 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

179,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087130000 vsebuje: 24 kosi

Št. izdelka:288428

Dostava tor.,15.12.2026

Conrad Electronic

20 A

ravni ženski konektor

70.78 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

184,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087250000 vsebuje: 90 kosov

Št. izdelka:288824

Dostava pon.,25.1.2027

Conrad Electronic

20 A

ravni ženski konektor

29.50 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

154,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087260000 vsebuje: 72 kosa

Št. izdelka:288839

Dostava tor.,15.12.2026

Conrad Electronic

20 A

ravni ženski konektor

29.50 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

169,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087270000 vsebuje: 60 kosov

Št. izdelka:288842

Dostava tor.,15.12.2026

Conrad Electronic

20 A

ravni ženski konektor

30.14 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087280000 vsebuje: 48 kosov

Št. izdelka:288843

Dostava tor.,15.12.2026

Conrad Electronic

20 A

ravni ženski konektor

35.22 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

169,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087290000 vsebuje: 42 kosa

Št. izdelka:288876

Dostava pon.,25.1.2027

Conrad Electronic

20 A

ravni ženski konektor

40.30 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087300000 vsebuje: 36 kosov

Št. izdelka:288877

Dostava pon.,25.1.2027

Conrad Electronic

20 A

ravni ženski konektor

45.38 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

169,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087310000 vsebuje: 36 kosov

Št. izdelka:288894

Dostava tor.,15.12.2026

Conrad Electronic

20 A

ravni ženski konektor

50.46 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

189,99 €^*

Vtični konektor za tiskana vezja Weidmüller 1087320000 vsebuje: 30 kosov

Št. izdelka:288898

Dostava tor.,15.12.2026

Conrad Electronic

20 A

ravni ženski konektor

55.54 mm

BL/SL

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 307938 Vtični konektor za tiskana vezja Weidmüller 1157250000 vsebuje: 25 kosov

Navodila za uporabo in varnost

Navodila za uporabo in varnost 307938 Vtični konektor za tiskana vezja Weidmüller 1157250000 vsebuje: 25 kosov

Opis

PCB priključek. Vtičnica, 7,62 mm, število položajev: 5, 180 °, vzmetni priključek PUSH IN, vpenjalno območje, nazivni priključek, največ: 10 mm², škatla. Kombiniran 180 ° vtični vtič z napajalnimi in signalnimi kontakti v priključni tehnologiji PUSH IN, vključno s samodejno zaklepanjem sredinske prirobnice, po želji s priključnim zaščitnim priključkom v mreži 7.62. Omogoča sočasno priključitev napajalnih, signalnih in (neobvezno) povezav ščita. Idealno za povezavo servo in asinhronih pogonov. Za energetske kontakte izpolnjuje zahteve IEC 61800-5-1 in UL 1059 ClassC 600 V. Samozaporna sredinska prirobnica s samodejnim zaklepanjem v primerjavi z običajnimi rešitvami zmanjša prostor, ki ga zahteva ena širina mreže. Priključna zaščita ščita močno stika z ohišjem naprave in je ni treba posebej priviti. Neobvezno na zahtevo: brez priključka oklopa, brez pritrditve prirobnice ali sredinske prirobnice z dodatno pritrditvijo na vijak. 0,2 - 6,0 mm² (IEC) / 28 - 12 AWG (UL), 1000 V (IEC) / 600 V (UL), 38 A (IEC) / 35 A (UL).

Besedilo je strojno prevedeno.
