Arducam modularna kamera MBS-SES-185-26
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (234,99 € / Kos)
234,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Kamera:
- Optični format: 1/2,3″ (diagonala 7,857 mm)
- Senzor: IMX477
- Ločljivost: 4056(V) x 3040(V) 12,3 MP
- Velikost slikovnih pik: 1,55 um x 1,55 um
- IR občutljivost: Vidna svetloba
- Vmesnik: 4-pasovni MIPI CSI-2

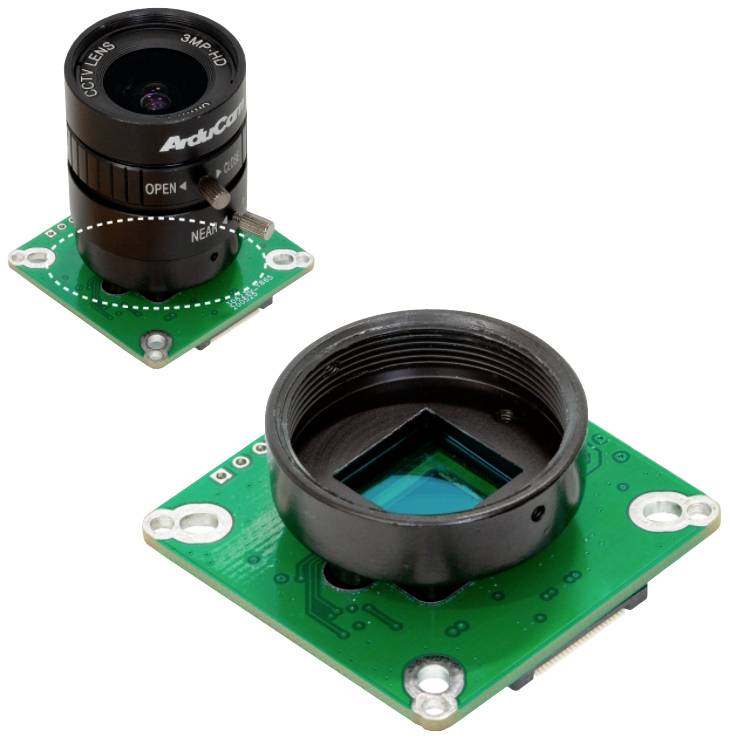

- Standardni nastavek za objektiv: CS nastavek
- Hitrost sličic: (odvisno od ciljne platforme je lahko največja hitrost sličic omejena) Polna ločljivost@60fps (normalno), 4K2K@60fps, 1080p@240fps Polna ločljivost@40fps (12-bitno normalno) Polna ločljivost@30fps (DOL-HDR, 2) okvirji)

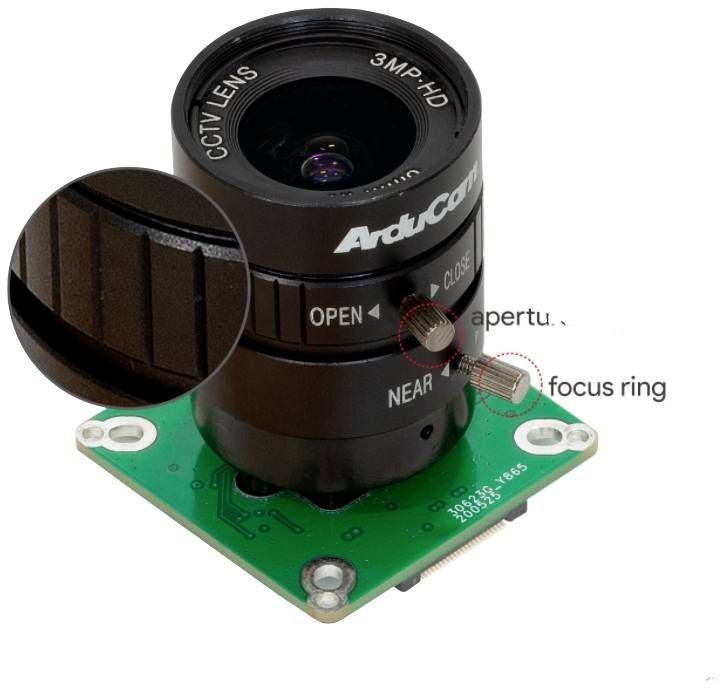

- Leča:
- Goriščna razdalja 6 mm
- Format: 1/2,3 inča
- Zaslonka (F): Max F1.2
- Vidno polje (FOV): 65° (H)
- Vtičnica: CS nosilec
- Zadnja goriščna razdalja: 7,53 mm
- MOD: 0,2 m
- Dimenzije: Ø30 × 31 mm
- Teža 53 g
- Plošča kamere:
- Razmik lukenj: združljiv z 29 mm, 30 mm, 34 mm
- Velikost plošče: 38 mm x 38 mm
- Največji tok: 300mA
- Vrsta izdelka
modularna kamera
- Dolžina
38 mm
- Širina
38 mm
- Proizv. št. delov
MBS-SES-185-26
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3205043 Arducam modularna kamera MBS-SES-185-26
Opis

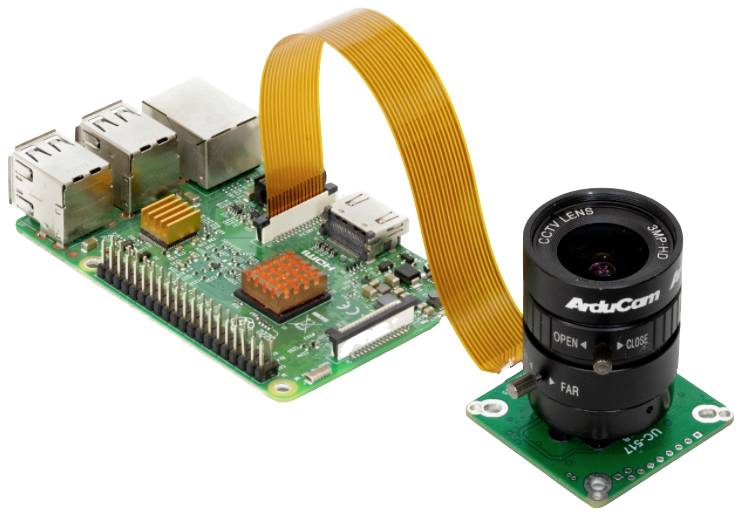

Ekipa ArduCAM je izdala vrsto modulov kamer za Raspberry Pi, vključno z moduli 5MP in 8MP. So popolnoma združljivi z uradno različico in so razdeljeni na standardno različico, različico z optimizirano optično zmogljivostjo, različico miniaturne vohunske kamere, različico NoIR, motorizirano različico IR Cut in različico programljive motorizirane kamere za ostrenje. Ti moduli kamere podpirajo vse modele Raspberry Pi in za delo s Pi Zero potrebujejo 15- do 22-pinski kabel ali adapter. Uradna kamera Pi HQ je na voljo samo v enem modelu. Nima objektiva, uporabnikom pa tudi ohišja ni lahko najti. Za rešitev teh težav je Arducam izdal ta modul kamere, prilagojeno ploščo kamere IMX477 z razmikom treh lukenj in 6 mm CS lečo. Lahko pa prenesete 3D datoteke, ki jih je ustvaril ArduCAM, da natisnete svoj kovček, kot želite. Ta modul kamere podpira vse Raspberry Pi in osebne/prenosne računalnike (potrebna sta adapterska plošča MIPI in ščit za kamero USB, nista priložena).
POMEMBNA OPOMBA O PROGAH IMX477 MIPI
Modul kamere IMX477 podpira 4 pasove v strojni opremi, vendar gonilnik 4 steznih kamer zahteva dodatno prilagajanje.
Standardni Raspberry Pi in Jetson Nano/Xavier NX fizično ne moreta podpirati 4-pasovne povezave (oba imata samo 2-pasovna vrata CSI). Samo računalniški modul Raspberry Pi in nekatere nosilne plošče Jetson drugih proizvajalcev imajo podporo za 4-pasovno strojno opremo. Zato to ni splošna potreba. 4-pasovna povezava poleg fizične 4-pasovne povezave zahteva dodatno delo, predvsem voznike kamer. In vozniki so omejeni z zmogljivostjo same platforme. Na primer, 4-Lane ne more odkleniti videa 4k na Raspberry Pi, ker ga VideoCore trenutno ne podpira. Jetson Nano je do neke mere omejen tudi z možnostmi kodiranja. Prepričati se moraš, da ga res potrebuješ.
Besedilo je strojno prevedeno.
POMEMBNA OPOMBA O PROGAH IMX477 MIPI
Modul kamere IMX477 podpira 4 pasove v strojni opremi, vendar gonilnik 4 steznih kamer zahteva dodatno prilagajanje.
Standardni Raspberry Pi in Jetson Nano/Xavier NX fizično ne moreta podpirati 4-pasovne povezave (oba imata samo 2-pasovna vrata CSI). Samo računalniški modul Raspberry Pi in nekatere nosilne plošče Jetson drugih proizvajalcev imajo podporo za 4-pasovno strojno opremo. Zato to ni splošna potreba. 4-pasovna povezava poleg fizične 4-pasovne povezave zahteva dodatno delo, predvsem voznike kamer. In vozniki so omejeni z zmogljivostjo same platforme. Na primer, 4-Lane ne more odkleniti videa 4k na Raspberry Pi, ker ga VideoCore trenutno ne podpira. Jetson Nano je do neke mere omejen tudi z možnostmi kodiranja. Prepričati se moraš, da ga res potrebuješ.
Besedilo je strojno prevedeno.

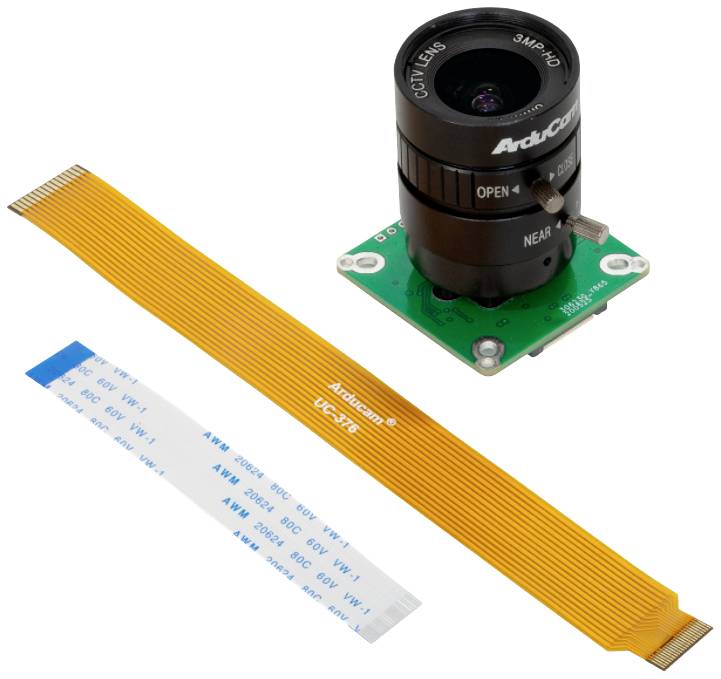

Obseg dostave
- 1x 12,3 MP modul barvne kamere IMX477
- 1x 6 mm goriščna razdalja CS objektiv kamere
- 1x 80mm/3,15-palčni 22pin kabel kamere za Pi Zero&W
- 1x 300 mm/12-palčni 15-pinski do 22-pinski kabel kamere za serijo Pi A&B
