Name: Bürkert ventil za pnevmatiko 2006 337669 0 do 16 bar 1 kos
Brand: Bürkert
SKU: 3047396
Availability: BackOrder

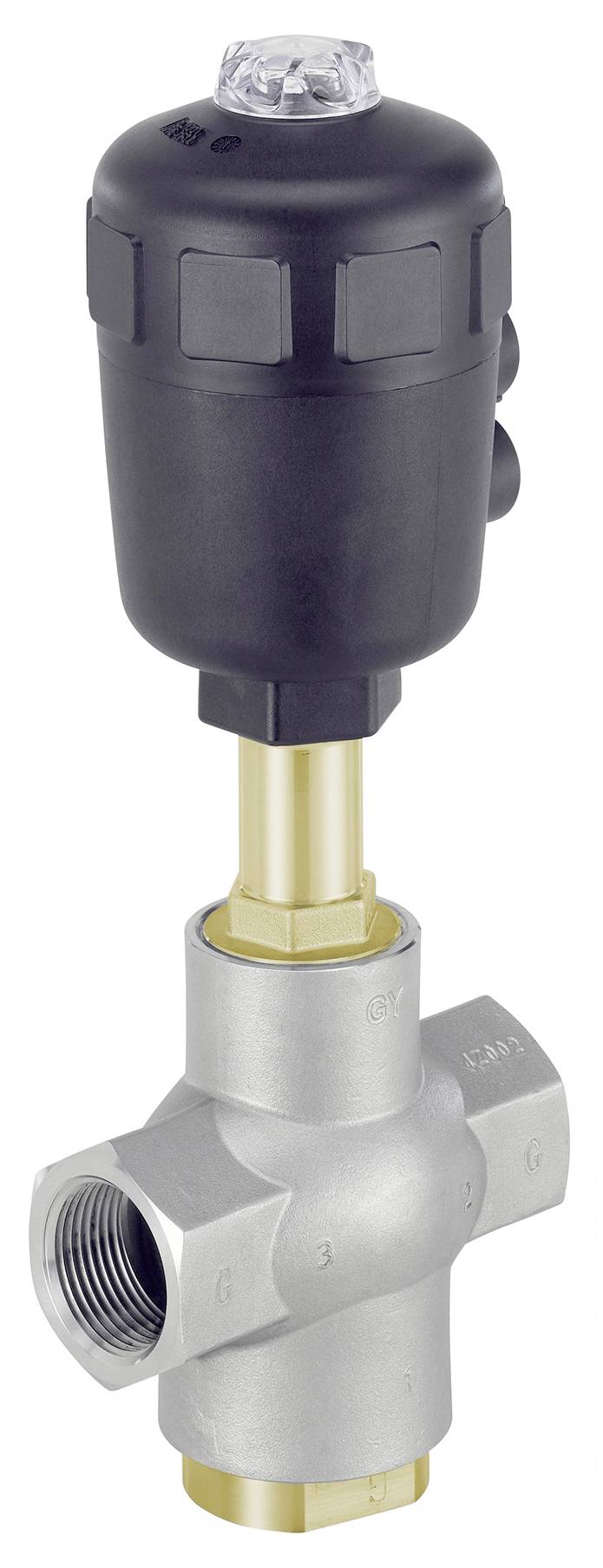

Ventil s črnim vrtljivim gumbom in srebrnim ohišjem, primeren za industrijske aplikacije.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,28.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (589,00 € / Kos)

589,00 €

z DDV

Samo 35,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Drive - različica Drive: Classic
Pogon - Velikost pogona: 63 mm
Pogon - poizvedba položaja preko magnetnega bata: št
Pogon - Kategorija materiala pogona: Plastika
Pogon - material pogona: PA (poliamid)
Pogon - O-obroč med pokrovom in oblogo: št
Vrsta priključka pogonsko-krmilnega zraka: notranji navoj
Vrsta navoja povezave pogon - krmilni zrak: G
Premer povezave pogona - krmilnega zraka (palec): 1/4 palca
Pogon - položaj priključka krmilnega zraka: v smeri linije
Pogonsko-regulacijski zračni priključek material: nerjaveče jeklo
Premer luknje za pogonsko krmiljenje: 2 mm
Drive - Vmesnik za pogon: metrika
Drive - Drive povečana kemična odpornost: št
Pogon - krmilni stožec: Št
Pogon - priključek za krmilni zrak 1 Predmontirano: stožčasti čep
Pogon - priključek za krmiljenje zraka 2 Predmontirano: stožčasti čep
Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
Tesnilni material - material ohišja tesnilnega nastavka: grafit
Tesnilni material - pakirano tesnilo vključeno: št
Tlak in temperatura - nazivni tlak (DIN EN 1333): PN 16
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - temperatura medija max: 180 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - kontrolni tlak min: 4,7 bar
Tlak in temperatura - regulacijski tlak max: 10 barov
Tlak in temperatura - nazivni tlak (DIN EN 1759): razred 150
Tlak in temperatura - Kontrolni tlačni vakuum: št
Lastnosti naprave - podskupina izdelkov: odprti/zaprti ventili
Lastnosti naprave - Vgradna dolžina: 105 mm
Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
Lastnosti naprave - Tip krmiljenja ventila: pnevmatski
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - izdelava telesa ventila: ulit
Lastnosti naprave - pretok: poljuben
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Medij in kalibracija - možnost CIP: Da
Medij in kalibracija - zmožnost SIP: Da
Nazivna širina (Kv vrednost) - Nazivna širina ohišja: 25 mm
Nazivna širina (Kv vrednost) - Nazivna širina ohišja (IN): 1 palec
Nazivna širina (Kv vrednost) - Nazivna širina sedeža: 25 mm
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Procesna/linijska povezava - Linijska povezava 1 Oznaka navoja: 1
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Materiali - Material ohišja ventila Kategorija: Kovine
Materiali - material telesa ventila: nerjaveče jeklo
Materiali - ohišje ventila Površinska obdelava znotraj: neobdelano
Materiali - Ohišje ventila Zunanja površinska obdelava: neobdelana
Način delovanja - Priključek fluidnega voda Številka: 3
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - ročno upravljanje: Št
Način delovanja - krmilna funkcija: A - zaprto v mirovanju (NC)
Način delovanja - Vključeno dodatno ročno upravljanje: Št
Odobritve - priloženo potrdilo o tovarniškem preizkusu 3.1: Št
Vrsta odobritve: IECEx, ATXIECEx, ATEX
Vrsta odobritve: Ex h IIC T4 Gb, II 2 D Ex h IIIC T135°C Db, Ex h IIIC T135°C Db, II 2 G Ex h IIC T4 Gb

Vrsta izdelka: ventil za pnevmatiko

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Proizv. št. delov: 337669

Mere: (Ø x G) 63 mm x 105 mm

Obratovalni tlak (maks.): 16 bar

Obratovalni tlak (min.): 0 bar

Območje delovnega tlaka: 0 do 16 bar

Medij delovanja: stisnjen zrak

Globina: 105 mm

Premer: 63 mm

Cev-Ø: 1 palec

Vrsta: 2006

Maks. temperatura medija: 180 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047396 Bürkert ventil za pnevmatiko 2006 337669 0 do 16 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047396 Bürkert ventil za pnevmatiko 2006 337669 0 do 16 bar 1 kos

Opis

Bürkertov 3/2-potni sedežni ventil tip 2006 je sestavljen iz pnevmatsko vodenega pogona CLASSIC in ohišja 3-potnega ventila. Glede na temperaturo okolja je pogon na voljo v dveh različnih materialih, PA in PPS. Z zamenjavo tlaka in delovnih povezav se lahko izvajajo različne fluidne krmilne funkcije, na primer mešanje ali distribucija medijev. Ohišje ventila z optimiziranim pretokom tipa 2006 omogoča odlične vrednosti pretoka. Preizkušena, samonastavljiva polnilna škatla zagotavlja visoko tesnost in s tem zanesljivo delovanje več let. 3-potni ventil tipa 2006 je krmiljen preko pilotnega ventila ali, v primeru centralne avtomatizacije, preko ventilskega otoka. Neposredna pritrditev električnega indikatorja položaja je enostavna za izvedbo. Za uporabnika je kompaktni tip 2006 pogosto ekonomična alternativa dvema ločenima zapornima ventiloma.
