Name: Bürkert ventil za pnevmatiko 5470 132489 2 do 8 bar 1 kos
Brand: Bürkert
SKU: 3047089
Availability: BackOrder

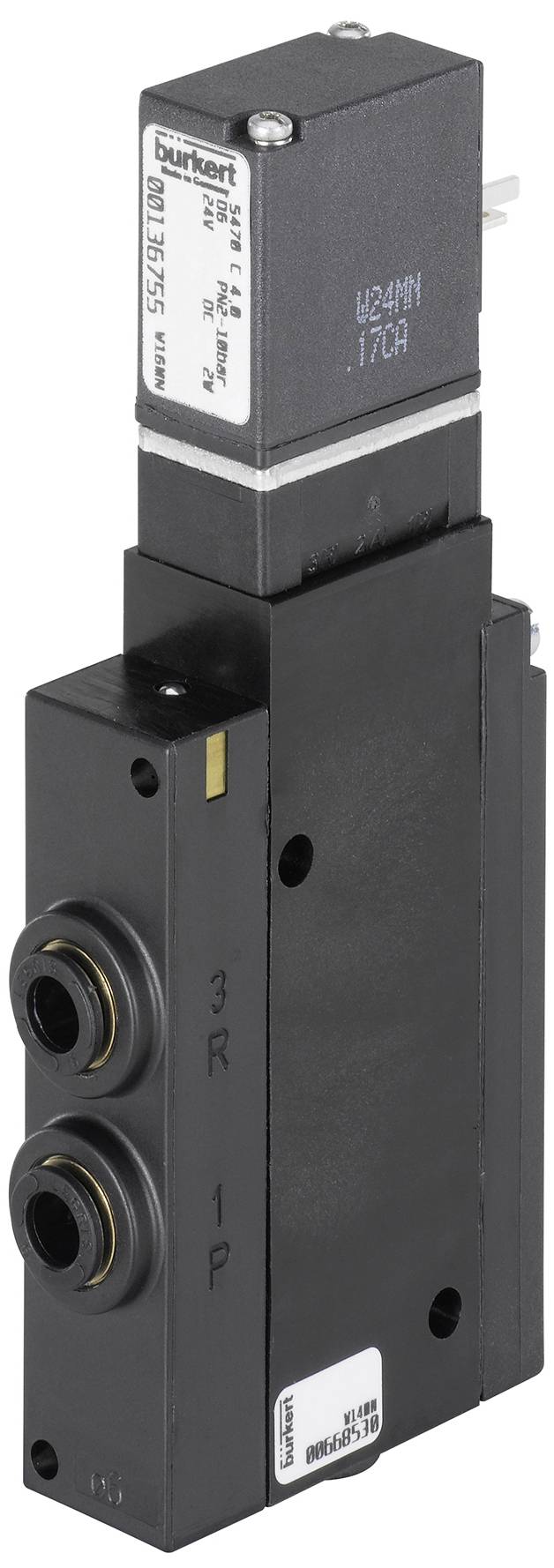

Črn magnetni ventil znamke Bürkert z dvema priključkoma na levi strani, postavljen pokončno.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,2.11.

30 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Bürkert ventil za pnevmatiko 5470 132489 2 do 8 bar 1 kos

Kompaktni ventil 3/2 in 4/2-potna izvedba
Lahko se postavi v vrsto kot ventilski blok
Nizka poraba električne energije
Raznolikost pnevmatskih priključkov
Robustna konstrukcija

Tehnične specifikacije

Pogon - ročno upravljanje Material: PA (poliamid)
Oprema (ventilski otok) - mera zaliva 1: 19 mm
Tesnilni material - material tesnila glavnega ventila: NBR (nitrilna guma)
Tesnilni material - material tesnilnega tesnila pilota: FKM (fluoro guma)
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 50 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 2 bara
Tlak in temperatura - Nazivni tlak največ: 8 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električni priključek - Vrsta električnega priključka: konektorski vzorec oblike C po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: stran napajanja
Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
Lastnosti naprave - Vrsta krmiljenja ventila: električni
Lastnosti naprave - Odprt preklopni čas maks.: 25 ms
Lastnosti naprave - preklopni čas zapiranja maks.: 20 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Integrirano zmanjšanje moči: Št
Nazivni premer (vrednost Kv) - vrednost QNn (plin): 300 l/min
Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 0,9 mm
Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 4 mm
Procesni/cevni priključek - napajalni priključek: prirobnica
Povezava proces / linija - vzorec prirobnice: FM07
Priključek za proces / linijo - vrsta delovnega priključka: priključek za cev
Priključek na proces/linijo - položaj delovnega priključka: spodnja stran ventila
Priključek proces / linija - delovni priključek Material: medenina
Priključek proces / linija - premer delovnega priključka (mm): 6 mm
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: Da
Napetost - napetost min / nazivna napetost: 24 V
Napetost - Napetost max / Nazivna napetost: 24 V
Napetost - AC napetost: št
Napetost - DC napetost: Da
Tuljava (jedro) - Poraba električne energije min.: 1 W
Tuljava (jedro) - Poraba električne energije max.: 1 W
Tuljava (jedro) - ožičenje tuljave LED: št
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - ožičenje tuljave Prosta dioda redundantna: št
Materiali - Glavni ventil Material v stiku z medijem: PA (poliamid)
Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
Materiali - krmiljenje pilota Material v stiku z okoljem: PA (poliamid)
Način delovanja - številka priključka fluidne napeljave: 4
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: G - odprt v položaju mirovanja - tlačni priključek 1 (P) na delovni priključek 2 (B), delovni priključek 4 (A) na izhod 3 (R) odprt G - odprt v položaju mirovanja - tlačni priključek 1 (P) na delovni priključek 2 (B), delovni priključek 4 (A) na izhod 3 (R) je odprt
Način delovanja - ročno upravljanje: da
Način delovanja - tip ročnega upravljanja: vrtljiva ročica
Način delovanja - ročno zaklepanje delovanja: da
Način delovanja - ročno upravljanje Reža za vijake: da

Vrsta izdelka: ventil za pnevmatiko

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Proizv. št. delov: 132489

Obratovalni tlak (maks.): 8 bar

Obratovalni tlak (min.): 2 bar

Območje delovnega tlaka: 2 do 8 bar

Cev-Ø: 4 mm

: IP65

Vrsta: 5470

Maks. temperatura medija: 50 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047089 Bürkert ventil za pnevmatiko 5470 132489 2 do 8 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047089 Bürkert ventil za pnevmatiko 5470 132489 2 do 8 bar 1 kos

Opis

Ventili tipa 5470 so sestavljeni iz krmilnega elektromagnetnega ventila tipa 6106 in pnevmatskega ventila. V ohišju krmilnega ventila se upogne nagibna armatura, podobna zibalniku. On preklopi ventil. Rahlo nagibno gibanje gugalnice je brez obrabe; osnovno mazanje ni potrebno. Tip 5470 R je na voljo kot 3/2- in 4/2-potni ventil. Ventile je mogoče razporediti posamezno s prirobnico modula. S priključnimi moduli jih je mogoče zaskočiti v bloke ventilov. Za delovne povezave 2 in 4 obstajajo različne variante.
