Name: Bürkert ventil za pnevmatiko 6527 156337 2 do 10 bar 1 kos
Brand: Bürkert
SKU: 3047109
Availability: BackOrder

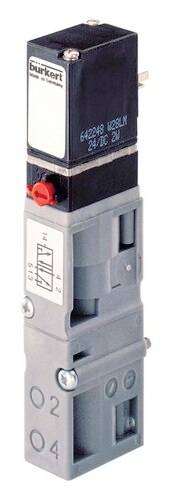

'Električni magnetni ventil Bürkert sive in črne barve, označen s tehničnimi specifikacijami.'

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (129,99 € / Kos)

129,99 €

z DDV

Samo 11,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Bürkert ventil za pnevmatiko 6527 156337 2 do 10 bar 1 kos

Kompakten ventil
Hitri preklopni časi
Nizka poraba električne energije
Prednastavitev rockerja v DC

Tehnične specifikacije

Pogon - ročno upravljanje Material: PA (poliamid)
Oprema (ventilski otok) - mera zaliva 1: 16,5 mm
Tesnilni material - material tesnila glavnega ventila: FKM (fluoro guma)
Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 50 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 2 bara
Tlak in temperatura - Nazivni tlak največ: 10 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električni priključek - Vrsta električnega priključka: konektorski vzorec oblike C po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: stran napajanja
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Električna povezava - Polariteta električne povezave: nepomembna
Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
Lastnosti naprave - Vrsta krmiljenja ventila: električni
Lastnosti naprave - Odprt preklopni čas maks.: 20 ms
Lastnosti naprave - preklopni čas zapiranja maks.: 12 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Integrirano zmanjšanje moči: Št
Lastnosti naprave - Vrsta pritrditve: metrični vijaki
Lastnosti naprave - vgradne mere: M3 x 30
Lastnosti naprave - Pritrdilni material: jeklo
Nazivni premer (vrednost Kv) - vrednost QNn (plin): 700 l/min
Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 6 mm
Procesni/cevni priključek - napajalni priključek: prirobnica
Povezava proces / linija - vzorec prirobnice: FM17
Procesni/cevni priključek - vrsta delovnega priključka: prirobnica
Povezava proces / linija - položaj delovne povezave: na pnevmatskem modulu
Priključek na proces / linijo - delovni priključek vzorec prirobnice: FM17
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: Da
Napetost - napetost min / nazivna napetost: 24 V
Napetost - Napetost max / Nazivna napetost: 24 V
Napetost - AC napetost: št
Napetost - DC napetost: Da
Tuljava (jedro) - Velikost tuljave: 16 mm
Tuljava (jedro) - Poraba električne energije min.: 2 W
Tuljava (jedro) - Poraba električne energije max.: 2 W
Tuljava (jedro) - ožičenje tuljave LED: št
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
Materiali - glavni ventil Material v stiku z medijem: PA (poliamid)
Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
Materiali - krmiljenje pilota Material v stiku z okoljem: PA (poliamid)
Način delovanja - Številka povezave fluidne napeljave: 5
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: H/Z - odprt v položaju mirovanja - tlačni priključek 1 na delovni priključek 2, delovni priključek 4 na izhod 5 odprt, izhod 3 zaprt, izhod 3 zaprt
Način delovanja - ročno upravljanje: da
Način delovanja - tip ročnega upravljanja: vrtljiva ročica
Način delovanja - ročno zaklepanje delovanja: da
Način delovanja - ročno upravljanje Reža za vijake: da

Vrsta izdelka: ventil za pnevmatiko

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Proizv. št. delov: 156337

Obratovalni tlak (maks.): 10 bar

Obratovalni tlak (min.): 2 bar

Območje delovnega tlaka: 2 do 10 bar

Medij delovanja: stisnjen zrak

Cev-Ø: 6 mm

: IP65

Vrsta: 6527

Maks. temperatura medija: 50 °C

Min. temperatura medija: -10 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047109 Bürkert ventil za pnevmatiko 6527 156337 2 do 10 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047109 Bürkert ventil za pnevmatiko 6527 156337 2 do 10 bar 1 kos

Opis

Ventili tipa 6527 so sestavljeni iz krmilnega elektromagnetnega ventila tipa 6106 in pnevmatskega sedežnega ventila. Princip delovanja omogoča preklapljanje visokih tlakov z nizko porabo energije in kratkimi preklopnimi časi. Ventili so lahko razporejeni v vrsto in z vtičnim priključkom zadaj, po možnosti za ventilske otoke (tipa 8640 ali 8644) in z vtičnim priključkom spredaj, po možnosti se lahko uporabljajo na ventilskih blokih za krmiljenje pnevmatskih pogonov. Pilotni ventili so standardno opremljeni z ročnim upravljanjem.
