Slika je simbolična
Bürkert ventil za pnevmatiko 6519 296510 2 do 8 bar 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (209,99 € / Kos)
209,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti

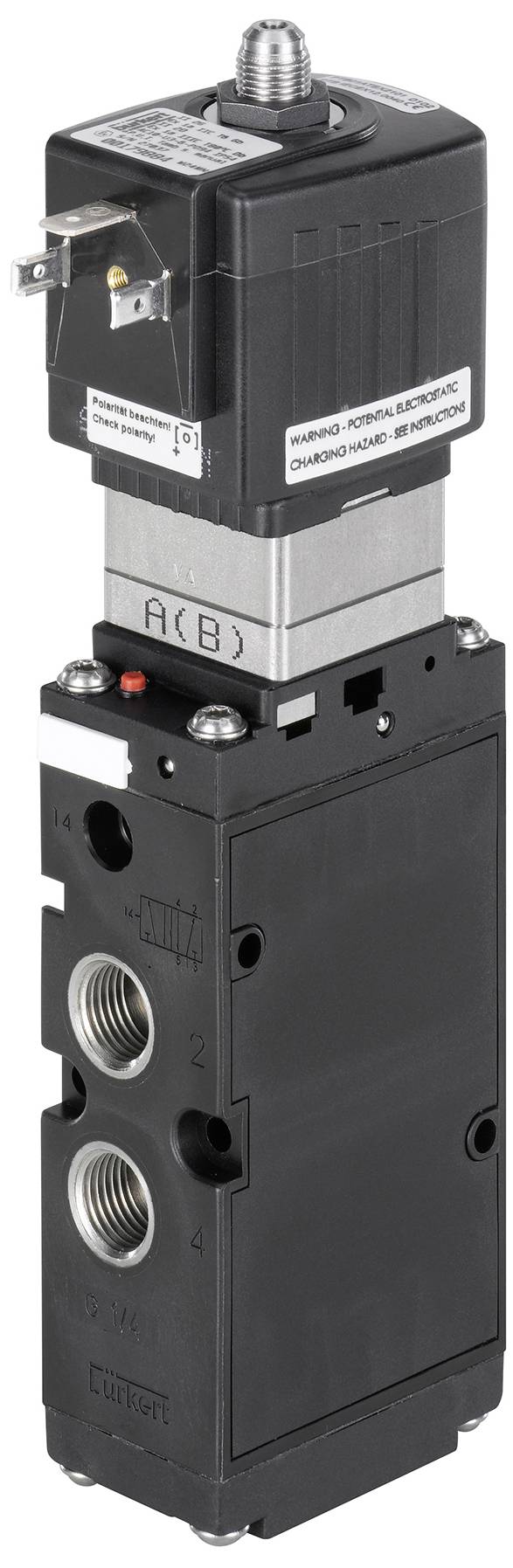

Bürkert ventil za pnevmatiko 6519 296510 2 do 8 bar 1 kos
- Velik pretok
- Nizka poraba električne energije
- Enojna ali blokovna montaža
- Različice Standard, Ex mb, Ex eb mb in Ex ia
- Vtičnica G 1/4”, NPT 1/4” in NAMUR prirobnica
Tehnične specifikacije
- Pogon - ročno upravljanje Material: medenina
- Oprema (ventilni otok) - mera zaliva 1: 33 mm
- Tesnilni material - material tesnila glavnega ventila: PUR (poliuretan)
- Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 50 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -25 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 2 bara
- Tlak in temperatura - Nazivni tlak največ: 8 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: vključena
- Električni priključek - vtičnica naprave št. artikla - tip: 00137943 - 2509
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: stran napajanja
- Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
- Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Tip krmiljenja ventila: električni
- Lastnosti naprave - Odprt preklopni čas maks.: 20 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 40 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 1.300 l/min
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 8 mm
- Priključek za proces/cevovod - Premer dovodnega priključka (palec): 1/4 palca
- Procesni/cevni priključek - napajalni priključek vrsta: notranji navoj
- Priključek za proces / linijo - vrsta navojnega priključka za napajanje: NPT
- Povezava proces / linija - vzorec prirobnice: FM02
- Priključek za proces/linijo - Premer delovnega priključka (palec): 1/4 palca
- Procesni/cevni priključek - delovni priključek vrsta: notranji navoj
- Povezava proces / linija - delovna povezava Vrsta navoja: NPT
- Priključek na proces / linijo - položaj delovnega priključka: nasproti dovodne strani
- Priključek proces / linija - delovni priključek Material: medenina
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Tuljava (jedro) - Velikost tuljave: 32 mm
- Tuljava (jedro) - Poraba električne energije min.: 2 W
- Tuljava (jedro) - Poraba električne energije max.: 2 W
- Tuljava (jedro) - ožičenje tuljave LED: št
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
- Tuljava (jedro) - tuljava Posebnost: za visoke temperature
- Materiali - glavni ventil Material v stiku z medijem: PA (poliamid)
- Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
- Materiali - krmiljenje pilota Material v stiku z medijem: medenina
- Materiali - pilotsko krmiljenje Material v stiku z okoljem: medenina
- Način delovanja - Številka povezave fluidne napeljave: 5
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: H/Z - odprt v položaju mirovanja - tlačni priključek 1 do delovnega priključka 2, delovni priključek 4 do izhoda 5 odprt, izhod 3 zaprt, izhod 3 zaprt H/Z - odprt v položaju mirovanja - tlak vrata 1 na delovna vrata 2, delovna vrata 4 na izhod 5 odprta, izhod 3 zaprt
- Način delovanja - ročno upravljanje: da
- Način delovanja - ročni tip delovanja: rotacijsko delovanje
- Način delovanja - ročno zaklepanje delovanja: da
- Način delovanja - ročno upravljanje Reža za vijake: da
- Vrsta odobritve: ULUL
- Vrsta odobritve: UL na seznamu cULus
- Vrsta izdelka
ventil za pnevmatiko
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Proizv. št. delov
296510
- Obratovalni tlak (maks.)
8 bar
- Obratovalni tlak (min.)
2 bar
- Območje delovnega tlaka
2 do 8 bar
- Medij delovanja
stisnjen zrak
IP65
- Vrsta
6519
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047031 Bürkert ventil za pnevmatiko 6519 296510 2 do 8 bar 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047031 Bürkert ventil za pnevmatiko 6519 296510 2 do 8 bar 1 kos
Opis
Tip 6518 je pilotno voden 3/2-potni ventil, tip 6519 pa 3/2, 5/2 ali 5/3-potni ventil. Skupaj tvorijo serijo. Ventili se lahko uporabljajo posamezno ali v blokih. Delujejo brez stalne porabe zraka in se uporabljajo za krmiljenje dvo- ali enostransko delujočih pogonov. Uporaba visokokakovostnih materialov omogoča uporabo ventilov tudi na prostem in v kemičnih okoljih. Serija vključuje naprave z Ex odobritvijo in vzorcem prirobnice NAMUR. Z monostabilnimi načini ventila C, D in H je mogoče doseči varnostno raven SIL2 v skladu z IEC 61508, odvisno od arhitekture varnostne naprave.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
