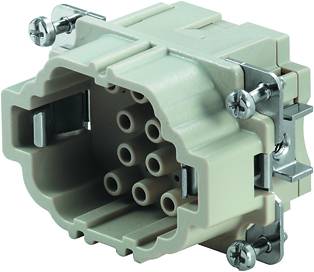

Vložek HDC HEE 10 MC Weidmüller vsebuje: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Priključek
stiskalni
Serija
RockStar® HDC HEE
Značilnosti
z bakreno zlitino
Skupno število polov
10 + PE
Podatkovni list izdelka (PDF)
5 Set (i) - zaloga Nemčija
Število
Skupaj (21,99 € / Kos)
21,99 €
z DDV
Na voljo samo 5 Set (i) - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Neto teža: 38 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 34 mm
- Višina: 33 mm
- Globina: 51 mm
- Osnovna dolžina: 51 mm
- Velikost: 3
- Serija: HEE
- Nazivna napetost (DIN EN 61984): 500 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 6 kV
- Nazivni tok (DIN EN 61984): 16 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 2mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Parni cikli Au: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 12
- Prerez prevodnika AWG (PE), min .: AWG 20
- Priključek po dolžini odstranjevanja: 7,5 mm
- Priključek dolžina PE: 10 mm
- Navor privijanja max. PE povezava: 1,5 Nm
- Moment zategovanja min. PE povezava: 1,2 Nm
- Pritrdilni vijak: M 4
- Velikost križne vdolbine: Gr. PH1
- Reža za dimenzije rezila (povezava PE): SD 0,8 x 4,0
- Višinski čep: 33 mm
- Vrsta izdelka
moški vložek
- Serija
RockStar® HDC HEE
- Značilnosti
z bakreno zlitino
- Priključek
stiskalni
- Skupno število polov
10 + PE
- Prečni presek prevodnika (maks.)
4 mm²
- Število pinov
10
- Prečni prerez prevodnika (min.)
0.5 mm²
- Vsebina
1 kos
- Število pola
da
34
33 mm
51 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 359376 Vložek HDC HEE 10 MC Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 359376 Vložek HDC HEE 10 MC Weidmüller vsebuje: 1 kos
Opis
Uporaba. HDC -, pin, 500 V, 16 A, število položajev: 10, stiskalni priključek, velikost: 3. Serija HEE ima visoko kontaktno gostoto in je izdelana na podlagi preizkušenih HE vložkov. Nivo povezave prevodnika je zasnovan kot stiskalni kontakt. Preverjena tehnologija spajanja krimp uporablja že desetletja. Konfekcijski stiki niso vključeni v obseg dostave vložkov. Število polov: 10, nazivni tok: 16 A, nazivna napetost: 500 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC. Crimp povezava.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Vložek HDC HEE 10 MC Weidmüller vsebuje: 1 kos
