GW Instek digitalni osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit funkcijski generator 1 kos | Conrad Electronic » All parts of success

Platform for Everything Technical
Hitra dostava
Velika izbira
Zagotovljena pravica do vračila

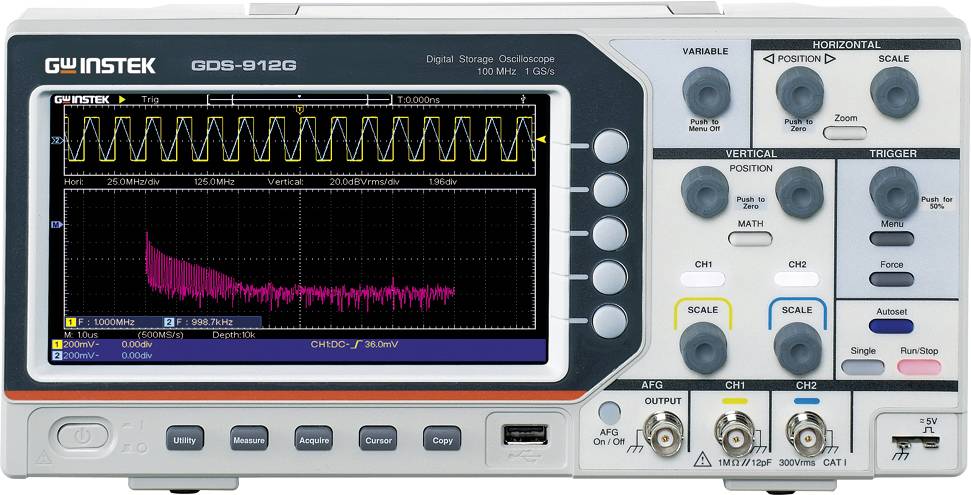

Slika prikazuje sprednjo ploščo digitalnega osciloskopa za shranjevanje, ki ima na zaslonu prikazan val, vidni pa so tudi nadzorni gumbi in tipke.

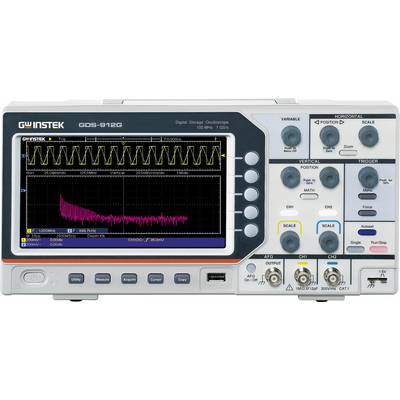

Slika prikazuje sprednjo ploščo digitalnega osciloskopa za shranjevanje, ki ima na zaslonu prikazan val, vidni pa so tudi nadzorni gumbi in tipke.

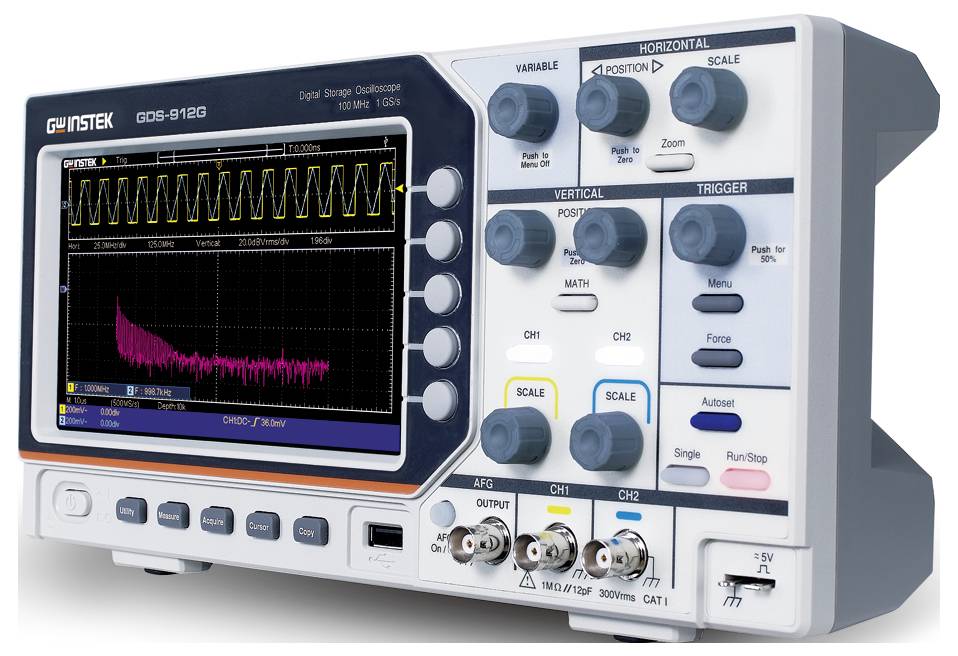

Digitalni pomnilniški osciloskop, ki prikazuje valovne oblike na zaslonu, z več nastavitvnimi gumbi za urejanje parametrov.

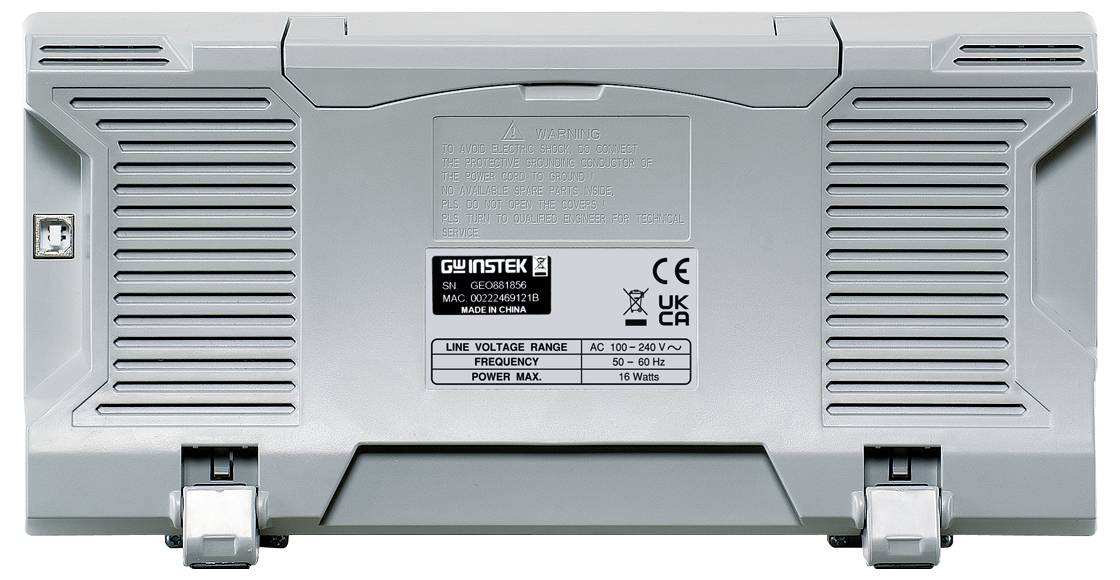

Slika prikazuje zadnji pogled sive naprave GWINSTEK z oznakami za model, napetost (AC 100-240 V~, 50-60 Hz) in največjo moč (15 W).

1/3

GW Instek

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

2 kos - zaloga Nemčija

Skupaj (379,00 € / Kos)

379,00 €

z DDV

Samo 29,00 €

Na voljo samo 2 kos - zaloga Nemčija

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

GW Instek digitalni osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit funkcijski generator 1 kos

100 MHz
Število analognih vhodov maks. 2

Tehnične specifikacije

Integrirani generator poljubnih funkcij (AFG): 25 MHz
Standardne valovne oblike AFG: sinusni val, kvadratni val, rampasti val, pulzni val, poljuben val
Samodejne meritve: Podpira 30 parametrov samodejnega merjenja valovnih oblik (vključno s površino, +PulseCount, –PulseCount)
Števec: 6-mestni visokonatančni frekvenčni števec
Funkcija FFT: 2048-točkovni FFT prikaz s 6 različnimi okenskimi funkcijami (Hammingovo, pravokotno, Blackmanovo, Hanningovo, Kaiserovo, Bartlettovo)
Načini sprožilca: Samodejni, Normalni, Enojni, ALT način sprožilca
Dodatki (standardni): napajalni kabel, BNC kabel (samo GDS-912G), USB kabel, 2 sondi (100 MHz, preklopna 10:1/1:1).

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 100 MHz

Stopnja vzorčenje na kanal: 1 GSa/s

Prikaz: TFT LCD (barvni zaslon)

Izvedba: 8 Bit

Velikost zaslona: 7 palec

Značilnosti osciloskopa: funkcijski generator

Časovna baza: 2 ns/div do 1000 s/div

Število analognih vhodov maks.: 2

: delovni standardi (lastni)

Navpični odklon: od 2 mV/div do 5 V/div

Vhodna impedanca: 1 MΩ

Vhodni sklop: AC, DC, GND

Vhodna napetost: 300 V

Mere: (D x Š x V) 70 x 301 x 152 mm

Teža: 1.1 kg

Zaslon: 800 x 480 piksel

Širina: 301 mm

Višina: 152 mm

Dolžina: 70 mm

Vmesnik: USB

Globina pomnilnika/kanal: 20 Mpts

Vrsta: 03LLDS912G0S

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3499688 GW Instek digitalni osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit funkcijski generator 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3499688 GW Instek digitalni osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit funkcijski generator 1 kos

Obseg dostave

1 x napajalni kabel
1 x BNC kabel
1 x USB kabel
2 x preklopni pasivni 100 MHz sondi

Opis

Obseg dostave

1 x napajalni kabel
1 x BNC kabel
1 x USB kabel
2 x preklopni pasivni 100 MHz sondi
