Name: Tektronix MSO44B 4-BW-350 digitalni osciloskop 350 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos
Brand: Tektronix
SKU: 2997012
Availability: BackOrder

Osciloskop z več merilnimi krivuljami in seznami podatkov na zaslonu, vključno z napetostjo glede na čas. Upravljalni gumbi so desno.

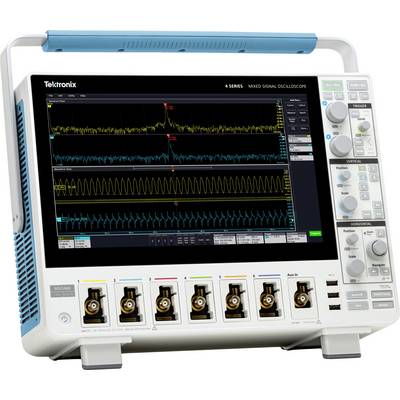

Osciloskop z digitalno prikazovalnim zaslonom za kompleksne signale; moder ohišje, več upravljalnih elementov in priključkov.

Osciloskop z velikim zaslonom prikazuje več elektronskih valovnih signalov in merilnih parametrov. Kontrolne gumbe na desni strani.

Zadnja stran modre naprave z različnimi priključki: USB, LAN, antenske priključke in napajalni priključek, s poudarkom na tehničnih detajlih.

Prenosni radio s pogledom s strani. Ima modro prezračevanje in srebrn ročaj. Na strani so vidljivi gumbi.

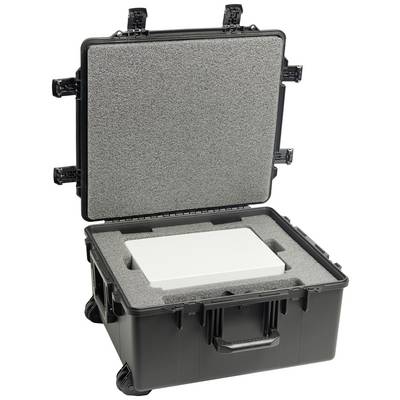

Črn zaščitni kovček z vloženo peno, odprt, prikazuje zapakovno pravokotno napravo, pripravljen za prevoz ali shranjevanje.

Črn trden kovček z ročajem, označen z 'Tektronix HCA transportni kovček', primeren za varen prevoz občutljivih naprav.

Sivo-črna torba čez ramo z logotipom 'Tektronix', več zadrgami in nastavljivo naramnico.

1/8

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Skupaj (21.345,00 € / Kos)

21.345,00 €

z DDV

Samo 108,00 €

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Tektronix MSO44B 4-BW-350 digitalni osciloskop 350 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

350 MHz
Število analognih vhodov maks. 4

Tehnične specifikacije

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 350 MHz

Stopnja vzorčenje na kanal: 6.25 GSa/s

Izvedba: 12 Bit

Velikost zaslona: 13.3 palec

Značilnosti osciloskopa: mešani signal (mso)

Število analognih vhodov maks.: 4

: delovni standardi (lastni)

Vhodna impedanca: 1 MΩ

Vhodni sklop: DC/AC

Vhodna napetost: 5-300 V

Mere: (D x Š x V) 155 x 405 x 249 mm

Teža: 7.3 kg

Maks. število digitalnih vhodov: 8

Zaslon: 1920 x 1080

Širina: 405 mm

Višina: 249 mm

Dolžina: 155 mm

Vmesnik: USB
LAN
HDMI

Globina pomnilnika/kanal: 31.25 Mpts

Vrsta: MSO44B 4-BW-350

Različice(Vse cene so z DDV)

Značilnosti osciloskopa

Pasovna širina

Stopnja vzorčenje na kanal

Tektronix MSO44B 4-BW-350 digitalni osciloskop 350 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

Št. izdelka:2997012

Kmalu na voljo

Conrad Electronic

Priporočeni izdelki

mešani signal (mso)

350 MHz

6.25 GSa/s

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

21.345,00 €^*

Tektronix MSO44B 4-BW-1000 + MSO44BR3 digitalni osciloskop 1000 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit spektralni analizator 1 kos

Št. izdelka:3341168

Kmalu na voljo

Conrad Electronic

spektralni analizator

1000 MHz

6.25 GSa/s

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

35.485,00 €^*

Tektronix MSO44B 4-BW-1000 digitalni osciloskop 1000 MHz 4-kanalni 12 Bit digitalni osciloskop (dso) 1 kos

Št. izdelka:2997008

Kmalu na voljo

Conrad Electronic

digitalni osciloskop (dso)

1000 MHz

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

33.895,00 €^*

Tektronix MSO44B 4-BW-1500 + MSO44BR3 digitalni osciloskop 1500 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

Št. izdelka:3341169

Kmalu na voljo

Conrad Electronic

digitalni osciloskop (dso)

1500 MHz

6.25 GSa/s

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

44.539,00 €^*

Tektronix MSO44B 4-BW-1500 digitalni osciloskop 1500 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

Št. izdelka:2997009

Kmalu na voljo

Conrad Electronic

mešani signal (mso)

1500 MHz

6.25 GSa/s

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

42.945,00 €^*

Tektronix MSO44B 4-BW-200 digitalni osciloskop 200 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

Št. izdelka:2997010

Kmalu na voljo

Conrad Electronic

mešani signal (mso)

200 MHz

6.25 GSa/s

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

13.455,00 €^*

Tektronix MSO44B 4-BW-350 + MSO44BR3 digitalni osciloskop 350 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

Št. izdelka:3341170

Kmalu na voljo

Conrad Electronic

mešani signal (mso)

350 MHz

6.25 GSa/s

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

22.935,00 €^*

Tektronix MSO44B 4-BW-500 + MSO44BR3 digitalni osciloskop 500 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

Št. izdelka:3341171

Kmalu na voljo

Conrad Electronic

mešani signal (mso)

500 MHz

6.25 GSa/s

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

29.535,00 €^*

Tektronix MSO44B 4-BW-500 digitalni osciloskop 500 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

Št. izdelka:2997013

Kmalu na voljo

Conrad Electronic

mešani signal (mso)

500 MHz

6.25 GSa/s

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

27.945,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2997012 Tektronix MSO44B 4-BW-350 digitalni osciloskop 350 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2997012 Tektronix MSO44B 4-BW-350 digitalni osciloskop 350 MHz 4-kanalni 6.25 GSa/s 31.25 Mpts 12 Bit mešani signal (mso) 1 kos

Opis

MSO serije 4 B postavlja novo merilo v zmogljivosti, analitičnih zmogljivostih in splošni uporabniški izkušnji za laboratorijske osciloskope -- idealno za odpravljanje težav in validacijo integriranih sistemov in pretvornikov moči. Druga generacija te naprave integrira novo procesno platformo, ki več kot podvoji njeno odzivnost in občutno pospeši meritve in prenos podatkov, hkrati pa v celoti podpira nadzor in delovanje na daljavo. Modeli so na voljo s 4 vhodi FlexChannel® za visoko vidne dizajne. 12-bitno vzorčenje z visoko ločljivostjo zagotavlja natančne meritve na novem 13,3-palčnem zaslonu HD z višjim kontrastom. Poleg tega sinhronizirana analiza večkanalnega spektra olajša določanje virov hrupa in meritev RF. Ta izjemna merilna zmogljivost je združena z intuitivnim, večkrat nagrajenim uporabniškim vmesnikom. To omogoča hitre in natančne rezultate.

Vhodni kanali
4 vhodi FlexChannel®
Vsak FlexChannel zagotavlja:
- Analogni signal, ki se lahko prikaže kot pogled valovne oblike, pogled spektra ali oboje hkrati
- Osem digitalnih logičnih vhodov z logično sondo TLP058

Hitrost vzorčenja (vsi analogni/digitalni kanali)
- Realni čas: 6,25 GS/s

Globina pomnilnika (vsi analogni/digitalni kanali)
- 31,25 MP točk standardno (62,5 MP točk izbirna nadgradnja

Stopnja pridobivanja signala
-> 500.000 signalov/s

Navpična ločljivost
- 12-bitni ADC
- Do 16 bitov v načinu visoke ločljivosti

Privzete vrste sprožilcev
- rob signala, širina impulza, trajanje, časovna omejitev, okno, logika, nastavitev in zadrževanje, čas vzpona/čas padca, vzporedno vodilo, zaporedje, vizualni sprožilec, video (izbirno), RF v primerjavi s časom (izbirno)
- Pomožni sprožilec ≤ 300 Veff. (samo robni sprožilec)

Standardna analiza
- Kazalec: valovna oblika, V palice, H palice, V+H palice
- Mere: 36
- Pogled spektra: analiza frekvenčne domene z neodvisnimi kontrolami za frekvenčno in časovno domeno
- FastFrame™: način segmentiranega zajema pomnilnika z največjo hitrostjo proženja> 5.000.000 signalov na sekundo
- Grafi: časovni trend, histogram in spekter
- Matematika: Osnovni aritmetični izračun signala, FFT in napredni urejevalnik matematike
- Iskanje: poiščite kateri koli kriterij sprožitve

Besedilo je strojno prevedeno.
