VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop (dso), funkcijs

Osciloskop prikazuje več valovnih oblik na zaslonu, vključno s sinusnimi in pravokotnimi signali. Naprave gumbi so na desni strani za upravljanje.
Osciloskop prikazuje rumeni impulzni val z hitrim porastom in padcem na sredini zaslona, frekvenca 1 MHz.

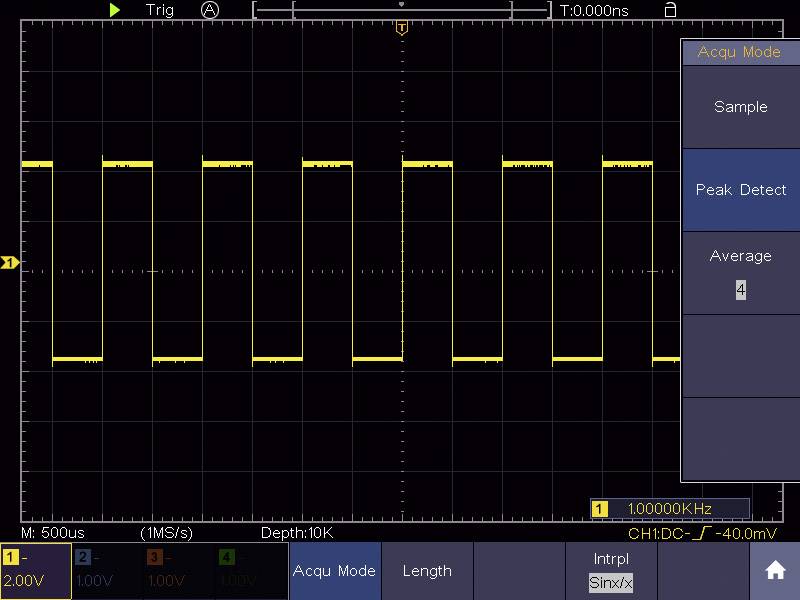

Slika osciloskopa pravokotnega signala s konstantno amplitudo. Frekvenca: 1 MHz. Podrobnosti spremenite v meniju 'Acqu Mode' za prikaz signala.

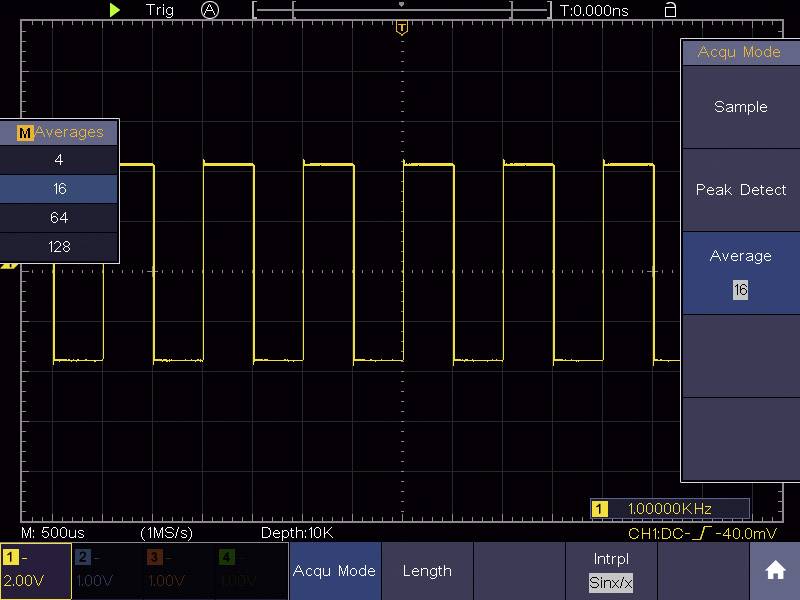

Zaslon osciloskopa prikazuje pravokotni signal. Meni na desni strani prikazuje možnosti povprečenja: '4', '16', '64', '128', aktivirana nastavitev: '16'.
'Prikaz sinusne valovne oblike na osciloskopskem zaslonu, X-os: čas v ns, Y-os: napetost v mV. Prikazuje periodična nihanja napetosti.'

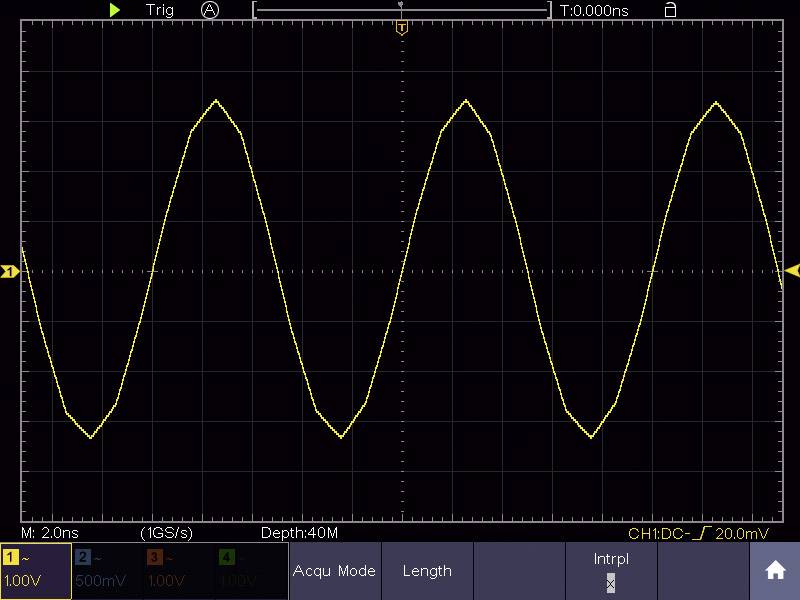

Slika osciloskopa prikazuje rumeno sinusno valovanje. X-os označuje čas v nanosekundah, Y-os pa označuje napetost v milivoltih.

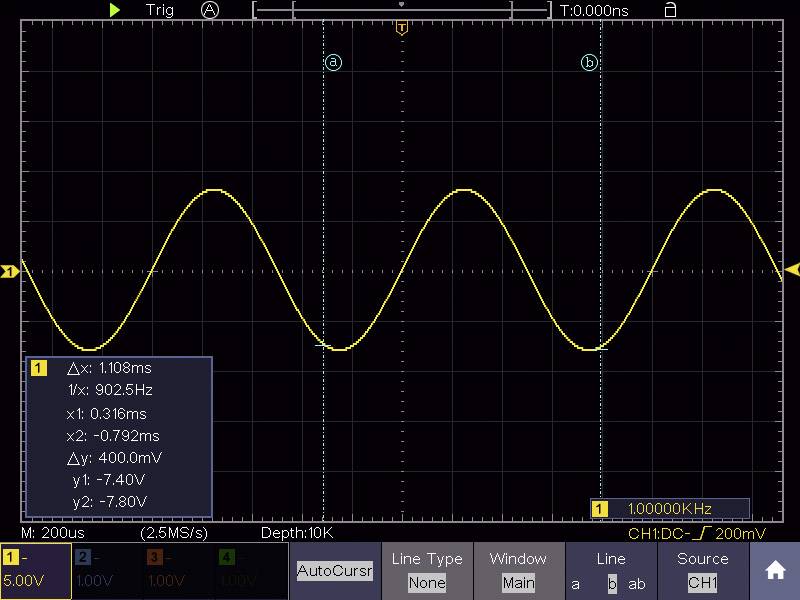

'Osciloskopski zaslon z rumeno sinusno valovno obliko, frekvenca 902,5 Hz, amplituda 200 mV/div. Označeni podatki: Δx = 1,108 ms, y1 = 7,40 V.'
Osciloskopski prikaz z rumeno signalno krivuljo; prikazuje periodični pravokotni signal z zmanjšujočo amplitudo z leve proti desni.

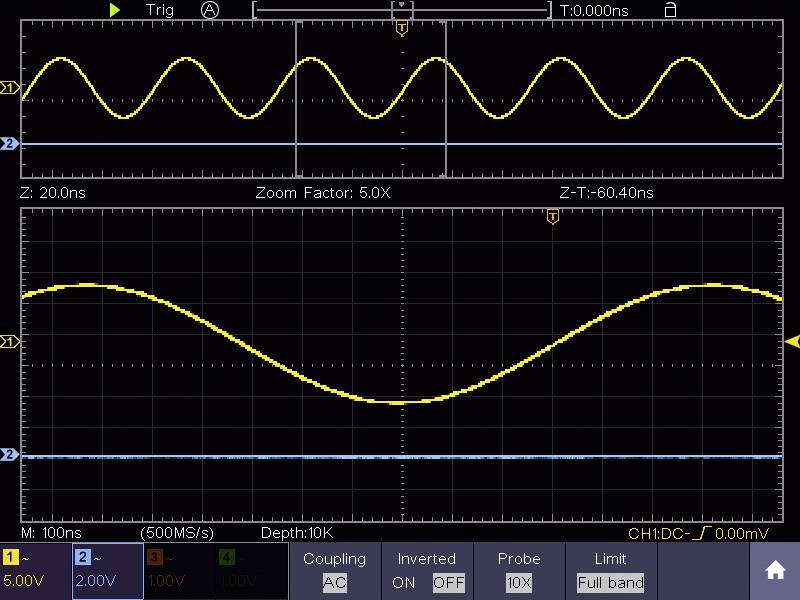

Osciloskop prikazuje dve valovni predstavitvi: zgoraj modulirana valovna oblika, spodaj enakomerna sinusna valovna oblika. Časovna os 0-100 ns.

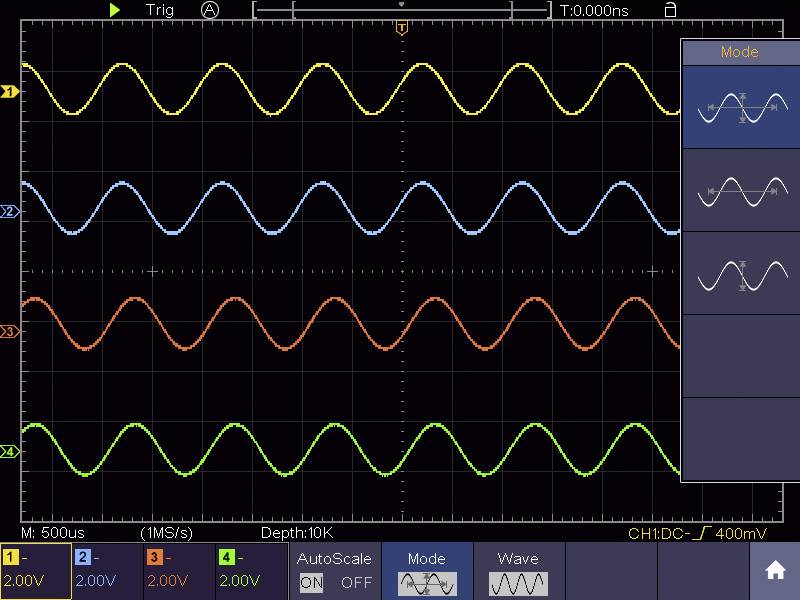

Osciloskopski prikaz s štirimi sinusnimi signali v različnih barvah. Desni stolpec prikazuje izbiro načina za valovno obliko.

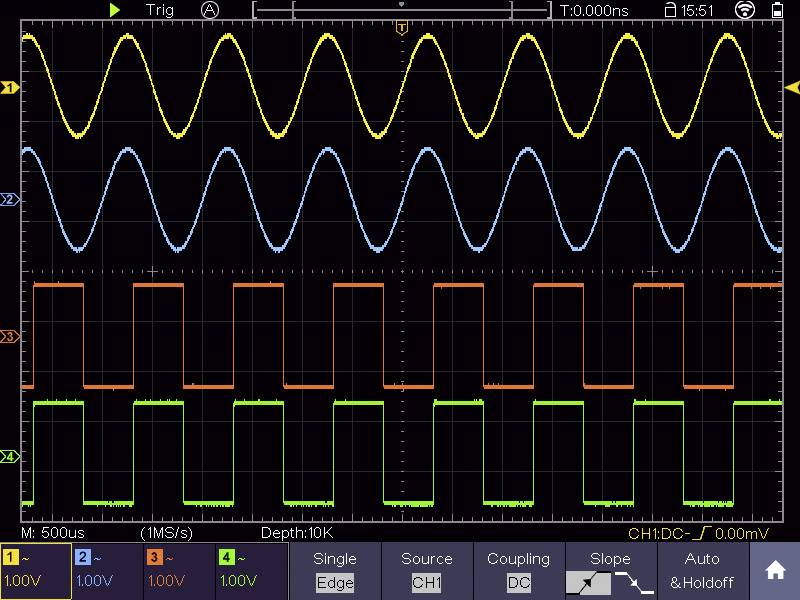

Osciloskopski diagram s tremi valovnimi oblikami: zgoraj sinusna valovna oblika, na sredini pravokotna valovna oblika, spodaj še ena pravokotna valovna oblika.

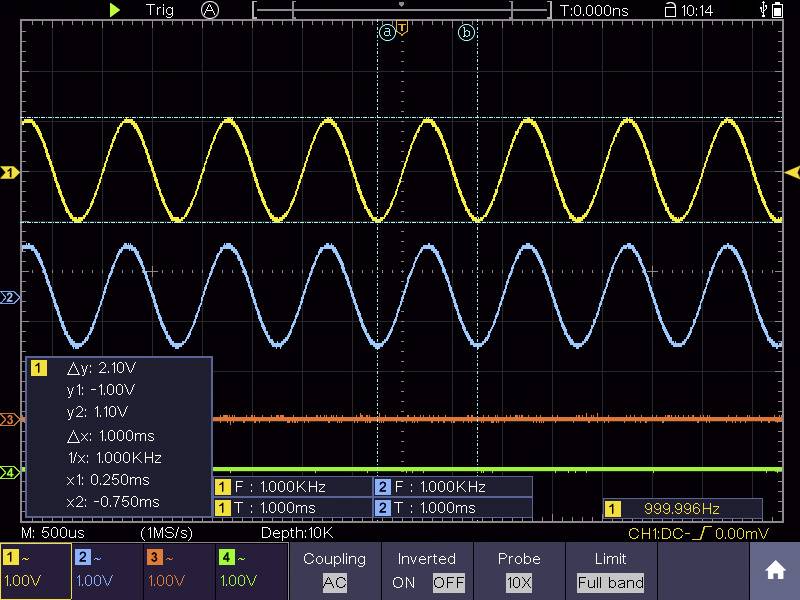

Dve valovni obliki na osciloskopskem zaslonu: rumeni val z višjo amplitudo (2,1 V) in modri val; oba pri 1 kHz. Časovna os v milisekundah.

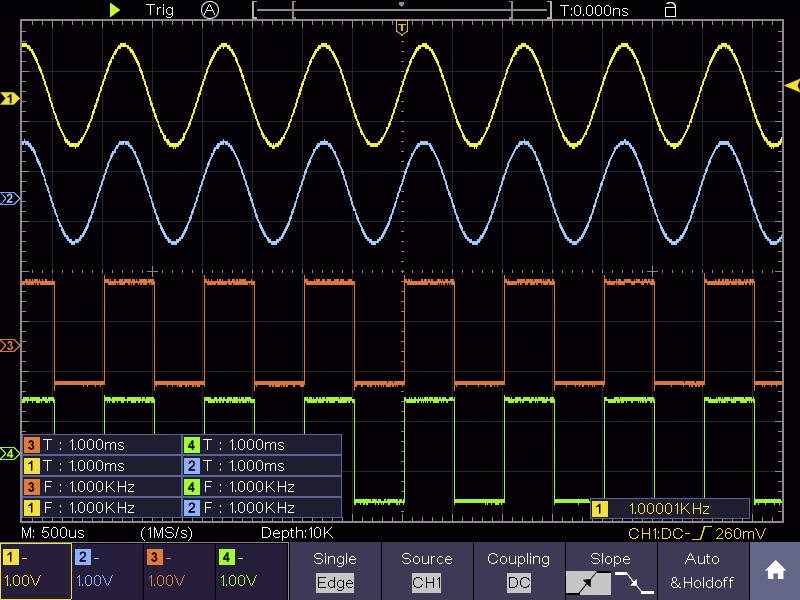

Zaslon osciloskopa s tremi krivuljami: rumena prikazuje sinusno valovanje, modra in zelena pa pravokotni valovanji pri 1 kHz in 10 kHz.

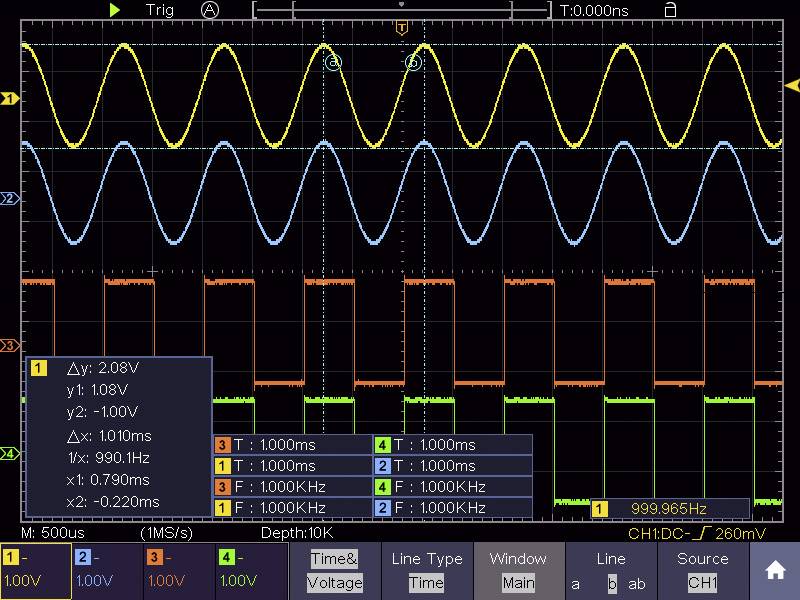

Slika osciloskopa s tremi valovnimi oblikami: rumeni sinusni val, modri trikotni val in zeleni pravokotni val; navedene frekvence in napetosti.
Posnetek zaslona programske opreme osciloskopa z več signalnimi valovnimi oblikami. Prikazuje napetost skozi čas za tri kanale. Na desni strani informacije o napetostni skali in parametrih valovnih oblik.

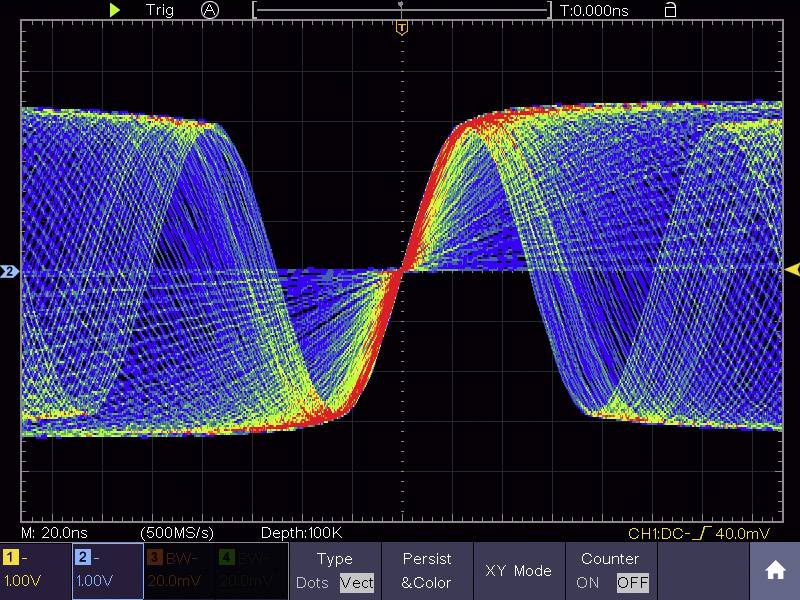

Osciloskopski prikaz prikazuje Lissajousovo figuro, ki predstavlja tipične valovne oblike za primerjavo frekvence ali faze v elektronskem vezju.
1/16
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Ni na voljo
Skupaj (1195,00 € / Kos)
1195,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop (dso), funkcijski generator 1 kos

  • 100 MHzpasovna širina
  • 20,32 cm zaslon z več dotiki 800 x 600 pik (povečavo kot na pametnem telefonu)
  • Barvni temperaturni način
  • Poljubni generator DDS s 25 MHz

Dodatne informacije

Tehnične specifikacije

  • Matematične funkcije: + - * / FFT Intg Uporabniško določeno
  • Hitrost osveževanja: 45.000 wfms / s
  • Ubi stopnja<3,5 ns
  • Funkcija dekodiranja BUS za SPI, I²C, RS232, CAN
  • Izbirna reža za baterijo
  • Funkcijski generator: 25 MHz, 125 MSa / s, 14-bitna navpična ločljivost
  • Valovne oblike: sinus, kvadrat, rampa, impulz
  • Samovoljne funkcije: eksponencial, sin (x) / x, stopnice, hrup
Vrsta izdelka

digitalni osciloskop

Pasovna širina

100 MHz

Stopnja vzorčenje na kanal

1 GSa/s

Izvedba

8 Bit

Velikost zaslona

20,32 cm (8")

Značilnosti osciloskopa

digitalni osciloskop (dso)

funkcijski generator

Časovna baza

2ns / div - 1000s / div

Število analognih vhodov maks.

4

delovni standardi (lastni)

Merilna kategorija

CAT II

Navpični odklon

1 mV / div - 10 V / div

Vhodna impedanca

1 MΩ

Vhodni sklop

DC / AC / GND

Vhodna napetost

1 MΩ<= 400 Vrms

Oskrba z napetostjo

100-240 V / AC, 50/60 Hz, CAT II

Mere

(D x Š x V) 90 x 340 x 178 mm

Teža

2674 g

Zaslon

LCD / 800 x 600 piksel

Širina

340 mm

Višina

178 mm

Dolžina

90 mm

Vmesnik

USB

Globina pomnilnika/kanal

40000 kpts

Vrsta

DSO-6104F

Skladnost in certifikati

Certified by EU Garan

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop (dso), funkcijs

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop (dso), funkcijs

Izjava o skladnosti

Izjava o skladnosti 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop (dso), funkcijs

Garancijski pogoji

Garancijski pogoji 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop (dso), funkcijs

Prenos datotek

Prenos datotek 1673264 VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop (dso), funkcijs

Opis

Osciloskop za digitalni pomnilnikDSO-6104Fje idealen za meritve v laboratoriju, v razvojnih oddelkih ali za servisne naloge. Nastavitve lahko nastavite kot običajno na nadzornih gumbih ali neposredno na zaslonu. Premikanje in povečevanje je enako intuitivno kot na pametnem telefonu ali tabličnem računalniku.

Pogled barvne temperature
Ko se frekvence spreminjajo, se ponavljajoče se valovne oblike prikažejo v mavričnih barvah glede na njihovo frekvenco.

Dešifriranje vodila
Signali vodil SPI, I²C, RS232 in CAN se lahko dekodirajo. Dekodirane vrednosti so lahko prikazane v binarnih, decimalnih, šestnajstih ali ASCII in posodobljene v tabelah dogodkov. Vrednosti dekodiranih signalov vodila CAN so prikazane v barvi. Tako je lažje razlikovati med podatki, kodo dolžine podatkov in informacijami o okvirju. Kontrolne vsote vodila CAN lahko tudi spremenijo barvo v primeru napake.

Dokumentirajte in obdelajte podatke
Vse rezultate meritev in vsebino zaslona lahko prenesete v računalnik prek USB-ja ali omrežja in jih shranite za potrebe dokumentacije. Ko shranjujete na nosilce podatkov USB, lahko ime datoteke enostavno vnesete na zaslon na dotik.

Funkcijski generator z dotikom
Funkcijski generator 25 MHz lahko upravljate prek zaslona na dotik ali običajno prek gumbov. Sinus, pravokotnik, rampa in impulzni valovi se lahko prikličejo. Še 46 samovoljnih oblik, vključno z eksponentno, sinusno funkcijo, stopnicami in hrupom, je vnaprej določeno. Lastne obrazce lahko shranite.

Klonska funkcija
Valovne oblike na vhodu za osciloskop se lahko klonirajo na funkcijski generator. Izbira odseka, ki ga je treba klonirati, je na priročen način preko zaslona na dotik.

Pripravljeno na delovanje baterije
Z opcijsko na voljo baterijo LiIon se območje uporabe znatno širi. Osciloskop z dodatno baterijo je mogoče uporabljati tudi intuitivno na poti in omogoča 3 ure neprekinjene uporabe brez dodatnega napajanja. Delovanje baterije je koristno tudi v laboratoriju za odklop od omrežnega potenciala.

Izvedba

  • USB izhod Pict Bridge je združljiv
  • Generator samovoljnih funkcij DDS
  • Besedilo je strojno prevedeno.

Obseg dostave

  • Osciloskop za digitalno shranjevanje
  • 4 sonde
  • Prilagoditev sonde
  • Napajalnik
  • USB-kabel
  • BNC kabel 1m
  • CD s programsko opremo s popolnimi angleškimi navodili
  • Navodila
