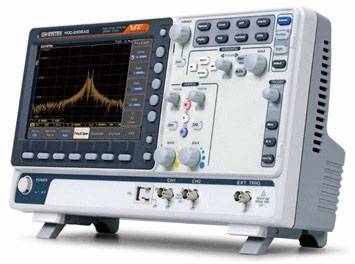

GW Instek MDO-2102AG digitalni osciloskop 100 MHz 2-kanalni 200 MSa/s 2000 kpts 14 Bit spektralni analizator 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (1565,00 € / Kos)
1565,00 €
z DDV
Poudarki in podrobnosti
GW Instek MDO-2102AG digitalni osciloskop 100 MHz 2-kanalni 200 MSa/s 2000 kpts 14 Bit spektralni analizator 1 kos
- 100 MHz
- Število analognih vhodov maks. 2
Tehnične specifikacije
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
100 MHz
- Stopnja vzorčenje na kanal
200 MSa/s
- Izvedba
14 Bit
- Velikost zaslona
8" (20,3 cm)
- Značilnosti osciloskopa
spektralni analizator
- Število analognih vhodov maks.
2
delovni standardi (lastni)
- Navpični odklon
1mV ~ 10V / div
- Vhodna impedanca
1 MOhm
- Mere
(D x Š x V) 208 x 384 x 127 mm
- Teža
3 kg
- Zaslon
TFT 800 x 480 piksel
- Širina
384 mm
- Višina
127 mm
- Dolžina
208 mm
- Vmesnik
LAN
USB naprava
USB-host
BNC
- Globina pomnilnika/kanal
2000 kpts
- Vrsta
MDO-2102AG
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2189608 GW Instek MDO-2102AG digitalni osciloskop 100 MHz 2-kanalni 200 MSa/s 2000 kpts 14 Bit spektralni analizator 1 kos
Opis
Izvedba
- Pasovna širina: 100MHz
- 2 kanala
- Hitrost vzorčenja v realnem času je 2GSa / s max.
- Pro kanalska 20M globina pomnilnika in tehnologija VPO valovnega prikaza
- Hitrost osveževanja valovne oblike do 120.000 wfms / s
- 8 "(20,3 cm) WVGA TFT LCD zaslon
- Največji 1M FFT zagotavlja meritve ločljivosti večfrekvenčnih domen
- Visoko, nizko in pasovno filtriranje
- 29.000 segmentiranih spominov in funkcij iskanja valovnih oblik
- I2C / UART / CAN / LIN serijski robni sprožilec in funkcija dekodiranja
- Data Logger lahko spremlja spremembe signalov do 1000 ur
- Funkcija za shranjevanje omrežja
- Maska test funkcija
- MDO-2000AG je opremljen z 2-kanalnim AWG s 25MHz
- vmesnik
- Hitro vrata USB naprave, gostiteljska vrata
- LAN-priključek
- Pojdi / NoGo BNC
- Kensington slog ključavnica
- Programska oprema in gonilniki
- Programska oprema za računalnik (programska oprema OpenWave)
- voznik LabVIEW
- gonilniki USB
Obseg dostave
- Električni kabel
- Pasivna sonda (ena sonda na kanal)
- GTL-110 BNC-BNC kabel * 2 (samo AG)
- Potrdilo o kalibraciji
- CD-ROM (s kratkim vodnikom, priročnikom za uporabo, priročnikom za programiranje)
- Prosti prenos: Programska oprema OpenWave
- Gonilnik USB
- LabVIEW voznik.
