Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mešani signal (mso) 1 kos

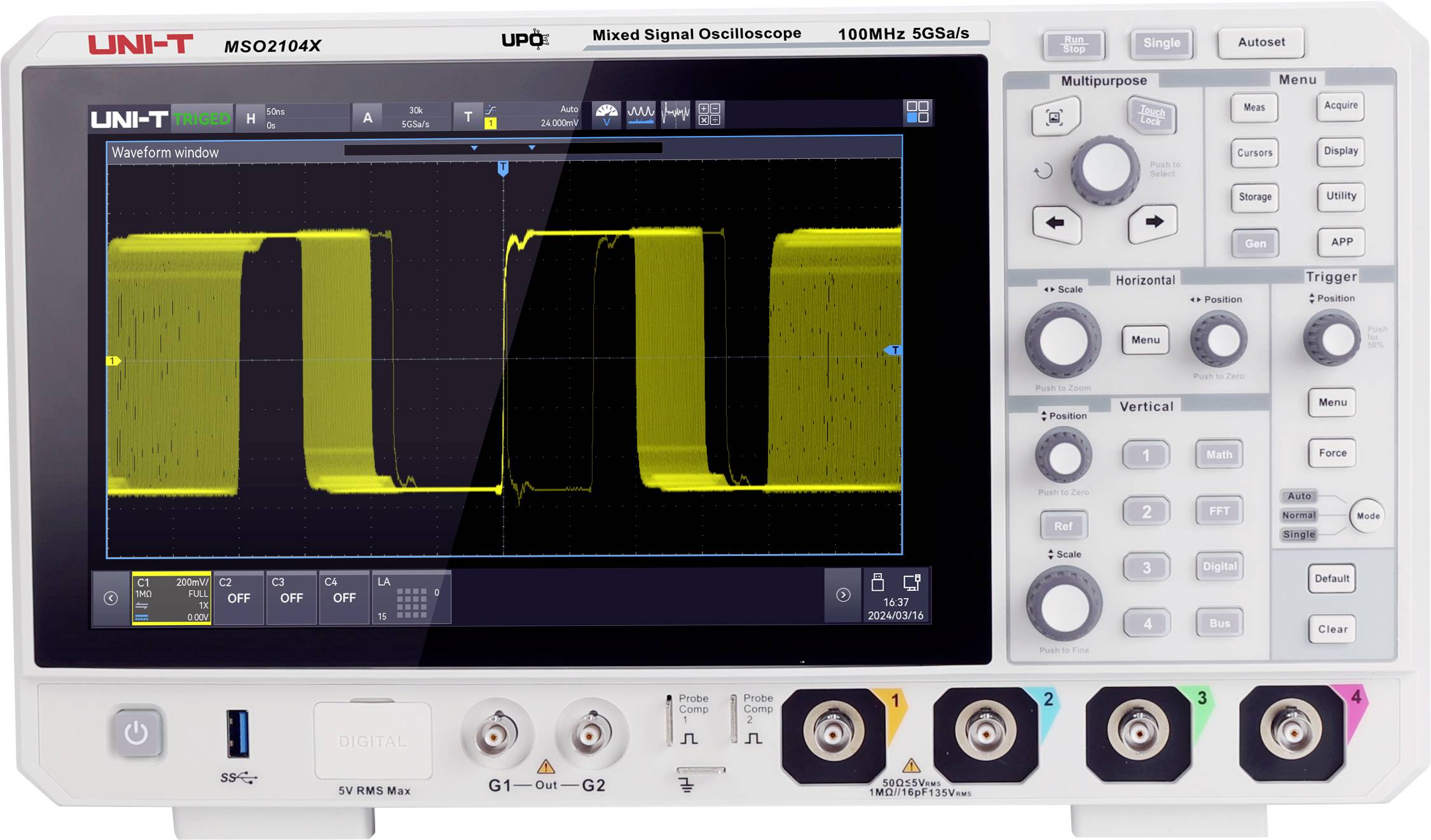

Digitalni osciloskop prikazuje rumeni pravokotni signal na zaslonu. Na desni strani so nastavitveni gumbi in tipke.
'Zadnja stran projektorja s priključki: HDMI, USB, Ethernet, električni priključek in prezračevalne rešetke.'

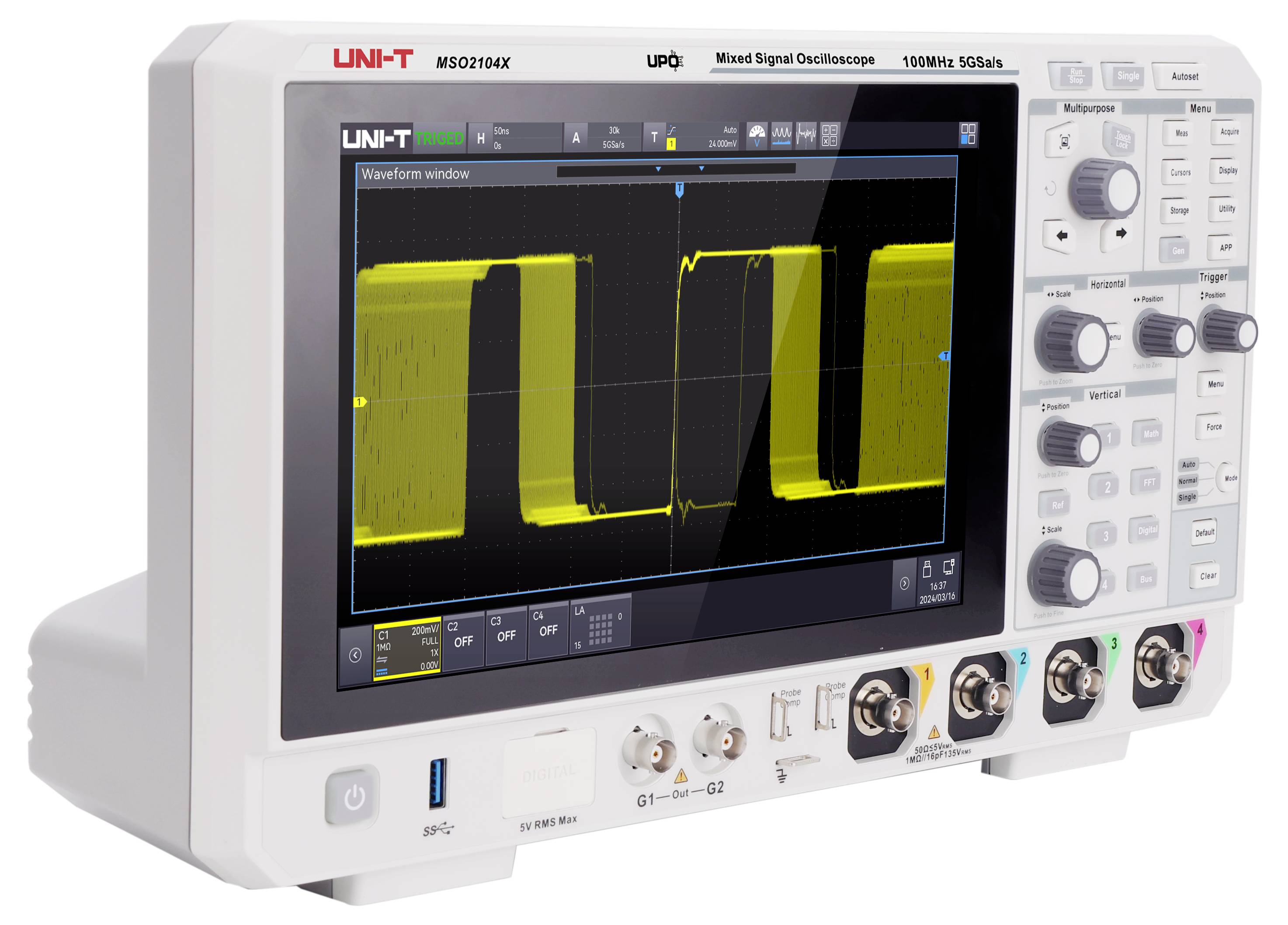

Digitalni osciloskop prikazuje pravokotni signal z rumenimi valovnimi oblikami na zaslonu. Ima veliko nastavitvenih gumbov in priključkov.

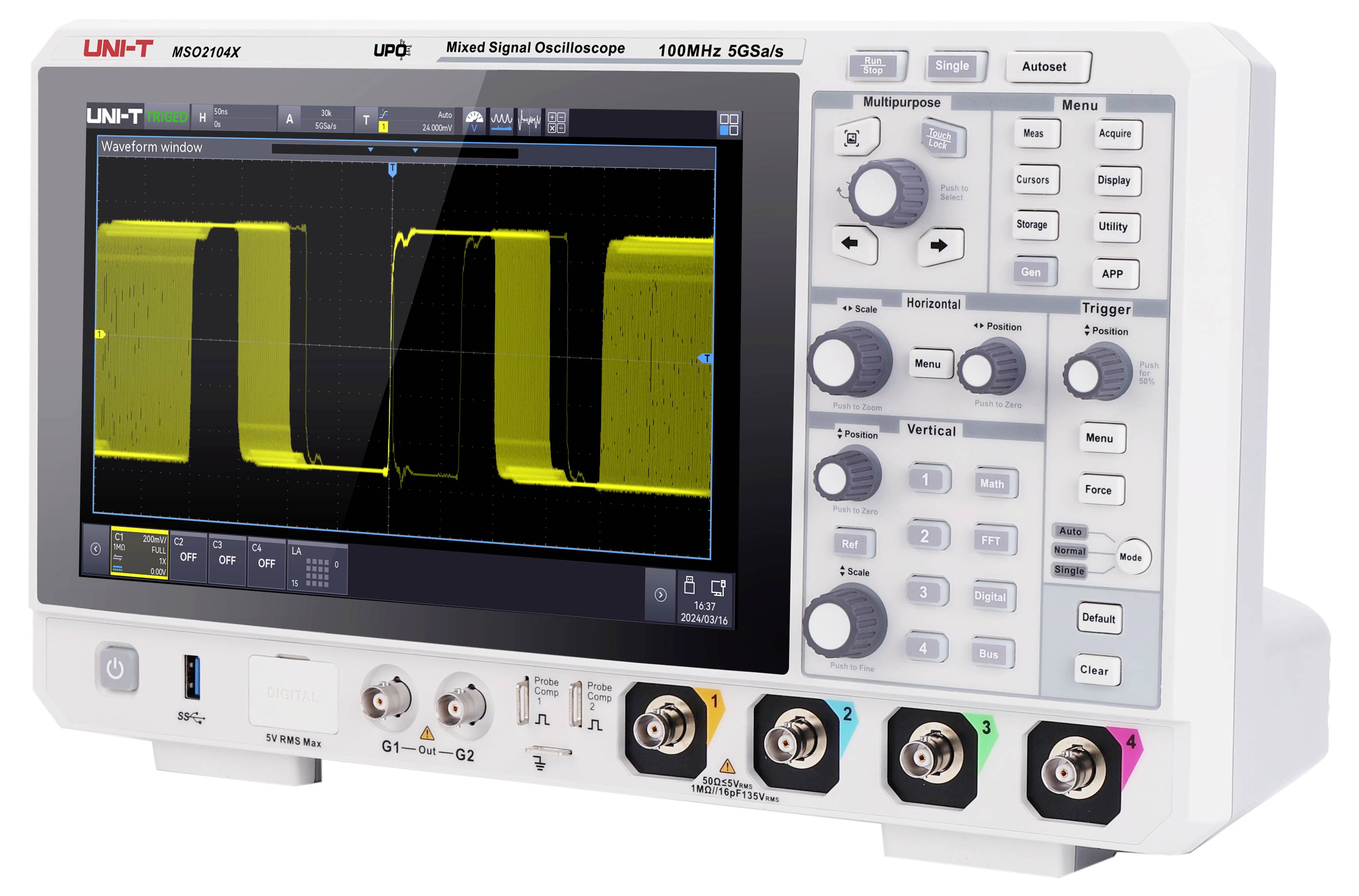

Osciloskop na zaslonu prikazuje pravokotni rumeni signal. Kontrolne gumbe in priključke ima nameščene desno in spodaj.
1/4
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
7 kos - zaloga Nemčija
Skupaj (1735,00 € / Kos)
1735,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Na voljo samo 7 kos - zaloga Nemčija
Na voljo samo za podjetja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mešani signal (mso) 1 kos

  • 100 MHz
  • Število analognih vhodov maks. 4

Tehnične specifikacije

Vrsta izdelka

digitalni osciloskop

Pasovna širina

100 MHz

Stopnja vzorčenje na kanal

5 GSa/s

Velikost zaslona

10.1 palec

Značilnosti osciloskopa

mešani signal (mso)

Število analognih vhodov maks.

4

delovni standardi (lastni)

Maks. število digitalnih vhodov

16

Globina pomnilnika/kanal

100 Mpts

Vrsta

MSO2104X

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3399984 Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mešani signal (mso) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3399984 Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mešani signal (mso) 1 kos

Navodila za uporabo in varnost 3399984 Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mešani signal (mso) 1 kos

Navodila za uporabo in varnost 3399984 Uni-T MSO2104X digitalni osciloskop 100 MHz 5 GSa/s 100 Mpts mešani signal (mso) 1 kos

Opis

UNI-T MSO2104X je kompakten osciloskop z mešanimi signali s pasovno širino do 100 MHz, frekvenco vzorčenja 5 Gsa/s in globino pomnilnika 100 Mpts, ki združuje zmogljivost in stroškovno učinkovitost. Zahvaljujoč Ultra Phosphor 3.0 dosega hitrost zajemanja valovnih oblik 2.000.000 wfms/s, kar omogoča natančno zaznavanje redkih anomalij. Podpira 9 načinov sprožitve in 9 dekodiranja serijskega vodila, kot tudi zmogljive analitične funkcije, kot so spektralna analiza, analiza moči, histogrami, snemanje valovnih oblik in testiranje uspešnosti/neuspeha.

Besedilo je strojno prevedeno.

Izvedba

  • - 9-v-1 integrirani osciloskop: osciloskop, logični analizator, generator funkcij/poljubnih valovnih oblik, spektralni analizator, analizator protokola, analizator moči, analizator Bodejevega diagrama, visoko natančni merilnik frekvence, digitalni voltmeter
  • - Ultra Phosphor 3.0: 8-kanalno vzporedno grafično preslikavanje, obdelava do 20 Gbps, hitrost zajemanja 2.000.000 wfms/s, mrtvi čas do 1 µs
  • - 54 vrst meritev: samodejne meritve napetosti, frekvence in faze, napredne statistične funkcije, trendni grafi
  • Dekodiranje in proženje protokolov: Podpora za 9 protokolov (UART, I2C, SPI, CAN, I2S), dekodiranje 200M podatkov v realnem času, sočasna analiza štirih vodil
  • - Spektralni analizator: 4M-točkovna FFT, slapni diagrami, avtomatske meritve markerjev, sočasni izračun 4-kanalne FFT
  • Analiza moči 6+: analiza PSRR, zaznavanje harmonikov, analiza zagonskega toka, 12 dodatnih testov moči za stabilnost sistema in energetsko učinkovitost

Obseg dostave

  • - MSO2104X (100 MHz, 5 Gsa/s, 4 kanali) x 1
  • - Napajalni kabel x 1
  • - USB kabel x 1
  • - Pasivne sonde (100 MHz) x4
  • - BNC-BNC prehodni kabel × 1
  • - BNC kabel s krokodilsko sponko (rdeč in črn) × 1
  • - Pasivne sonde × 4
  • - Kalibracijski certifikat x 1
  • - Večjezična varnostna navodila x 1
  • - 1 priročnik za hiter začetek

Namigi

Drugi modeli
- MSO2304X: pasovna širina 300 MHz, 4 analogni kanali, vzorčna frekvenca 5 Gsa/s, pomnilnik 100 Mpts, zajem valovnih oblik 2.000.000 WFMS/s, 16 digitalnih kanalov, z opcijskim 50 MHz dvokanalnim generatorjem.
- MSO2204X: pasovna širina 200 MHz, 4 analogni kanali, vzorčna frekvenca 5 Gsa/s, pomnilnik 100 Mpts, zajem valovnih oblik 2.000.000 WFMS/s, 16 digitalnih kanalov, z opcijskim 50 MHz dvokanalnim generatorjem.
Možnosti
- MSO2000X-BW1MT3M: nadgradnja pasovne širine s 100 MHz na 300 MHz
- MSO2000X-BW1MT2M: nadgradnja s 100 MHz na pasovno širino 200 MHz
- MSO2000X-AWG: Možnost dvojnega generatorja poljubnih valovnih oblik s frekvenco 50 MHz (vključuje Bodejev diagram)
- MSO2000X-PWR: Možnost analize moči
- MSO2000X-BND: Vse možnosti proženja in dekodiranja serijskega vodila (vključno z MSO2000X-AUTO: paket in MSO2000X-AUDIO)
- MSO2000X-AUDIO: Možnost sprožitve in analize zvoka prek serijskega vodila
- MSO2000X-AUTO: Možnost sprožitve in dekodiranja avtomobilskega serijskega vodila (vključno s CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Možnost sprožilca in analize avtomobilskega serijskega vodila (CAN)
- MSO2000X-CANFD: Možnost sprožilca in analize avtomobilskega serijskega vodila (CAN-FD)
- MSO2000X-LIN: Možnost sprožilca in analize avtomobilskega serijskega vodila (LIN)
- MSO2000X-FLEX: Možnost sprožilca in analize avtomobilskega serijskega vodila (FlexRay)
- MSO2000X-SENT: Možnost sprožitve in analize avtomobilskega senzorskega vodila (SENT)
