Name: Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mešani signal (mso) 1 kos
Brand: Uni-T
SKU: 3399968
Availability: BackOrder

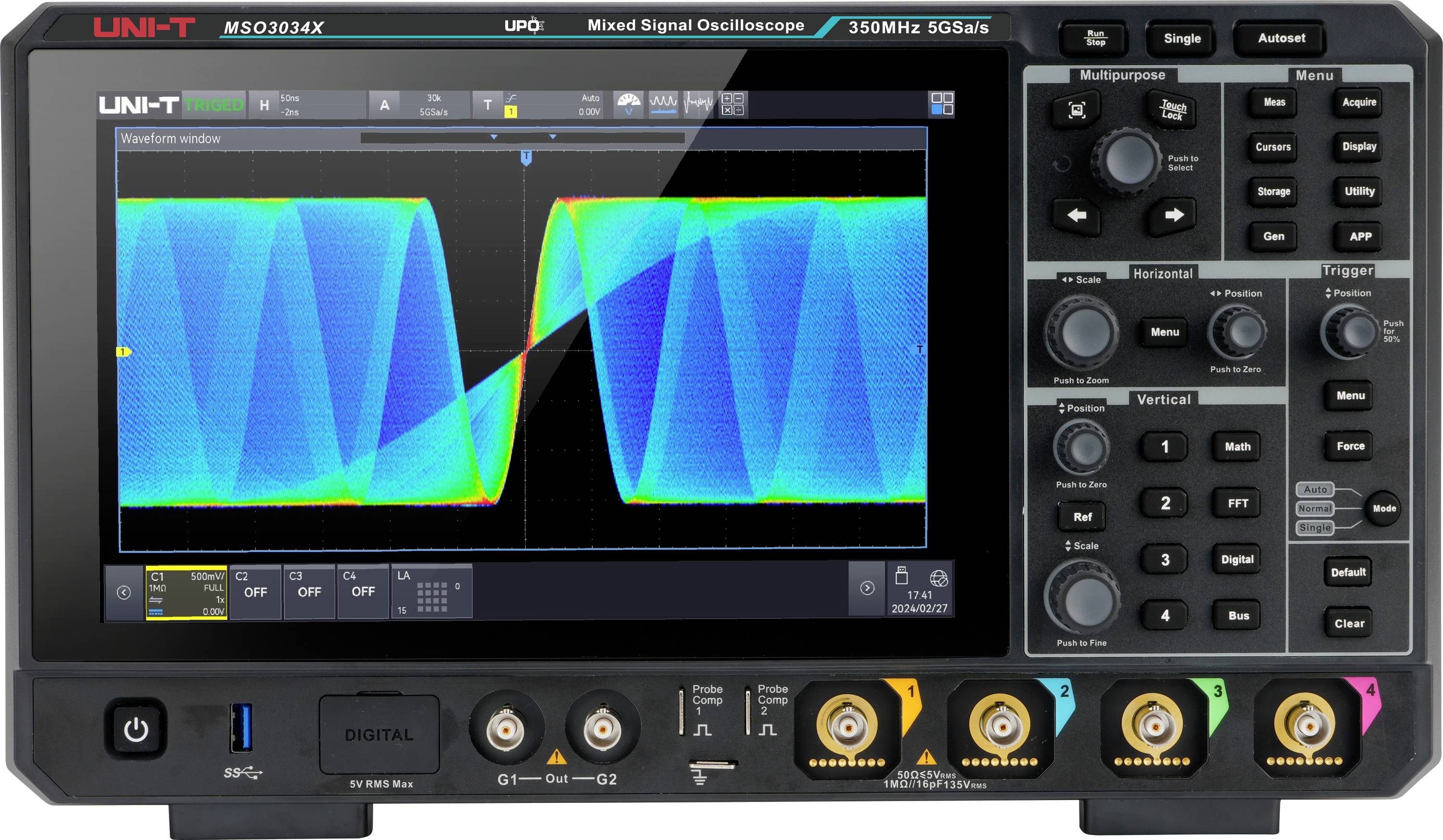

Mešani signalni osciloskop prikazuje valovno obliko na zaslonu. Ima številne kontrolnike za različne merilne funkcije.

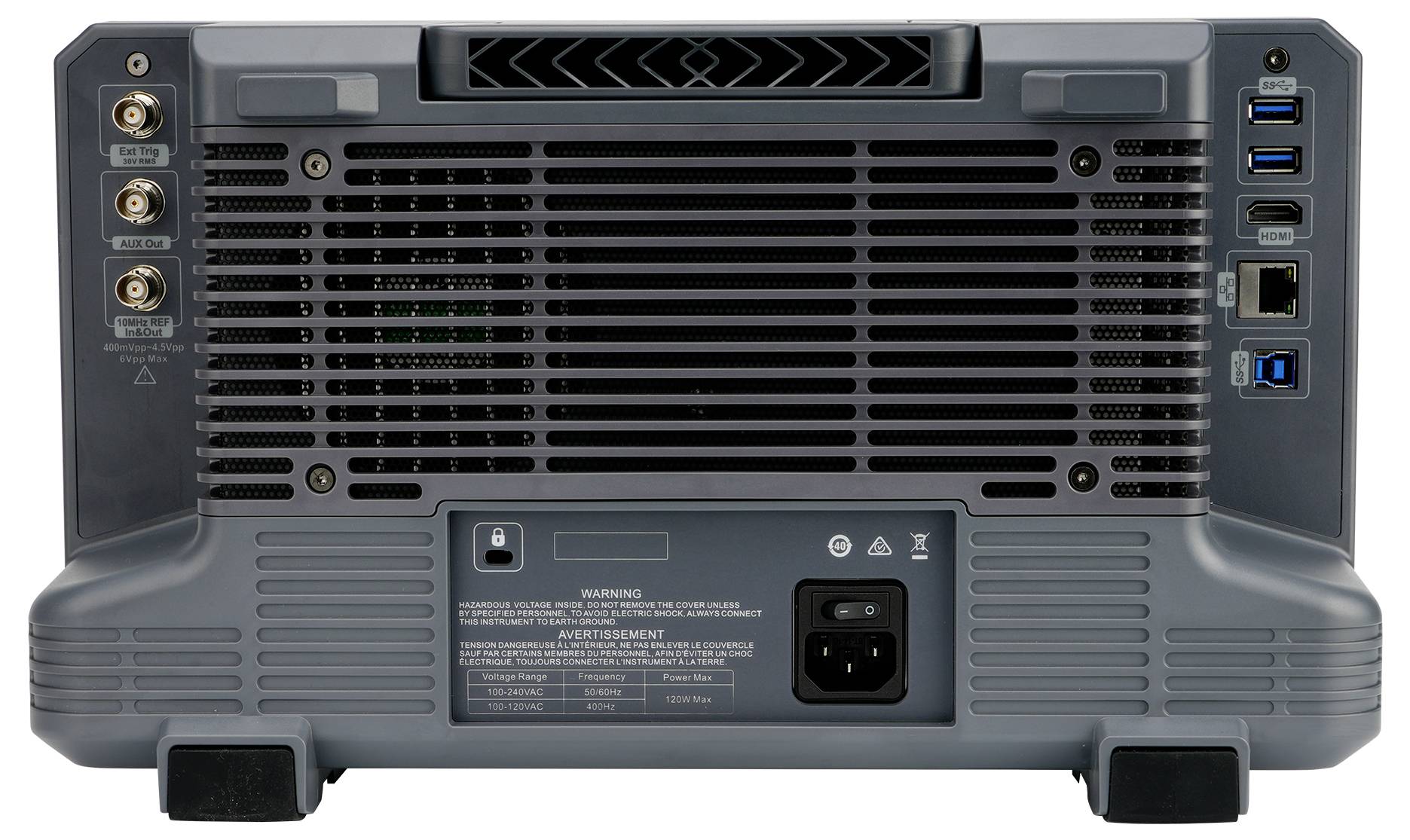

Hrbtna stran elektronske naprave z različnimi priključki in prezračevalnimi režami. Vsebuje USB-priključke, ethernet in napajalni priključek.

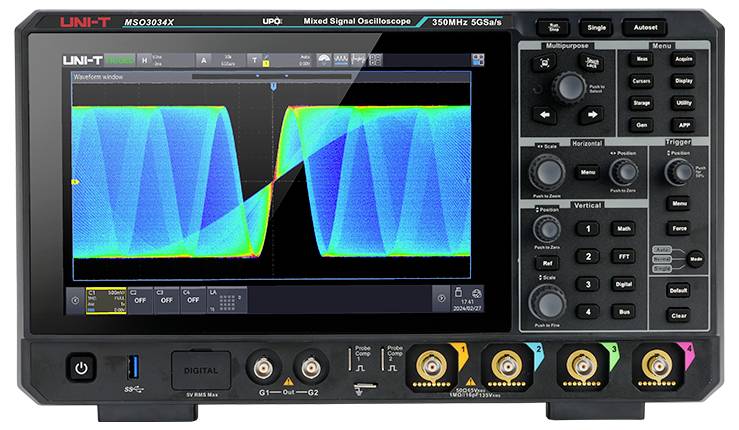

Digitalni osciloskop prikazuje barvne signalne valove na črnem zaslonu, obkrožen z gumbi in priključki za analizo električnih signalov.

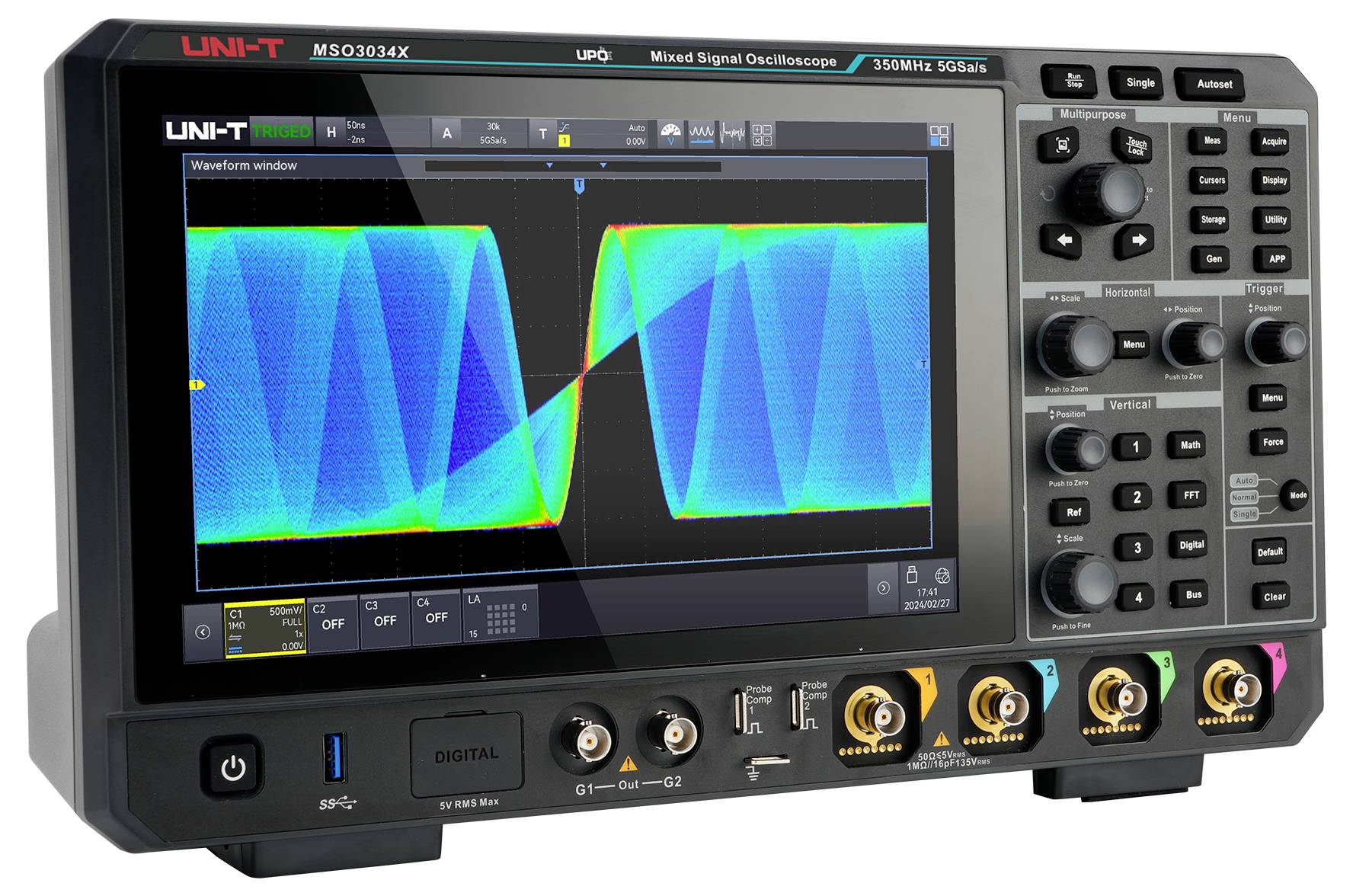

Osciloskop prikazuje sinusne valove z različnimi amplitudami na barvnem zaslonu. Kontrolni gumbi so nameščeni desno.

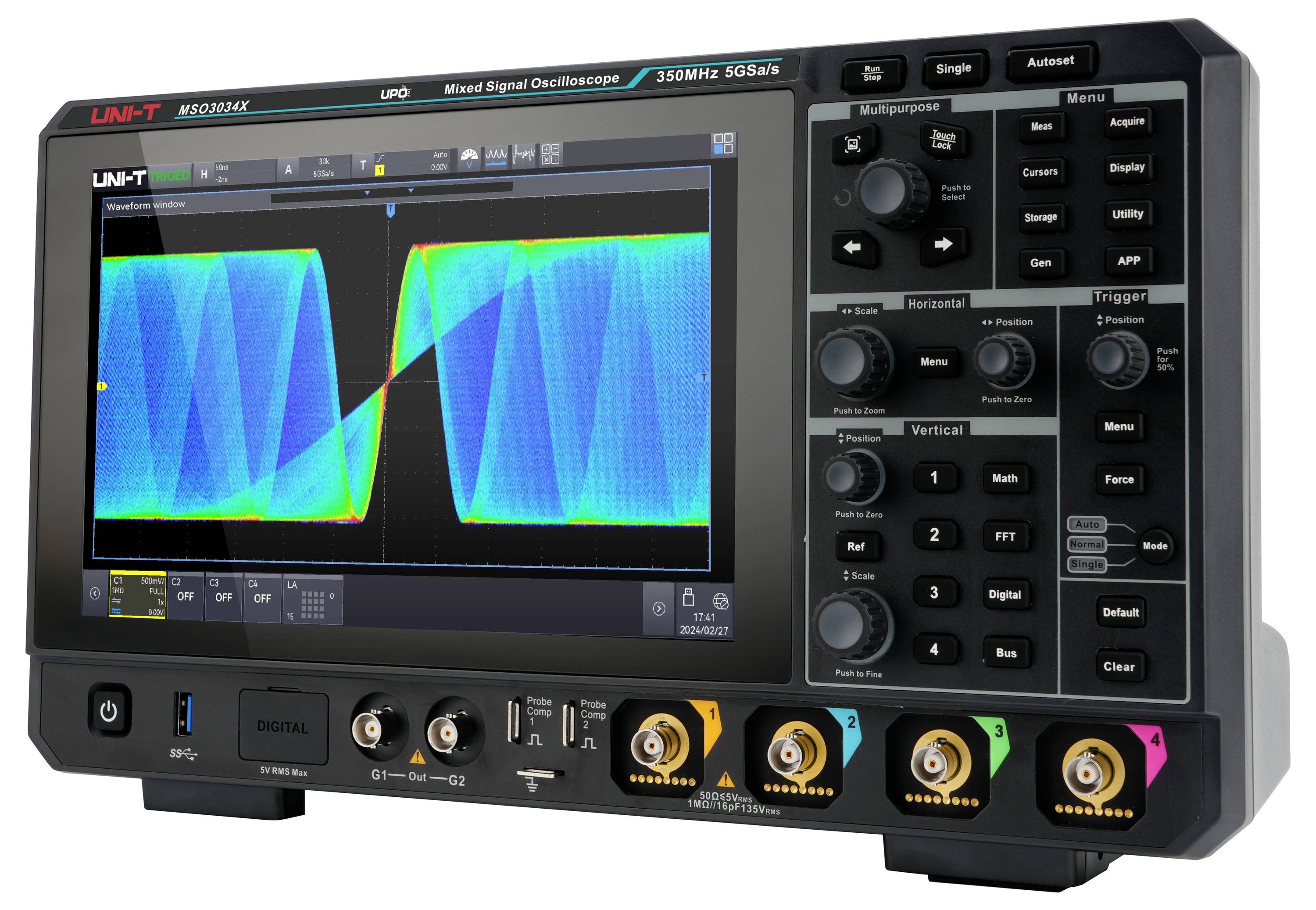

Osciloskop s barvnim zaslonom prikazuje valovne signale. Ima več gumbov, priključkov in podrobno prikazovalno enoto.

1/5

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

3 kos - zaloga Nemčija

Skupaj (2825,00 € / Kos)

2825,00 €

z DDV

Samo 108,00 €

Na voljo samo 3 kos - zaloga Nemčija

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mešani signal (mso) 1 kos

350 MHz
Število analognih vhodov maks. 4

Tehnične specifikacije

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 350 MHz

Stopnja vzorčenje na kanal: 5 GSa/s

Velikost zaslona: 10 palec

Značilnosti osciloskopa: mešani signal (mso)

Število analognih vhodov maks.: 4

: delovni standardi (lastni)

Maks. število digitalnih vhodov: 16

Globina pomnilnika/kanal: 500 Mpts

Vrsta: MSO3034X

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3399968 Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mešani signal (mso) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3399968 Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mešani signal (mso) 1 kos

Opis

Mešani osciloskop UNI-T MSO3034X ponuja največjo frekvenco vzorčenja 5 GSa/s in globino pomnilnika do 500 Mpts. Zahvaljujoč ekskluzivni tehnologiji Ultra Phosphor 3.0 dosega hitrost zajemanja valovnih oblik 2.000.000 wfms/s in podpira 12 naprednih protokolov za proženje in dekodiranje serijskega vodila. Ta osciloskop, opremljen z 10,1-palčnim kapacitivnim zaslonom na dotik z upravljanjem z gestami in integriranim spletnim strežnikom za daljinsko upravljanje, je idealen za uporabo v vgrajenih sistemih, avtomobilski elektroniki in vesoljski industriji.

Besedilo je strojno prevedeno.

Izvedba

- Integracija 9 v 1: Združuje osciloskop, logični analizator, generator valovnih oblik, spektralni analizator in še več za maksimalno vsestranskost.
- Ultra Phosphor 3.0: 8-kanalna vzporedna analiza, obdelava do 20 Gbps in hitrost zajemanja 2.000.000 wfms/s za natančno zaznavanje anomalij.
- 54 vrst meritev: meritve napetosti, frekvence in faze z naprednimi statističnimi funkcijami in trendnimi grafi za poglobljeno analizo.
- Analiza moči 6+: Celovita analiza kakovosti in moči z meritvijo PSRR, harmonskega in zagonskega toka ter 12 testi v letu 2024.
- Spektralni analizator: Podpira 4M-točkovno FFT, sočasno 4-kanalno FFT, slapni diagram in meritve markerjev za hitro in natančno frekvenčno analizo.

Obseg dostave

- MSO3034X (350 MHz, 5 Gsa/s, 4 kanali) x 1
- Napajalni kabel x 1
- USB kabel x 1
- Pasivne sonde (350 MHz) x4
- BNC-BNC prehodni kabel × 1
- BNC kabel s krokodilsko sponko (rdeč in črn) × 1
- Pasivne sonde × 4
- Kalibracijski certifikat x 1
- Večjezična varnostna navodila x 1
- 1 priročnik za hiter začetek

Namigi

Drugi modeli

- MSO3054X: pasovna širina 500 MHz, 4 analogni kanali, frekvenca vzorčenja 5 Gsa/s, globina pomnilnika do 500 Mpts, hitrost zajemanja valovnih oblik 2.000.000 WFMS/s, 16 digitalnih kanalov in opcijski 50 MHz dvokanalni generator.

Možnosti programske opreme

- MSO3000X-BW3M5T5M: Nadgradnja pasovne širine s 350 MHz na 500 MHz.

- MSO3000X-AWG: Programska možnost dvojnega generatorja poljubnih valovnih oblik s frekvenco 50 MHz (vključno z Bodejevim diagramom).

- MSO3000X-PWR: Analiza moči programske opreme

- MSO3000X-BND: Vse možnosti programske opreme za proženje in dekodiranje serijskega vodila (vključno z AUTO, Audio, MIL-STD, ARINC, Manchester).

- MSO3000X-AUDIO: Programska oprema za proženje in analizo zvoka prek serijskega vodila (I2S, LJ, RJ, TDM).

- MSO3000X-MIL1553: Programska oprema za sprožitev in analizo serijskega vodila za vesoljsko industrijo (MIL-STD-1553).

- MSO3000X-ARINC429: Programska oprema za sprožitev in analizo serijskega vodila za vesoljsko industrijo (ARINC 429).

- MSO3000X-AUTO: Programska oprema za proženje in dekodiranje avtomobilskega serijskega vodila (CAN, CAN-FD, LIN, FlexRay, SENT).

- MSO3000X-MANCH: Sproženje in analiza serijskega vodila (Manchester)

- MSO3000X-CANFD: Programska oprema za sprožitev in analizo avtomobilskega serijskega vodila (CAN-FD)

- MSO3000X-LIN: Programska oprema za sprožitev in analizo avtomobilskega serijskega vodila (LIN)

- MSO3000X-FLEX: Programska oprema za sprožitev in analizo avtomobilskega serijskega vodila (FlexRay)

- MSO3000X-SENT: Programska oprema za sprožitev in analizo avtomobilskega senzorskega vodila (SENT)
