Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos

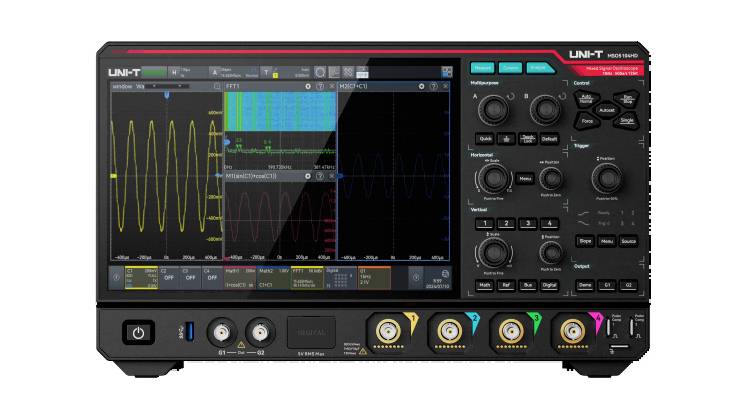

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos-0

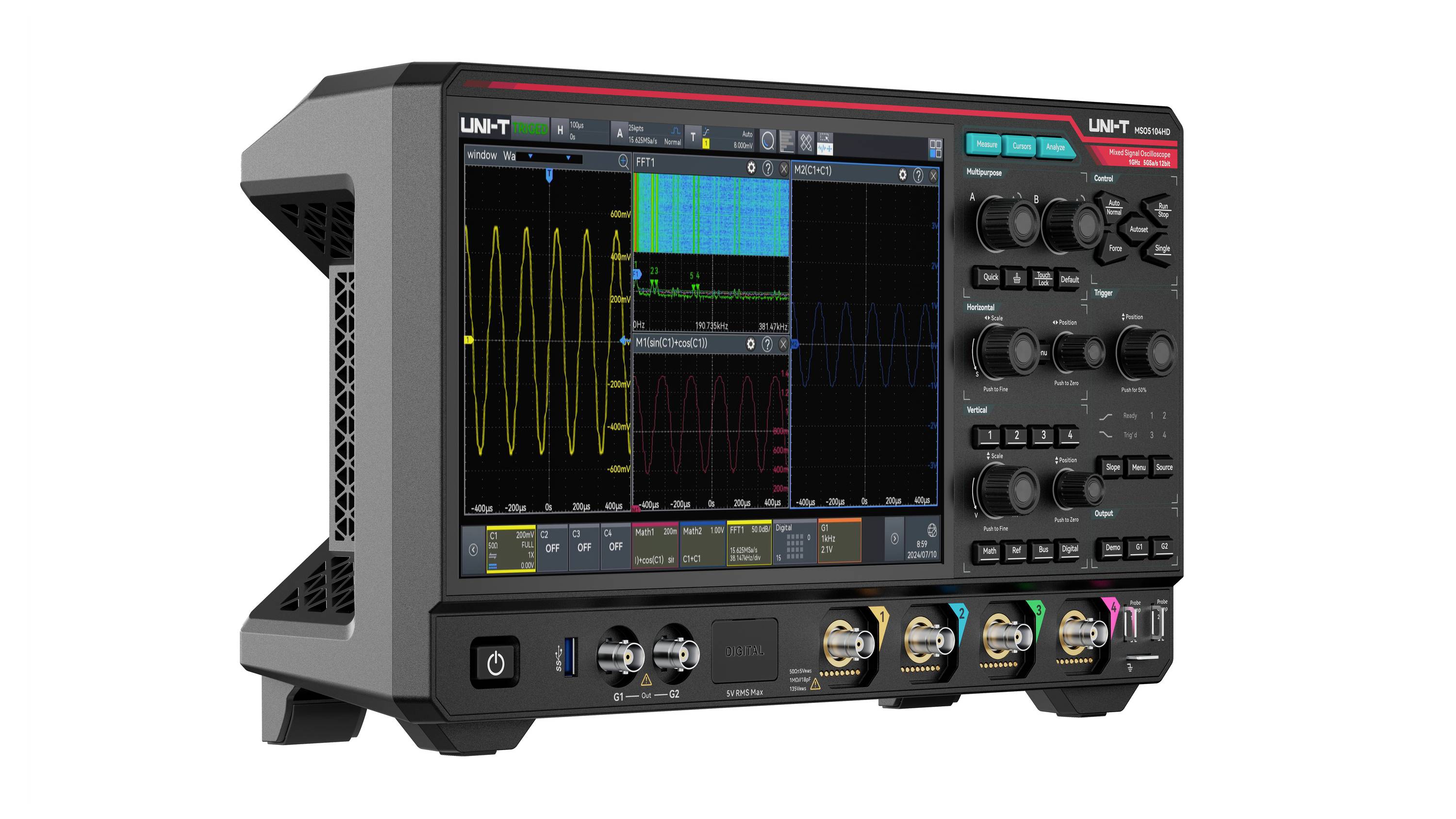

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos-1

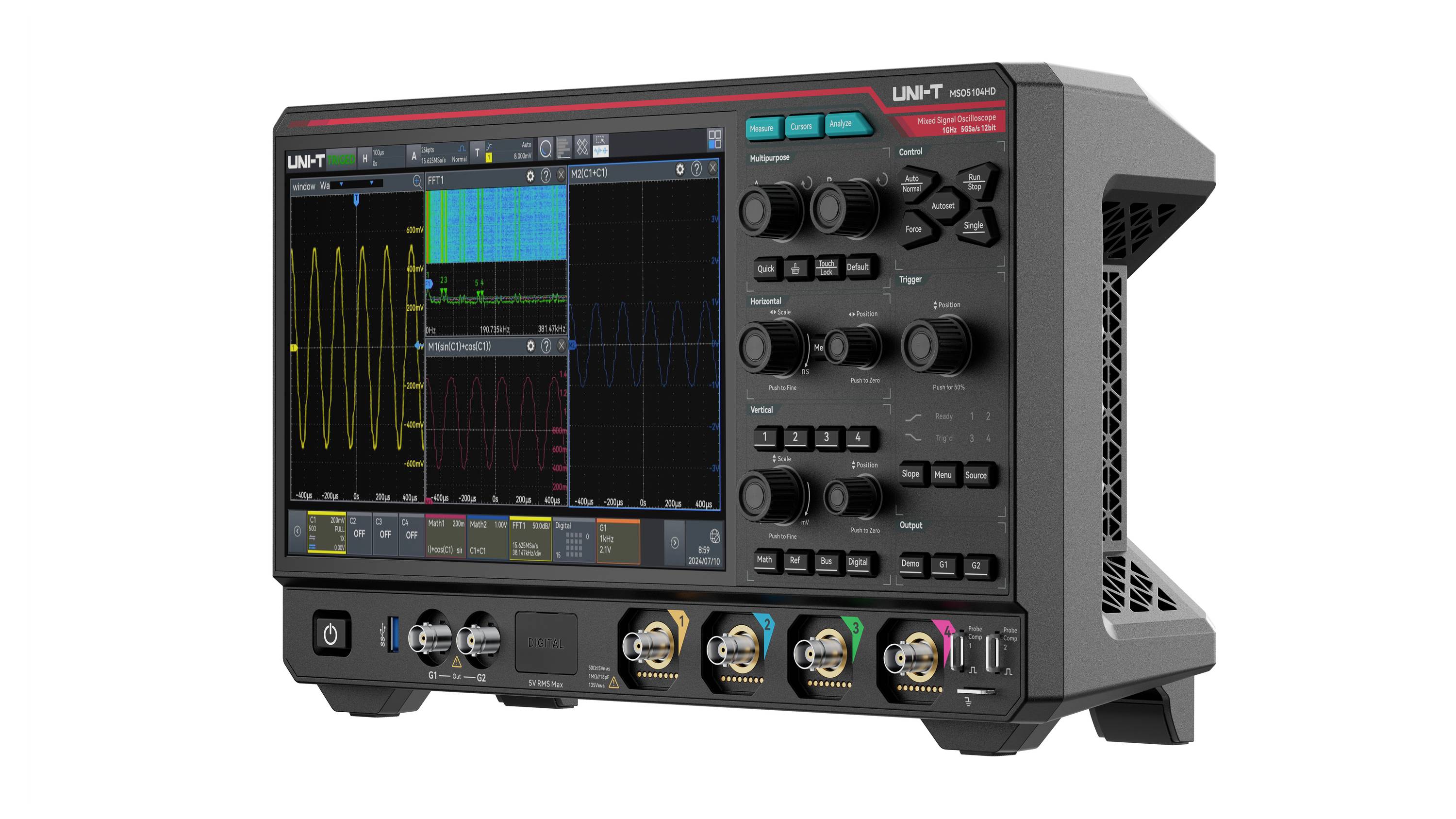

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos-2

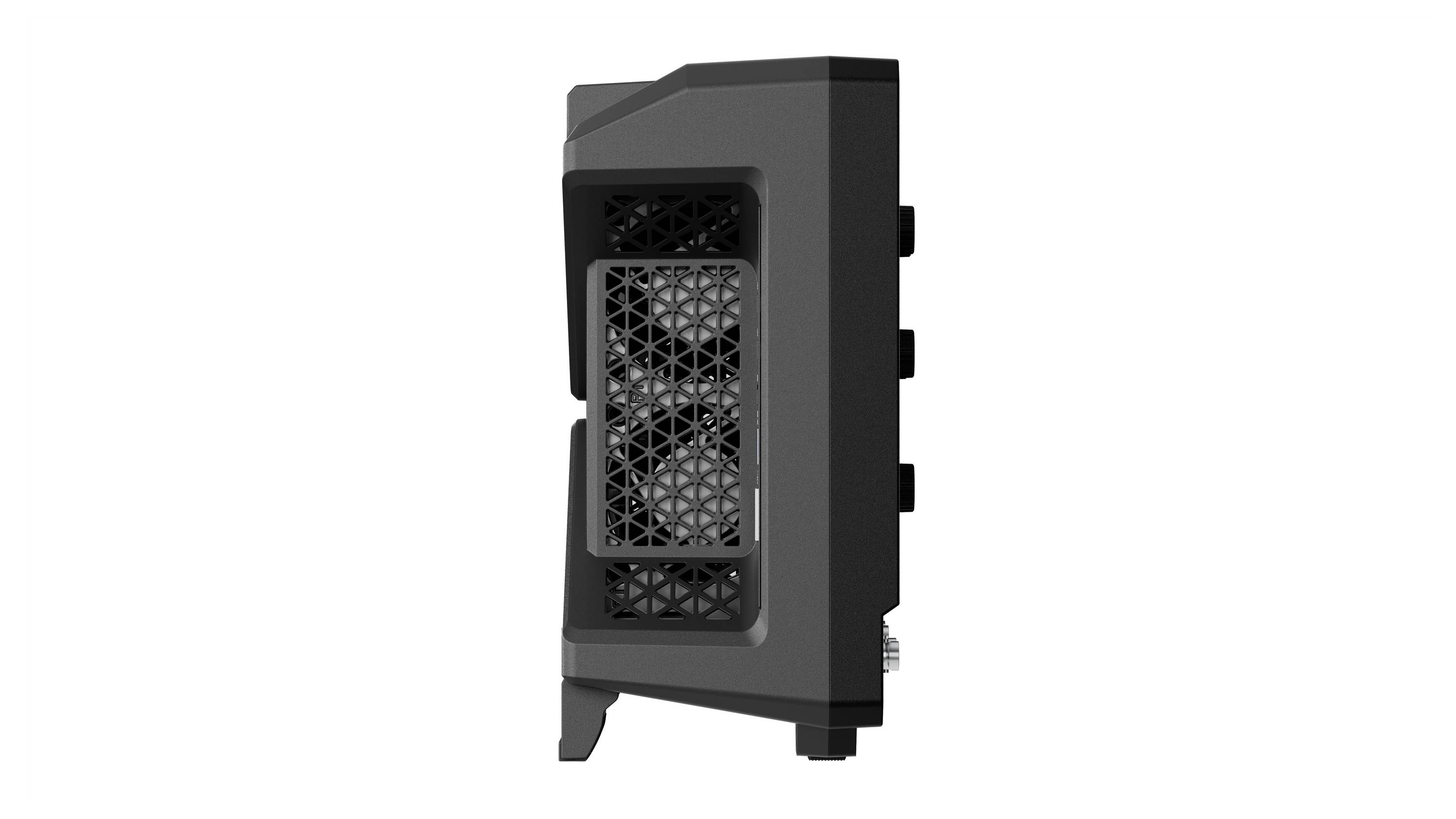

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos-3

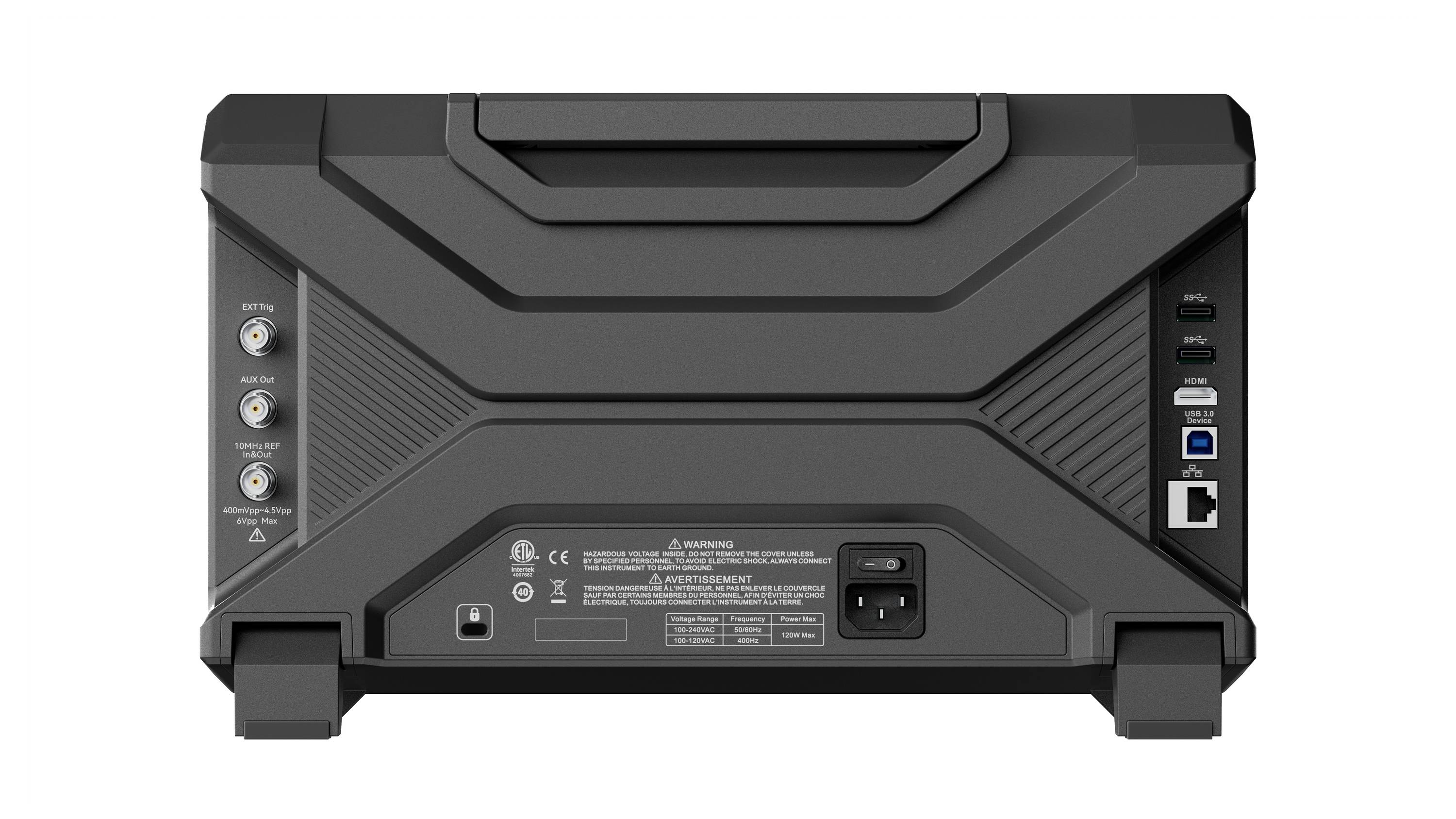

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos-4
1/5
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,27.11.
3 kos - zaloga Nemčija
Skupaj (3419,00 € / Kos)
3419,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Brezplačna dostava
Na voljo samo 3 kos - zaloga Nemčija
Na voljo samo za podjetja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos

  • 350 MHz
  • Število analognih vhodov maks. 4

Tehnične specifikacije

Vrsta izdelka

analogni osciloskop

Pasovna širina

350 MHz

Stopnja vzorčenje na kanal

2 GSa/s

Izvedba

12 Bit

Velikost zaslona

25,65 cm (10,1 Zoll)

Značilnosti osciloskopa

mešani signal (mso)

Časovna baza

od 500 ps/div do 1000 s/div

Število analognih vhodov maks.

4

delovni standardi (lastni)

Merilna kategorija

CAT II

Navpični odklon

1 mV/div do 10 V/div

Vhodna impedanca

1 MΩ

Vhodni sklop

DC, AC, GND

Vhodna napetost

1 mV/div do 10 V/div (pri 1 MΩ)

Oskrba z napetostjo

100 - 240 V/AC

Mere

(D x Š x V) 121 x 358 x 214 mm

Teža

4.1 kg

Maks. število digitalnih vhodov

16

Zaslon

1280 x 800 piksel

Zmogljivost umerjanja

Notranja samokalibracija (Self-Cal)

Širina

358 mm

Višina

214 mm

Dolžina

121 mm

Vmesnik

USB-host

USB naprava

LAN

HDMI

Globina pomnilnika/kanal

200 Mpts

Vrsta

MSO5034HD

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3757372 Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3757372 Uni-T MSO5034HD analogni osciloskop, digitalni osciloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit mešani signal (mso) 1 kos

Opis

MSO5034HD je zmogljiva serija osciloskopov z visoko ločljivostjo, pasovno širino 350 MHz, frekvenco vzorčenja 5 Gsa/s, 4 analognimi in 16 digitalnimi kanali ter globino pomnilnika do 500 Mpts. Zahvaljujoč ekskluzivni tehnologiji UltraPhosphor 3.0 dosega hitrost zajemanja valovnih oblik do 1.500.000 besednih posnetkov na sekundo/s z 256 nivoji sivine. Ponuja inovativen digitalni sistem proženja z visoko občutljivostjo in nizkim tresljajem, kot tudi številne napredne funkcije proženja in analize, kot so spektralna analiza, analiza moči, histogram, snemanje valovnih oblik, ERES, strojno pospešeno testiranje mask, iskanje in navigacija ter proženje in dekodiranje prek serijskega vodila. 10,1-palčni kapacitivni zaslon na dotik z večkretnim upravljanjem v kombinaciji s praktičnimi gumbi za hitro izbiro omogoča še posebej intuitivno upravljanje in optimizirano uporabniško izkušnjo.

Besedilo je strojno prevedeno.

Izvedba

  • 16-bitna visoka ločljivost: Združuje 12-bitni ADC s 4-bitnim ERES za učinkovito 16-bitno ločljivost, zmanjšuje šum in natančno prikazuje fine podrobnosti signala.
  • Ultra Phosphor 3.0: Omogoča prikaz valovnih oblik v realnem času in izboljšano vizualizacijo signala.
  • 9-v-1 funkcionalnost: Združuje digitalni osciloskop, logični analizator, generator poljubnih valovnih oblik, spektralni analizator, analizator protokolov, digitalni voltmeter, frekvenčni števec, analizator Bodejevega diagrama in analizator moči v eni napravi.
  • Analiza časa vodila: Podpira analizo časa za protokole I²C, SPI in CAN.
  • 56 samodejnih merilnih funkcij: s histogramom in trendnimi diagrami za hitro in jasno analizo signalov.
  • Strojno snemanje valovnih oblik: Snemanje in predvajanje v realnem času z do 400.000 sličicami.
  • Razširjena FFT: Z do 4 Mpts za podrobno analizo v frekvenčni domeni.
  • Večokenski prikaz: Hkratni prikaz valovne oblike, FFT in analize protokola na enem zaslonu.
  • Sprožilec območja: Ciljno zazna anomalije signala in izolira ustrezna območja signala.
  • 10,1-palčni zaslon na dotik: Kapacitivni HD zaslon na dotik z ločljivostjo 1280 × 800 za intuitivno upravljanje.
  • Podpora za SCPI: Idealno za daljinsko upravljanje in avtomatizirana zaporedja testov.
  • Integriran spletni strežnik: Omogoča oddaljeno spremljanje in upravljanje prek računalnika ali mobilne naprave.

Obseg dostave

  • MSO5034HD x 1
  • Napajalni kabel x 1
  • Kabel USB 3.0 x 1
  • Pasivne sonde (500 MHz) x4
  • Prehodni kabel BNC-BNC × 1
  • BNC kabli s krokodilskimi sponkami (rdeči in črni) × 3

Namigi

Drugi modeli
- MSO5104HD: pasovna širina 1 GHz, 4 analogni kanali, 16 digitalnih kanalov, frekvenca vzorčenja 5 Gsa/s, globina pomnilnika 500 Mpts, hitrost zajemanja valovnih oblik 800.000 wfms/s (zaporedni način: do 1.500.000 wfms/s)
- MSO5054HD: pasovna širina 500 MHz, 4 analogni kanali, 16 digitalnih kanalov, frekvenca vzorčenja 5 Gsa/s, globina pomnilnika 500 Mpts, hitrost zajemanja valovnih oblik 800.000 wfms/s (zaporedni način: do 1.500.000 wfms/s)
Možnosti programske opreme
-MSO5000HD-BND: Vse možnosti proženja in dekodiranja za serijska vodila (vključno z EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL in časovnim usklajevanjem).
-MSO5000HD-AUTO: Možnost sprožitve in dekodiranja avtomobilskega serijskega vodila (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2-kanalni generator poljubnih valovnih oblik s 50 MHz (vključno z BODE).
-MSO5000HD-CANFD: Možnost sprožilca in analize avtomobilskega serijskega vodila (CAN-FD).
-MSO5000HD-FLEX: Možnost sprožitve in analize avtomobilskega serijskega vodila (FlexRay).
-MSO5000HD-SENT: Možnost sprožitve in analize avtomobilskega serijskega vodila (SENT).
-MSO5000HD-CANXL: Možnost sprožitve in analize avtomobilskega serijskega vodila (CAN-XL).
-MSO5000HD-I3C: Vgrajena možnost sprožilca/dekodiranja (I3C).
-MSO5000HD-1WIRE: Možnost sprožitve in analize avtomobilskega serijskega vodila (1-WIRE).
-MSO5000HD-MANCH: Možnost sprožitve in analize serijskega vodila (Manchester).
-MSO5000HD-AUDIO: Možnost sprožitve in analize zvoka prek serijskega vodila (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Možnost sprožilca in analize za vesoljsko serijsko vodilo (MIL-STD-1553).
-MSO5000HD-ARINC429: Možnost sprožilca in analize serijskega vodila za vesoljsko industrijo (ARINC429).
-MSO5000HD-PWR: Možnost analize moči.
-MSO5000HD-TIMING: Analiza časa (vključno z I²C, SPI, I²S in CAN).
