Name: Uni-T UPO1054 digitalni osciloskop 50 MHz 2 GSa/s 56 Mpts digitalni osciloskop (dso) 1 kos
Brand: Uni-T
SKU: 3399998
Availability: BackOrder

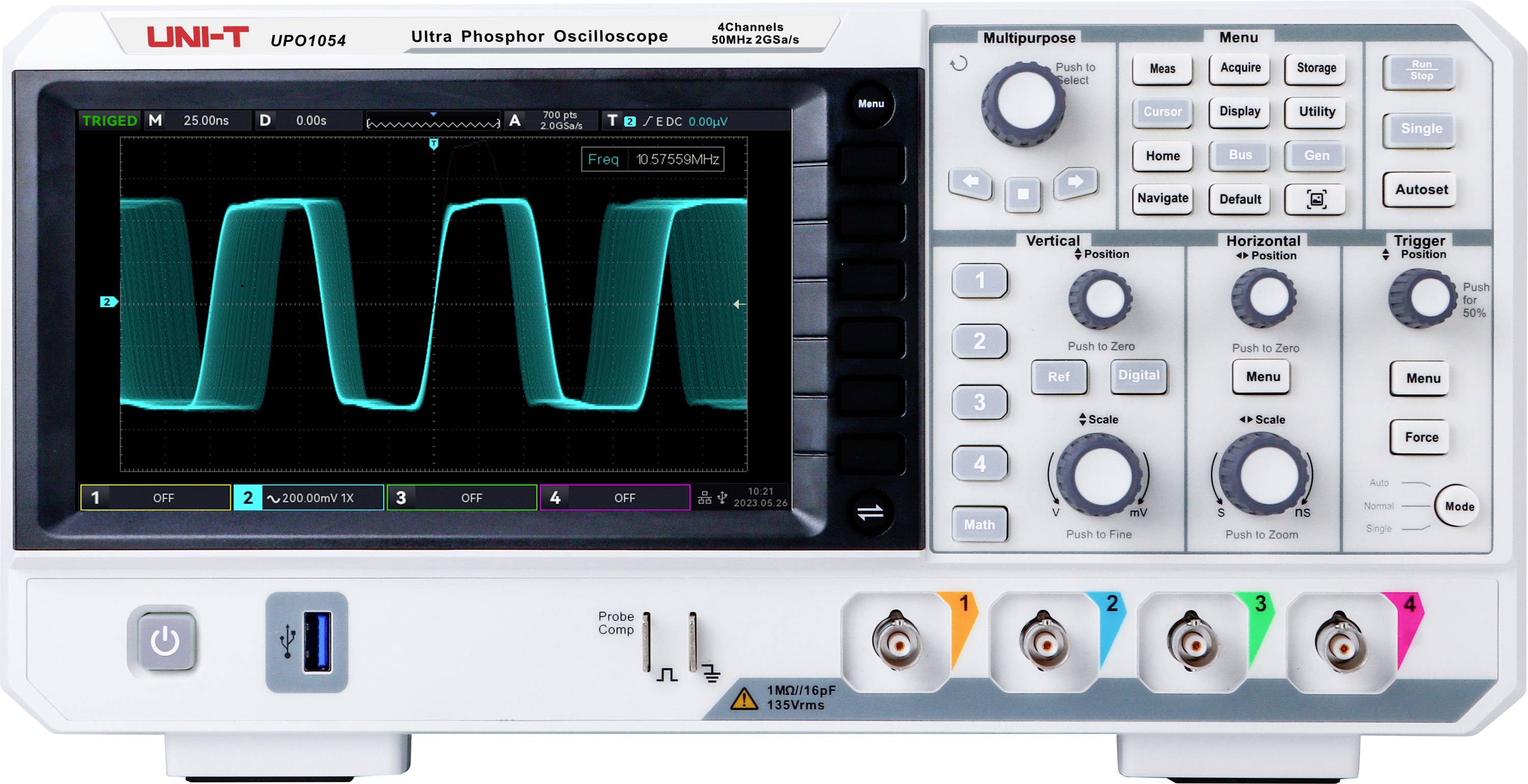

Osciloskop z valovito obliko na zaslonu. Upravljalne elemente najdemo desno, vključno z gumbi za meni in nastavitve.

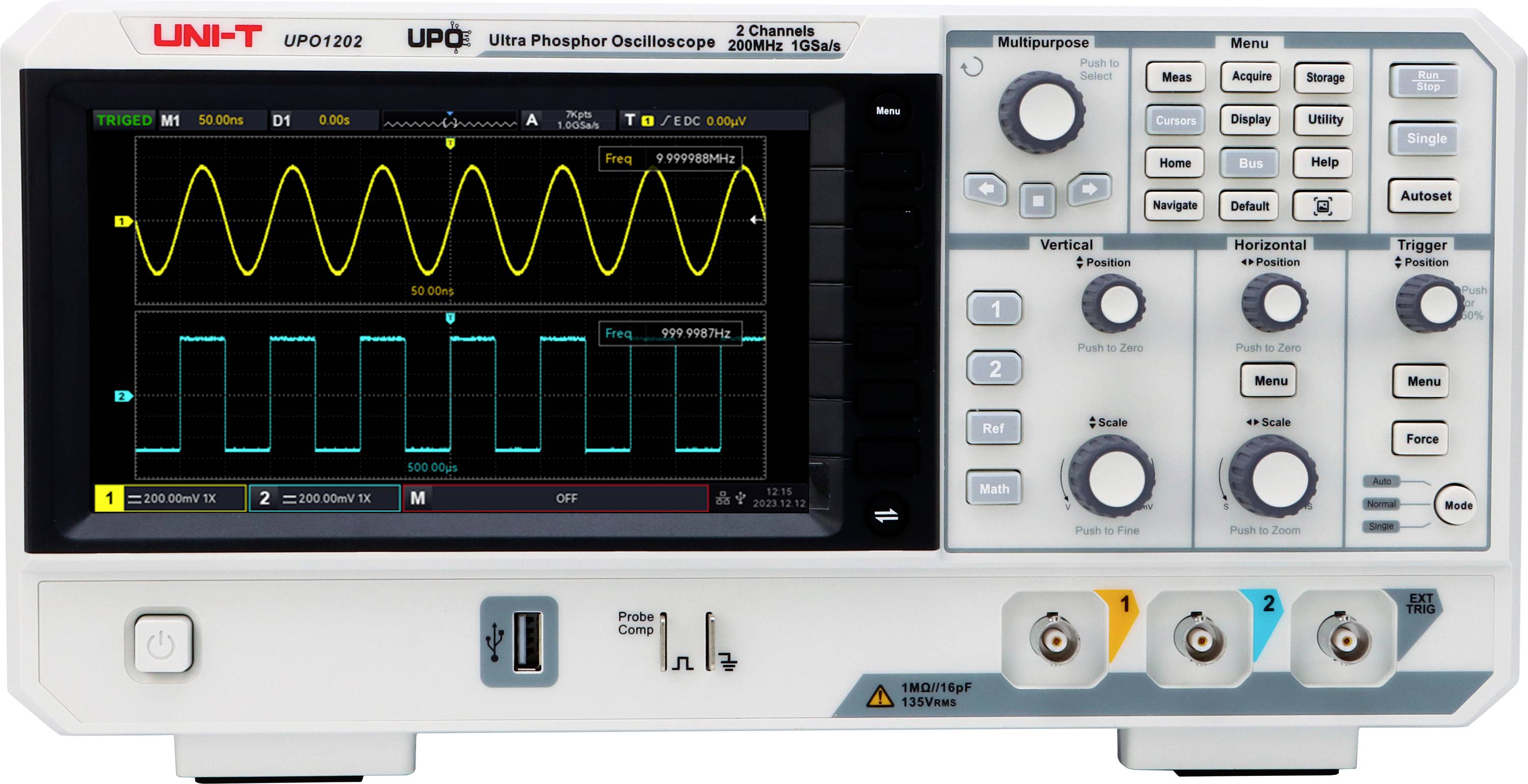

Osciloskop prikazuje sinusne in pravokotne valove na zaslonu, z upravljalnimi elementi za prilagajanje merila in sprožilne zmogljivosti.

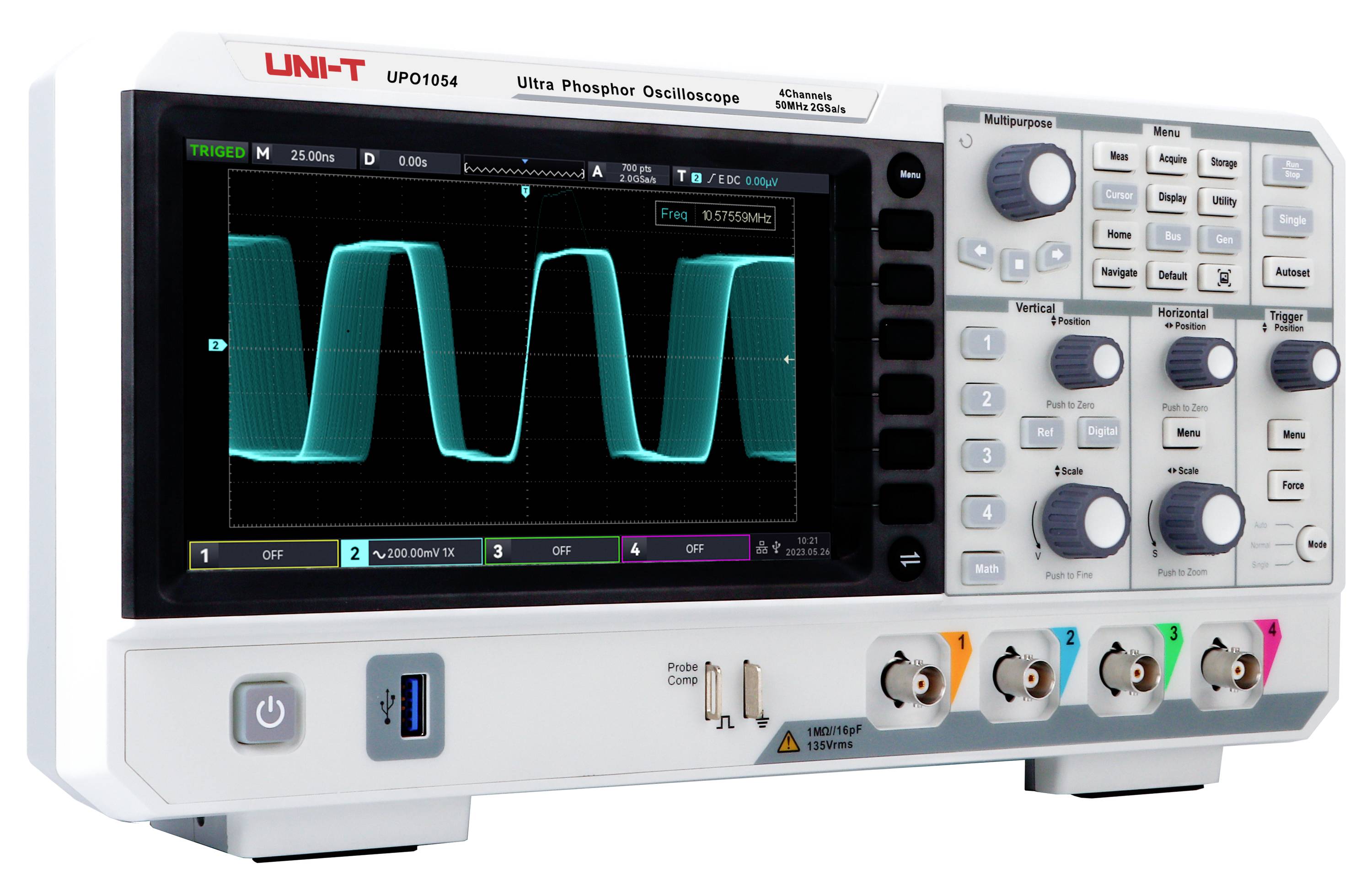

Digitalni osciloskop z zaslonom, ki prikazuje valovno obliko. Upravljalne elemente in priključke najdemo desno od zaslona.

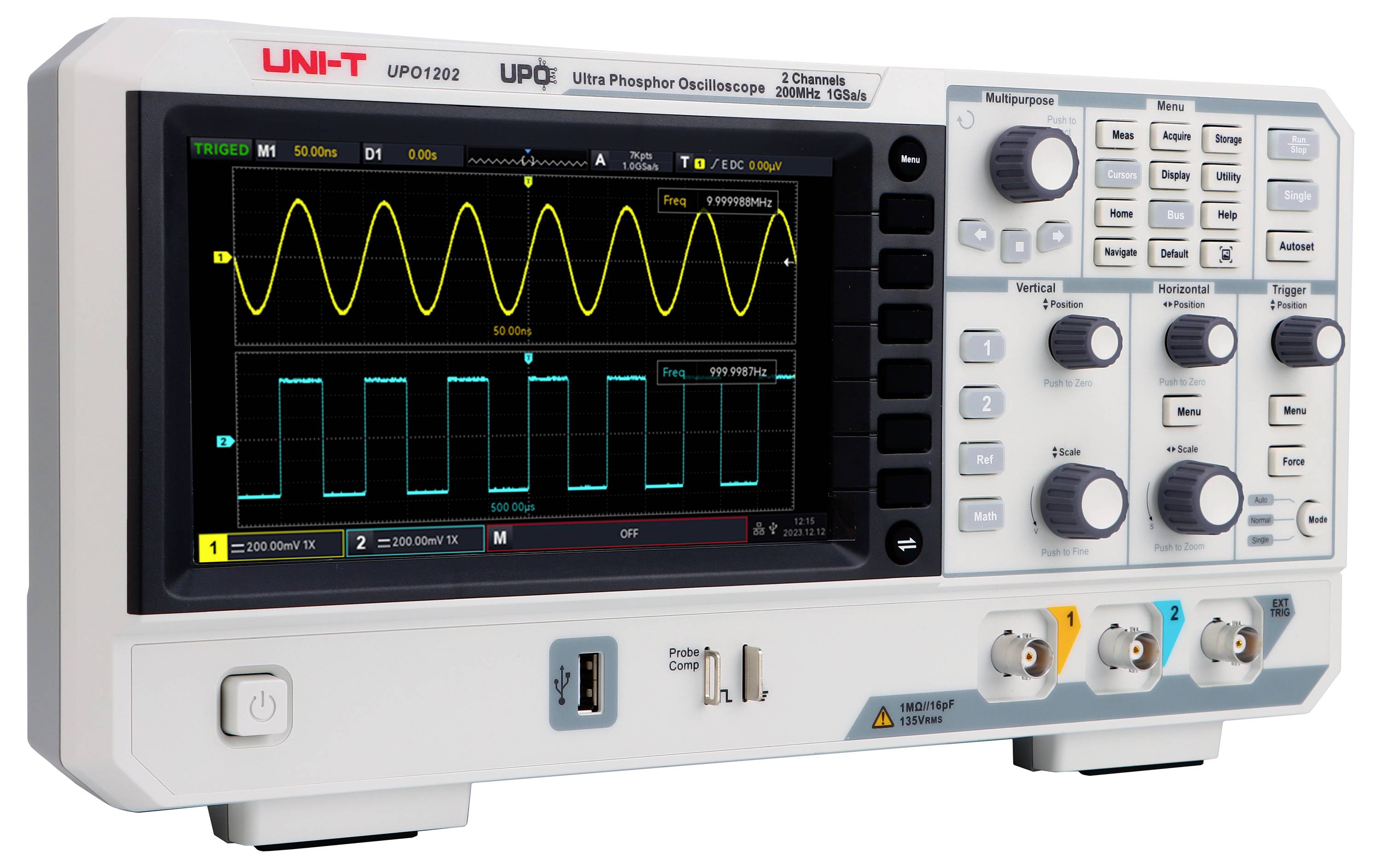

Osciloskop na zaslonu prikazuje dva valoviti signal. Krmilne gumbe in priključke najdemo desno ob zaslonu.

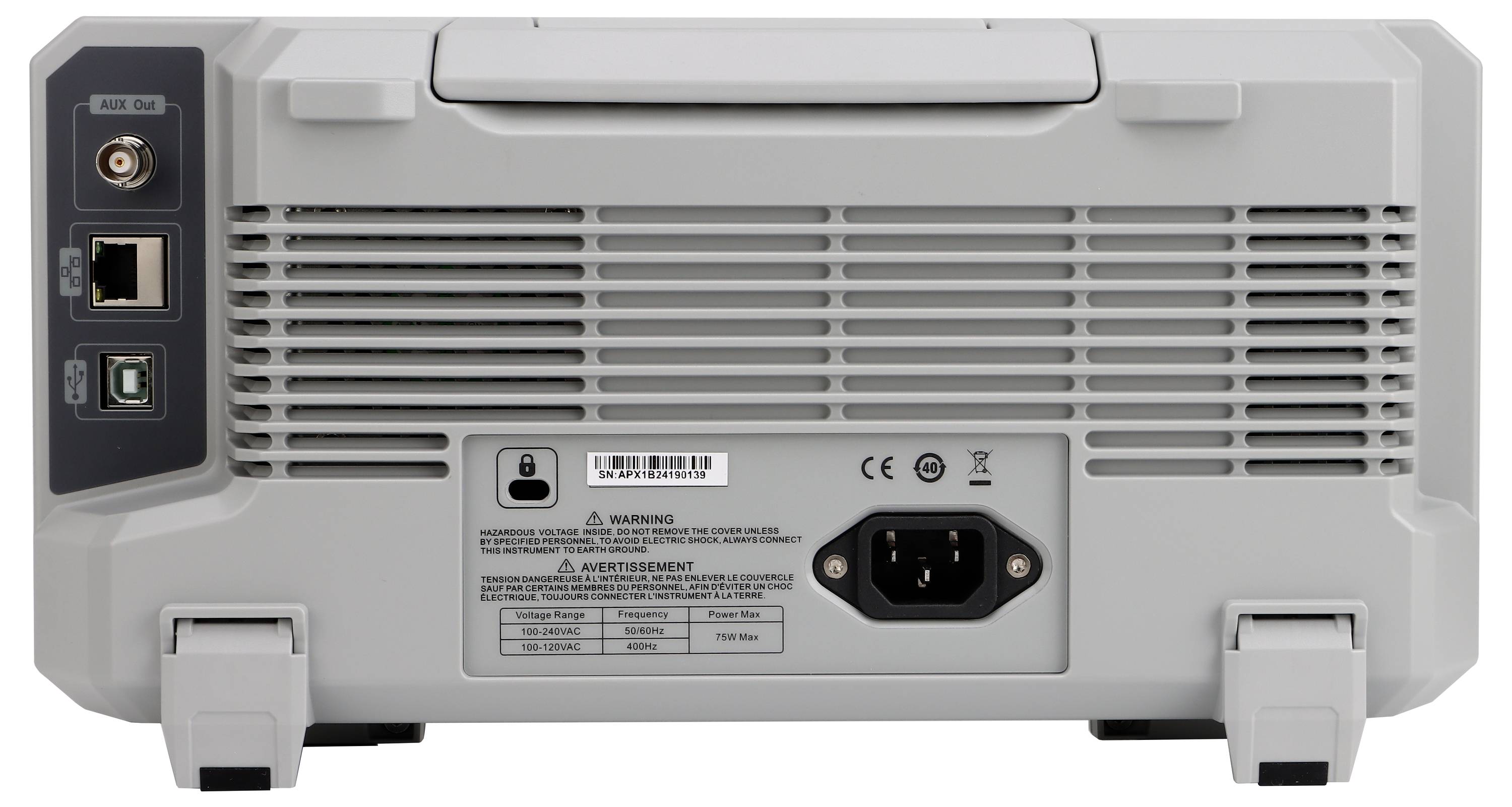

Zadnja stran elektronske naprave z več priključki, vključno z omrežnimi in USB vrati ter napajalnikom, na sivi podlagi.

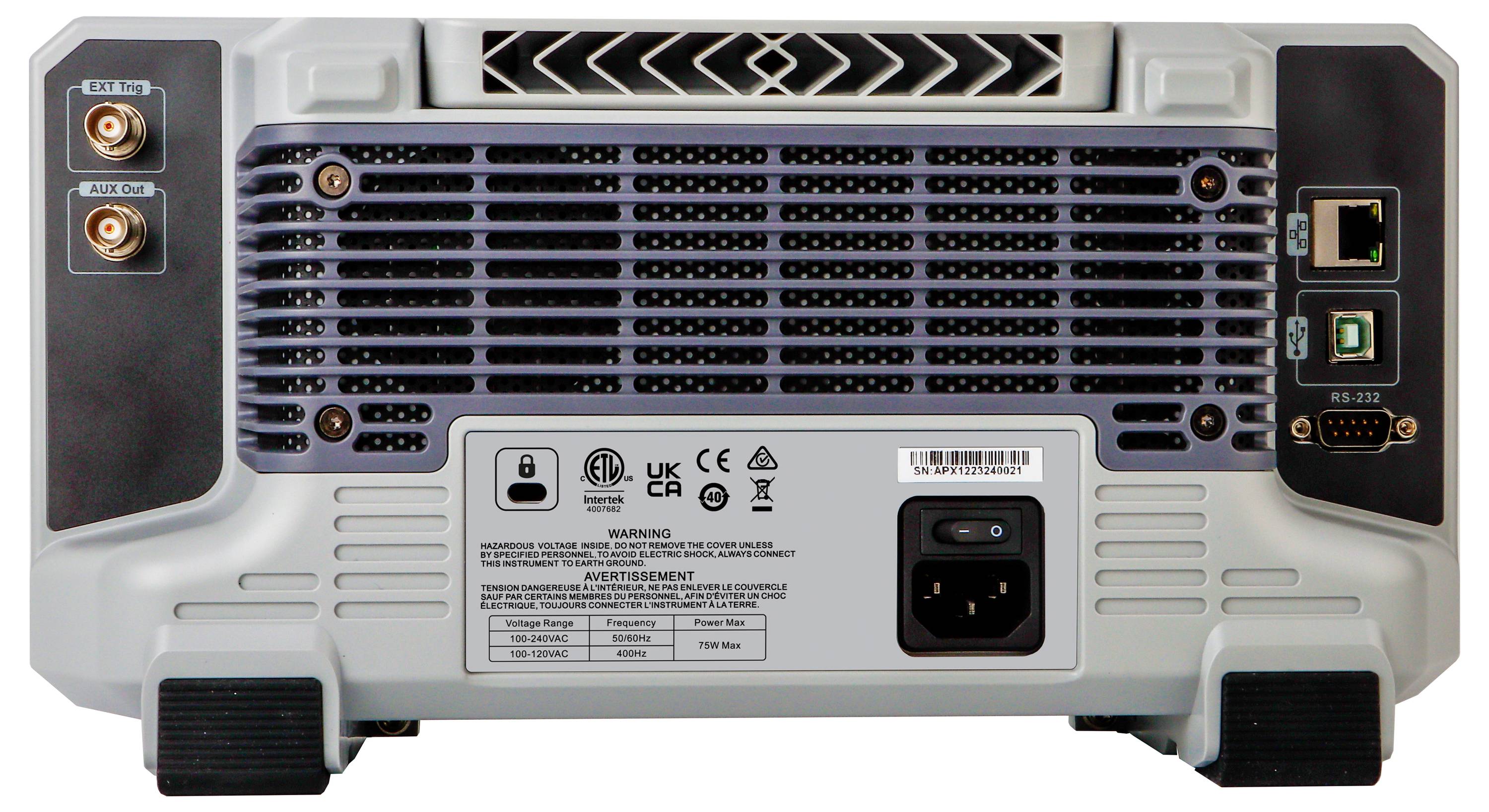

Zadnja stran električnega naprave z priključki za eternet kabel, napajalni priključek in prezračevalne rešetke. Prikazana so varnostna opozorila.

1/6

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,26.11.

18 kos - zaloga Nemčija

Skupaj (435,00 € / Kos)

435,00 €

z DDV

Brezplačna dostava

Samo 29,00 €

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T UPO1054 digitalni osciloskop 50 MHz 2 GSa/s 56 Mpts digitalni osciloskop (dso) 1 kos

50 MHz
Število analognih vhodov maks. 4

Tehnične specifikacije

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 50 MHz

Stopnja vzorčenje na kanal: 2 GSa/s

Značilnosti osciloskopa: digitalni osciloskop (dso)

Število analognih vhodov maks.: 4

: delovni standardi (lastni)

Vmesnik: RS-232C

Globina pomnilnika/kanal: 56 Mpts

Vrsta: UPO1054

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3399998 Uni-T UPO1054 digitalni osciloskop 50 MHz 2 GSa/s 56 Mpts digitalni osciloskop (dso) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3399998 Uni-T UPO1054 digitalni osciloskop 50 MHz 2 GSa/s 56 Mpts digitalni osciloskop (dso) 1 kos

Opis

Digitalni osciloskop UPO1054 uporablja tehnologijo Ultra Phosphor 2.0. Ponuja pasovno širino 50 MHz, frekvenco vzorčenja v realnem času do 2 GSA/s in je opremljen s 4 kanali. Podpira tudi neodvisen DVM modul, ima obsežne funkcije sprožilca in dekodiranja vodila ter popolno strojno dekodiranje v realnem času na osnovi pomnilnika. Osciloskop je primeren za načrtovanje vgrajenih sistemov, merilno tehnologijo, potrošniško elektroniko, avtomobilsko elektroniko, vzdrževanje na terenu in izobraževanje ter številne druge aplikacije.

Besedilo je strojno prevedeno.

Izvedba

- Fast Acquire Phosphor™: Uporablja originalno tehnologijo prikaza Ultra Phosphor za izboljšano vizualizacijo signala.
- Snemanje v realnem času s strojno opremo: Shrani do 120.000 sličic za podrobno sledenje signalu.
- Globina pomnilnika 56 Mpts: Omogoča dolgotrajno snemanje valovnih oblik brez popačenja pri visokih frekvencah vzorčenja.
- 36 meritev parametrov: Podpira hitre meritve parametrov in statistike, vključno z meritvami na zaslonu, izbiro kurzorja in nastavitvami pragov.
- Visoka hitrost zajemanja: 150.000 wav/s v normalnem načinu, do 500.000 wav/s v načinu hitrega zajemanja zaradi inovativne digitalne vzporedne obdelave.
- Funkcija navigacije: Omogoča navigacijo po času, označevalcih in segmentih za hitro lokalizacijo valovnih oblik ter podpira samodejno pomikanje z nastavljivimi hitrostmi.
- Funkcija DVM: Vgrajen digitalni voltmeter z alarmom za prekoračitev.
- Merjenje kurzorja: Podpira sočasno merjenje na CH1, CH2, CH3, CH4, MATH, REF, vključno s sočasnim merjenjem časa in napetosti.
- Snemanje valovnih oblik v video formatu: Omogoča predvajanje in analizo na računalniku za izboljšanje uporabniške izkušnje.
- Dekodiranje v realnem času s strojno opremo s polnim pomnilnikom: S 56 Mpts pomnilnika je dekodiranje RS232/UART, I2C in SPI v realnem času veliko hitrejše od običajnega programskega dekodiranja.
- 1Mpts napredna FFT: Podpira večobmočni pogled, enojni spektralni pogled, 4 sledi in 4 detektorske načine ter samodejno merjenje vrhov za hitro prepoznavanje ključnih spektralnih značilnosti.

Obseg dostave

- UPO1054 (50 MHz, 4 kanali) x 1
- Napajalni kabel x 1
- USB kabel x 1
- Pasivne sonde UT-P03 (60 MHz) x4
- Kalibracijski certifikat x 1
- Večjezična varnostna navodila x 1
- 1 priročnik za hiter začetek

Namigi

Drugi modeli

- UPO1104: pasovna širina 100 MHz, 4 analogni kanali, frekvenca vzorčenja 2 Gsa/s, globina pomnilnika do 56 Mpts, hitrost zajemanja valovnih oblik 500.000 wfms/s.

- UPO1204: pasovna širina 200 MHz, 4 analogni kanali, frekvenca vzorčenja 2 Gsa/s, globina pomnilnika do 56 Mpts, hitrost zajemanja valovnih oblik 500.000 wfms/s.
